Geomagic Design X 2019.0.2(64ビット) 日本語版

Geomagic Design X
【2024,10月】 Geomagic Design X は、履歴ベースの CAD 機能と、3D スキャンデータ処理機能を融合した、最も包括的なリバースエンジニアリングソフトウェアです。
製品 Geomagic Design X バージョン 2019.0 (64ビット)
言語 日本語版 分類 逆アセンプラ
Geomagic Design X
Geomagic Design X
Geomagic Design X バージョン
Geomagic Design X 2019.0.2(64ビット) 日本語版
Geomagic Design X 2016.2(64 ビット)日本語版

Geomagic® Design X™ は、履歴ベースの CAD 機能と、3D スキャンデータ処理機能を融合した、業界で最も包括的なリバースエンジニアリングソフトウェアです。既存の CAD ソフトウェアと互換性のある、フィーチャベースの、編集可能なソリッドモデルを作成することができます。

Geomagic® Design X™ 2019 の新しく強化された特徴 pdf
7401b840ec87563cacfcd72531d6f5c1.pdf (1.33 MB)
Geomagic Design X 2019 の詳細
Geomagic Design X 2019 の詳細 (PDF) (1.28 MB)

Geomagic Design X強力かつ柔軟に

Geomagic Design X は 3D スキャンデータを高品質なフィーチャ ベースの CAD モデルに変換する専用ツールです。自動およびガイド付きのソリッドモデル抽出、有機 3D スキャンに適合する最大限に正確な精密サーフェース、メッシュ編集、点群処理を組み合わせて、他のどんなソフトウェアにもできないことを可能にします。今、事実上どんなものでもスキャンして、製造可能な設計を行うことができます。

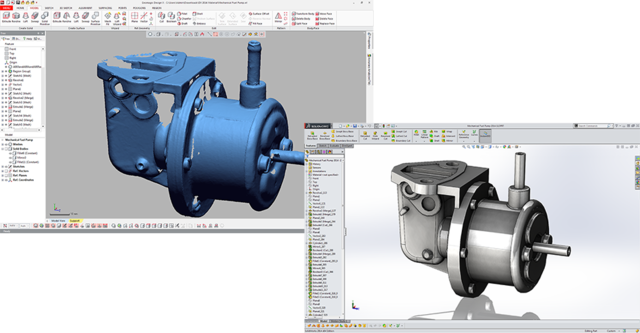

Design X を使用して 3D メッシュを Solidworks ソリッドモデルに変換

Geomagic Design XCAD環境の機能拡張

従来の設計プロセスに 3D スキャナをシームレスに追加することで、より多くの作業をより早く処理できます。Geomagic Design X は、特許取得済みの LiveTransfer テクノロジーを使用することで、SOLIDWORKS®、Siemens NX®、Solid Edge、Autodesk Inventor®、PTC Creo®、Pro/ENGINEER® へネイティブに出力でき、設計エコシステム全体を補完します。これによりスキャンしたモデルをお使いの CAD 環境へ素早く転送できます。

Geomagic Design X製品リリースを加速

製品のアイデアから設計完成まで、数日間、または数週間短縮します。プロトタイプ、既存の部品、ツーリングまたは関連オブジェクトをスキャンして、手作業で測定して ０ から CAD モデルを作成するために要する時間の、何分の 1 かの時間で設計を行います。

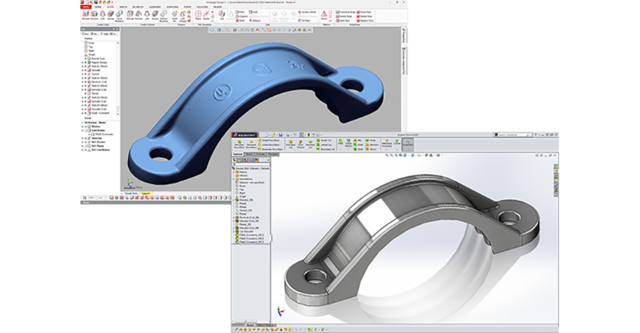

点群から Solidworks CAD モデルへの Geomagic Design X スキャン処理

Geomagic Design X設計手法の多様化

ブランク画面からではなく、実物から作成されたデータから開始します。Geomagic Design X を使えば、3D スキャナーから編集可能なフィーチャーベースの CAD モデルを作成し、既存のエンジニアリング設計プロセスと簡単に統合できます。

Geomagic Design X不可能を可能に

リバース エンジニアリングなしでは設計できない製品、人間の身体にぴったりフィットすることが求められるカスタマイズ部品を作製します。既存の製品と完全に一体化されるコンポーネントを作成します。他のどんな方法でも測定できない複雑な形状を再現します。

Geomagic Design X により、3D スキャン データをサーフェースやソリッド モデルに取り込み、下流の主要な MCAD システムや他のソフトウェアで使用をするための処理をするオプション
Geomagic Design X により、3D スキャン データをサーフェースやソリッド モデルに取り込み、下流の主要な MCAD システムや他のソフトウェアで使用をするための処理をするオプション

Geomagic Design X3D スキャニングの詳細

Geomagic Design Xはあらゆる主だったスキャナとポータブルCRMにシームレスにサポートします。3D スキャニングガイドはお客様の作業に最適なスキャナを選別するのに便利です。

Geomagic Design X を使用したスキャニング

Geomagic Design Xスキャンから CAD への最速パス

Geomagic Design X を使用すれば、スキャンしたデータを取り込み、製造に使用可能な正確な CAD モデルを素早く作成できます。このメジャーリリースでは、速度、品質、ユーザーエクスペリエンスが向上しており、より高品質の CAD モデルを用途に合わせて早く作成します。

Geomagic Design Xより早く

スキャン、モデリングを高速化してROIを向上

  • 高い信頼性でデータをキャプチャし、従来比 2 倍の速度でスキャンを処理
  • スキャン処理マクロにより、ボタンをクリックするだけで、スキャンデータの処理を自動的に繰り返し実行
  • 機能拡張したスケッチツールで、CAD作成を高速化し、設計意図を考慮した寸法や拘束の設定が可能に

Geomagic Design Xより高品質なモデルを

より高品質の結果を下流工程で活用

  • ゼブラストリップマッピングや曲率コームなどの新しい分析ツールで、高品質のサーフェースを実現
  • 機能強化された Accuracy Analyzer™を使ってモデリング結果の偏差チェックを高速化
  • 新しい拘束機能によって実現される高品質のカーブネットワークにより自動サーフェース作成の結果を改善

Geomagic Design Xより効率的に

スマートな作業で手間を削減

  • 改善されたインタフェースは、デザインワークフローに従って直感的に操作できるようツールを配置
  • 必要なツールを必要なときに使用できる新しいインタフェースにより、無理なくモデルを取り込み
  • アップグレードされたメッシュエンジンによりデータをスムーズに可視化

Geomagic Design X2019 の新しく強化された特徴

Geomagic Design X驚異的な処理速度

  • 新しいメッシュエンジンにより、インポート、削除、元に戻す、選択、形状認識、AccuracyAnalyzer™、メッシュのエラー修正などの多くの機能のパフォーマンスが大幅に向上。3D スキャンベースのリバースエンジニアリング専用ソフトウェアならではの高い生産性

Geomagic Design Xスキャンデータ処理のスマー ト化

  • マクロベースのスキャン処理ルーチンをプロジェクト内で実行することで、データの処理がきわめて容易になり、ソフトウェアの直接操作にかかる時間を削減
  • 穴埋め、点群の法線生成、修正ウィザードのアルゴリズムの改善

Geomagic Design Xサーフェース品質解析

  • 「活用できる」設計サーフェースを確実に次の工程へ。新しい曲率コームでサーフェース軸に沿った曲率を分析、また、新しいゼブラストリップマッピングでサーフェース品質を視覚的に確認。

Geomagic Design X拡張されたインタフェース

  • 合理化された新しいリボンには新たに LiveCapture タブを追加し、LiveAlign、LiveCapture、 LiveModel、LiveGeometry、 プローブ位置といった新しいデバイス操作ツールにより、Geomagic® Control X™と統一された使用感を実現
  • デバイス移動の操作方法の更新により、マルチステーションスキャンをさらに容易に実行可能
  • モデルツリーのグループ化、新しいスマート選択ツール、更新された右ボタンクリックメニューなどによる全体的な操作性の改善

Geomagic Design X高度なモデリングツール

  • 自動寸法丸め処理と、許容値に基づいた拘束を作成する機能など、強化された自動スケッチにより、スケッチ作成を合理化
  • コントロールポリゴンや接線の大きさ制御などの改善されたスプラインコントロールによりデザインを微調整
  • 曲率および接線連続を保った曲線ブレンドにより、設計意図に沿ってスプライン間の補間曲線を容易に作成

Geomagic Design X更新されたファイル I/O

  • Geomagic Design X 2019 ではファイルの読み込み機能が拡張され、スキャンデバイスに対する最新の接続機能と、更新されたLiveTransfer™ による CAD の最新バージョンとの互換性を実現
  • さらに、Geomagic Wrap® およびGeomagic® Control X™ のネイティブファイルの読み込みにも対応
