W3D CAD/CAMは、ZWsoft社独自のカーネルにより、CADからCAMまで一貫した アーキテクチャで開発され、わかりやすい操作性、柔軟なモデリング機能 とともに、短期間で高品質な製品を製造するための多くの機能を提供します。
ZW3Dで、革新的な製品設計をしてください
ZW3Dは、パワフルなデータ変換とソリッドとサーフェスを自由に使いこなせるハイブリットモデリング、マルチオブジェクトファイル管理機能を持ち、設計プロセスを短縮させます。
学習時間を削減させ
設計プロセスを
短縮させます

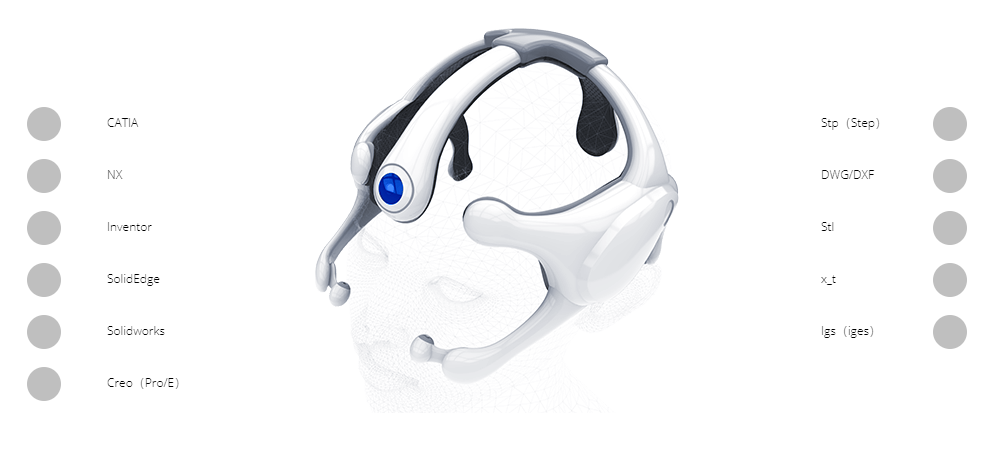

世界の主要なCADデータを再利用できるトランスレータ
ZW3Dは、世界の主要なCADデータをダイレクトにインポート/エクスポート できるのでマルチサプライヤとのCADデータの交換について心配する必要はありません。
革新的なソリッド・サーフェス・ハイブリッド・モデリングにより柔軟な設計ができます
革新的なソリッド・サーフェス・ハイブリッド・モデリングにより、ユーザは、ソリッドを 使って直接サーフェスを作成したりブーリアン演算をすることができます。
ロバスト・パラメトリックモデリングとダイレクト編集により、柔軟な製品設計ができます
ディメンション駆動型のフィーチャに基づいたパラメトリック・モデリング用ツールが用意されており、迅速な設計変更ができます。設計者は、イノベーションに集中することができます。
ダイレクト編集ツールを使用すると、履歴を使わずに3Dモデルをすばやく変更でき、大幅に時間を節約することができます。
板金の設計効率を高めるソリューション
板金設計、先進の展開用FTI、溶接設計、リバースエンジニアリングなど、さまざまな業界の要求を満たすCADアプリケーション機能が提供され、多くのお客様のニーズにお応えします。
高度なアセンブリ機能による生産性を向上

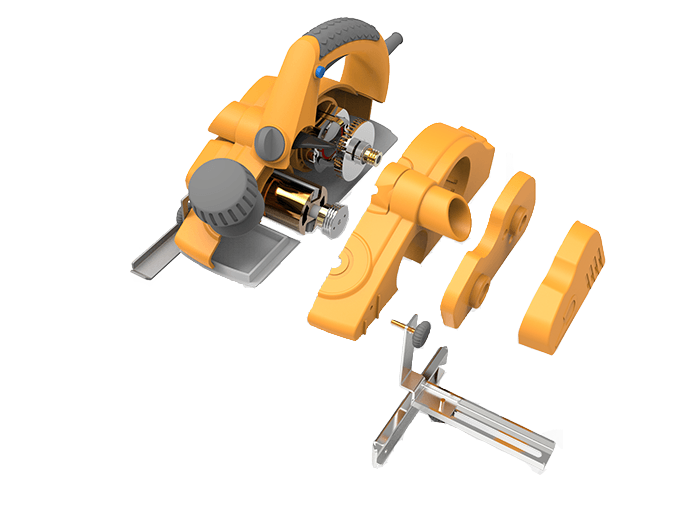

ZW3Dには、大規模で複雑なアセンブリができる豊富なツールが用意されていますのでお客様にあったトップダウン設計/ボトムアップ設計が可能です。柔軟な組み立て、管理、編集、異なるステータスの表示、関連するモデルの更新などが可能になります。
検証ツールは、設計の品質を検証します。

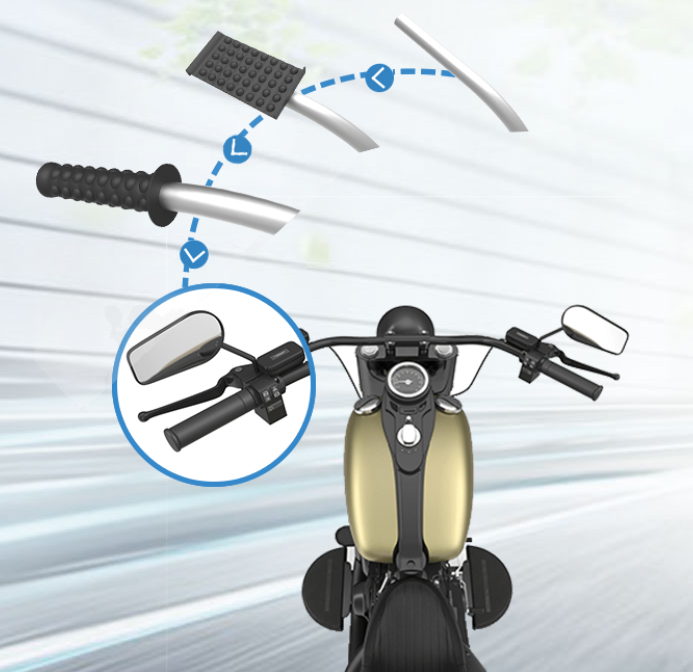

柔軟なエンボス加工、モーフィング&ラッピングにより最適なデザインを作成することができます
ラスターイメージから高精度のエンボスサーフェスを作成します。
サーフェース、STLデータから柔軟なモーフィングとラッピングによりソリッドを作成します。
自動2Dシート及びスマートPMIツールにより最適なワークフローを提供します

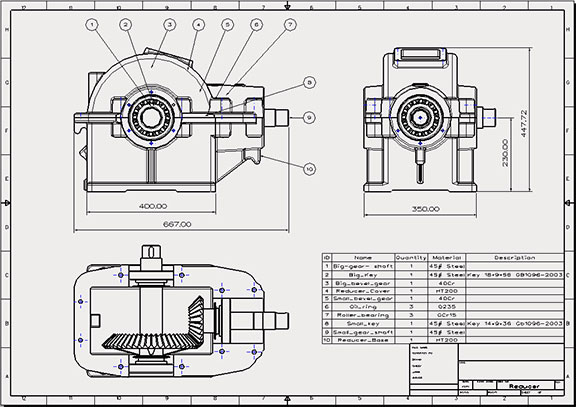

簡単に寸法、公差、注釈の詳細情報が表示された図面から製造及び検査用図面を作成できます。 さらに、モデルやアセンブリの変更すると自動的に図面に反映されます。
PMIツールを使って、3Dエンティティにディメンションと注釈を簡単に作成できるため、デザインに集中することができます。

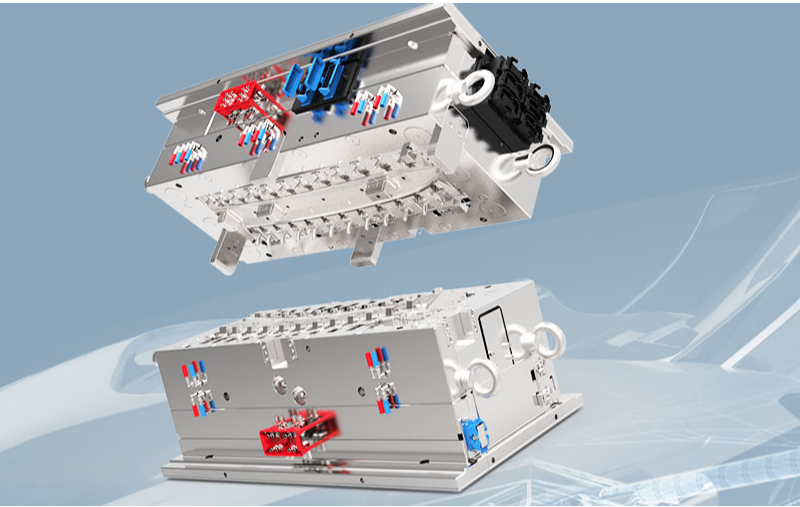

金型設計に最適な機能を搭載しています。
ZW3Dは、金型設計のすべての工程における客様のニーズに応えます。ZW3Dは、高品質のデータインポート、スマートモデル修正、ヒーリング、非ソリッドのコアキャビティ分割、拡張可能モールドベースと標準部品、電極設計、図面作成機能があります。
コストの節約、
金型設計サイクルの短縮
生産性の向上

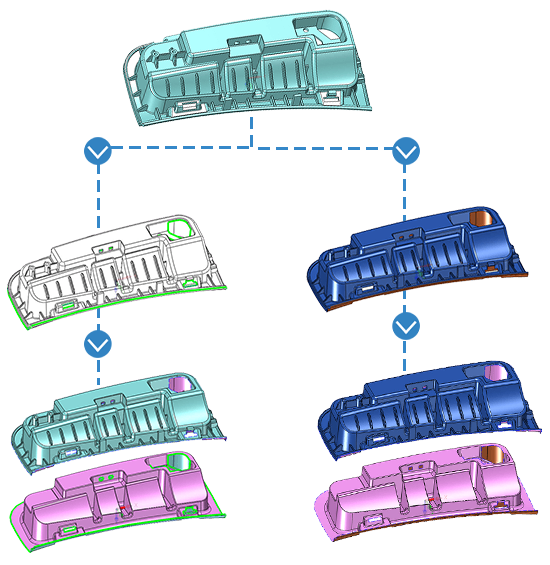

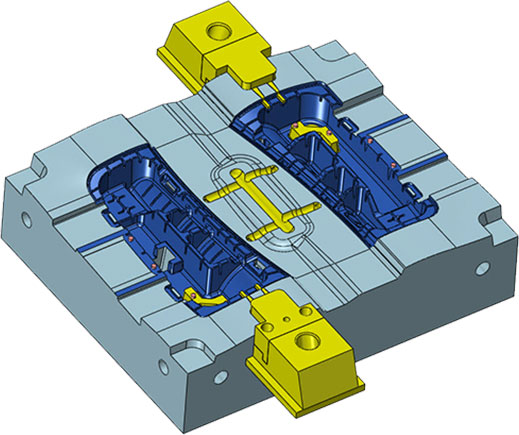

高速コアキャビティ分割より、リードタイムを短縮させます
ZW3Dは、モデルのヒーリングを省いて、パーティングラインまたは、領域面(region face)を直接使うことによりリードタイムを短縮します。
若手設計者のためにパーティングラインの作成、内部穴、パーティング面の自動及び手動作成をサポートしています。
異なる製品のさまざまな設計をサポートするために、マルチキャビティ設計とマルチプロダクト設計を提供します、

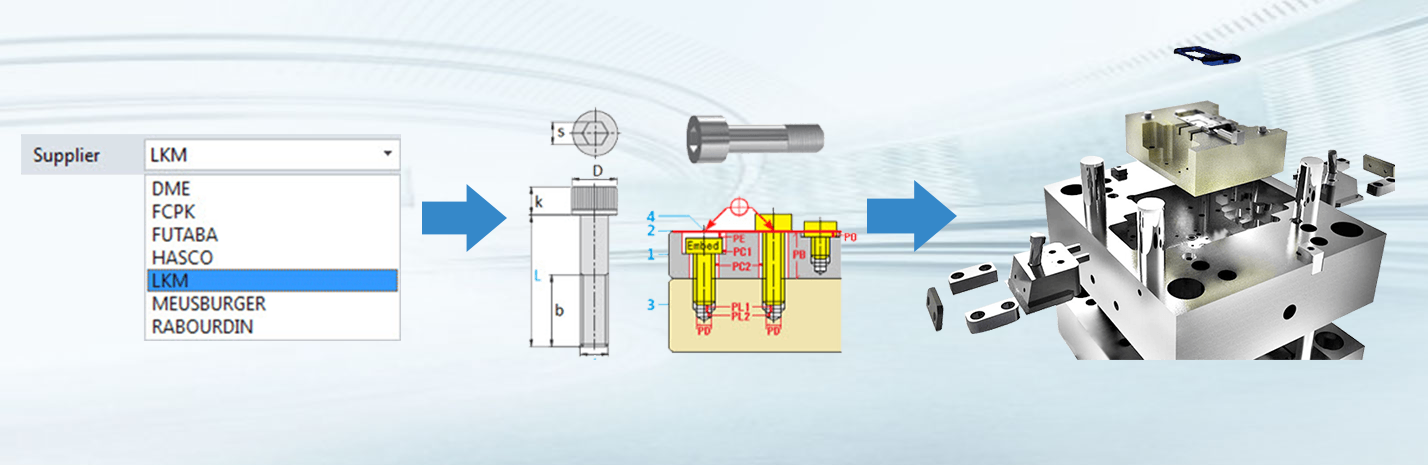

さまざまな標準部品を含める豊富なライブラリ
モールドベース、標準部品ライブラリは、各国の要件、企業の要件に対応できるように追加編集することができます。
詳細な金型設計に対応したツール
ZW3Dは、専用ツールで、ランナー、冷却システム、スライド、異なるゲートを作成することができます。専用ツールは、要件の応じてカスタマイズすることができます。
複雑な電極設計に迅速に対応する柔軟なソリューション

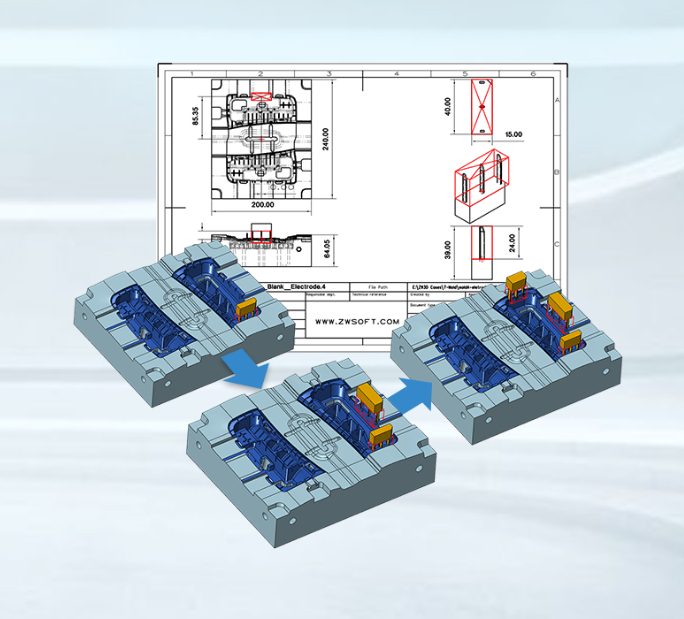

使いやすい電極抽出ツールにより、複雑な電極を迅速に処理できます。
電極と2Dシートのバッチを自動的に作成し、開発時間を大幅に短縮し、エラーを減らすことができます。
2軸加工から5軸加工までサポートしていますので作業効率が大幅に改善します。
ZW3DのCAMは、2軸から5軸までのフライス加工、旋盤加工、高速加工、穴加工をサポートします。
学習時間の短縮
効率と高品質
信頼できる

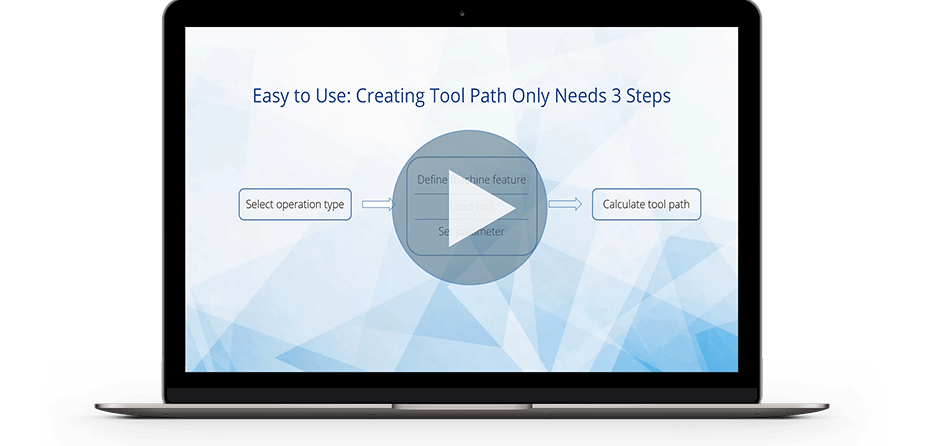

短い学習時間で、素早く稼働(
Microsoft社のUIに準拠し、明快なワークフローによりすばやく作業を始めることができます。 また、経験には関係なく短い学習時間で操作をマスターすることができます。
インテリジェンスで高信頼性の2軸加工
穴、2軸拓手素は、フィーチャを定義することにより製造に最適なツールパスを自動に生成しますので、プログラム時間を70%に短縮します。

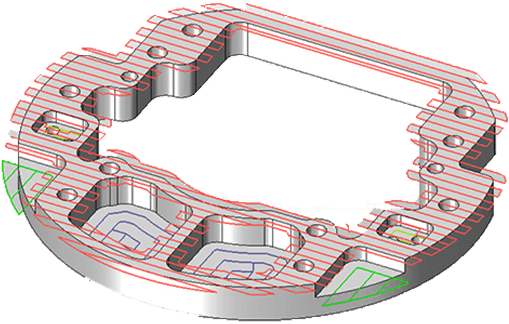

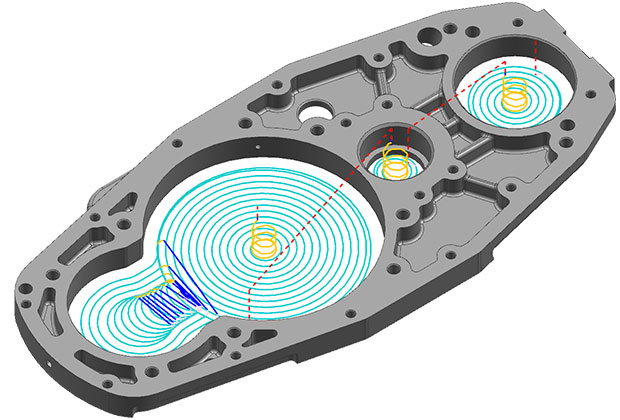

ZW3Dは、2軸フライス加工のすべての面を簡単に制御することができ、2Dジオメトリ、サーフェスまたは、フィーチャ上にツールパスを簡単かつ柔軟に作成します。
高効率の荒加工方法
Volumill for ZW3Dは、加工サイクルタイムを50%~80%短縮したツールパスを生成します。
さらに、カッターの深みを最大限生かしたツールパスを出すので切削工具のコストを最大75%削減します。
製品加工に最適な3軸加工

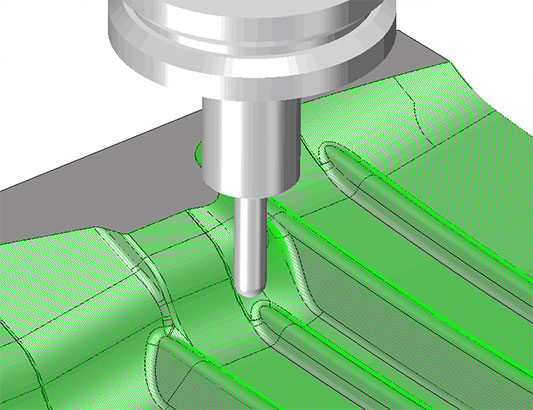

ZW3Dは、効率的な粗加工、スムーズな仕上げ加工、生産性の高い高速加工など40種類以上の加工をサポートしていますのであらゆる加工を簡単操作で可能です。
Nubs、STLジオメトリに対して両方向のアンダーカットツールパスを作成できますので、求めるツールパスを簡単に作成できます。
高付加価値 4&5軸加工

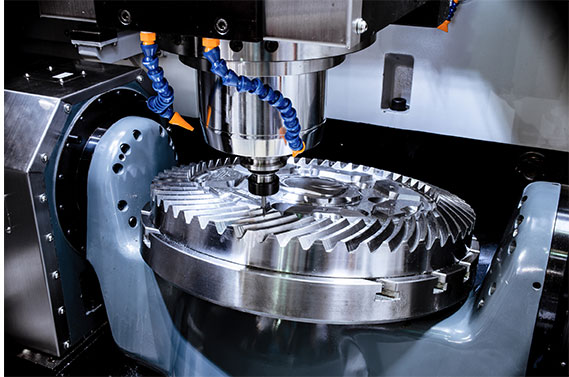

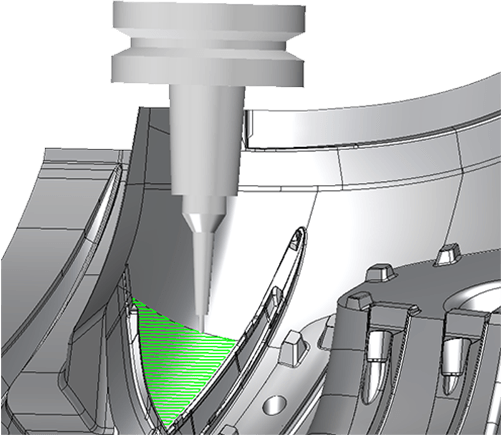

5軸加工モジュールは、割り出し加工と同時4&5軸加工をサポートします。STLファイルでも使用することができます。
スワフ、ドライブカーブ、ドライブサーフェス、フローカット、サイドカット、ポイントコントロール、3軸ツールパスから5軸に変換することなど、豊富な機能を提供するのでします。多様な加工をサポートします。

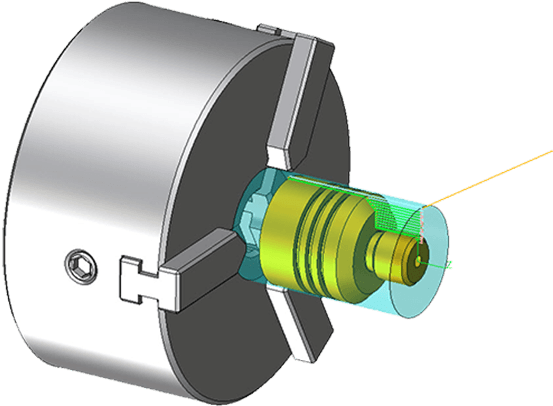

直感的なターニング
旋削は、旋削加工された部品のほとんどのタイプに対応するために、外部および内部の荒加工、仕上げ加工、溝加工、ねじ切り、面付けおよび穴あけを行います。
ワイヤーフレーム、サーフェス、ソリッドなフィーチャーを認識することができます。 ターニングサイクルがサポートされています。
柔軟なツールパスエディタ
ツールパスエディタを使用すると、パラメータ設定の面倒な調整やツールパスの連続的な再計算を行うことなく、より良いツールパスと改善された加工効率を獲得できます。
Trim、Re-order、Re-link、Extend&Transformなどのツールを使用し、ツールパスの全体または一部を編集します。
信頼できる加工
実現可能で信頼できる安全な機械加工を保証するために、多くのオプションが提供されています。
ソリッドベリファイツールは、実際の機械加工プロセスをシミュレートし、余分な材料を分析し、信頼性と効率の良い加工を実現します。
解析機能により、ツールとストック、テーブル、クランプなどの衝突やガウジを検出することができます。
ツールの最小掛け長さを正確に計算することにより、機械の安全性を保証します。
ポストプロセッサー

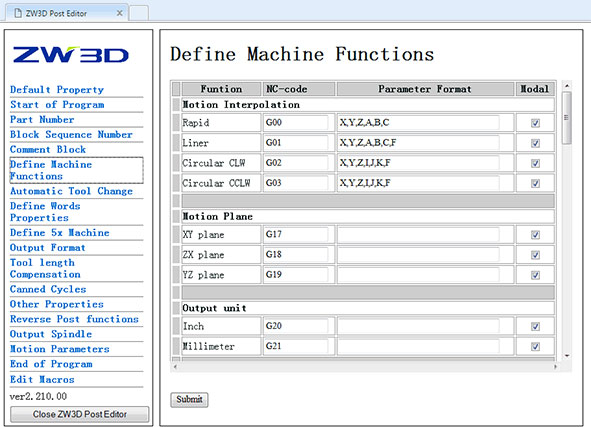

ZW3D Postは、カッター位置データ(APT-CL)をCNC加工に必要な機械固有コード(GMコード)に変換するための高度な後処理機能を提供します。
すべての3-5軸フライス加工をサポートします。
Windows GUIを使用する最先端のテクノロジー。
