ICAD SX V7L7-05A 日本語版

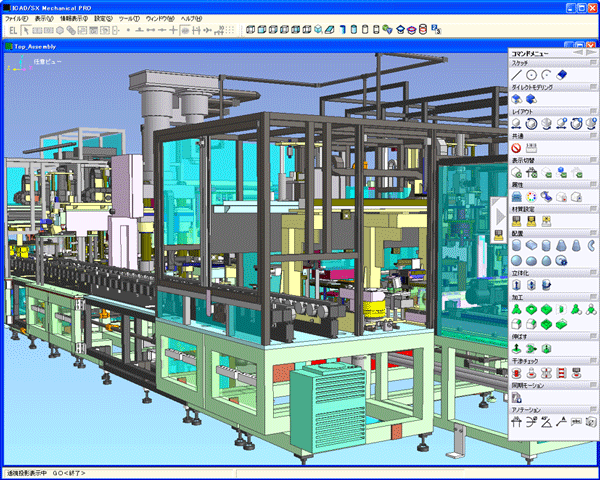

ICAD SX新GUI

新ユーザインターフェースにより、紙と鉛筆以上に設計者の考えを素早く具現化できる操作性を実現しました。

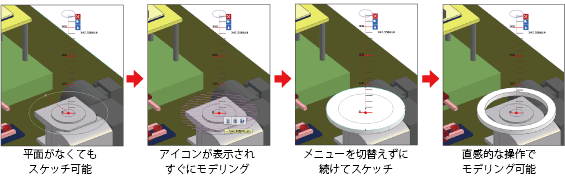

ICAD SXダイレクトモデリング

アイコンとメジャーによる直感的な操作で、スケッチ平面を使用することなく頭に浮かぶイメージをすぐに形にできます。

ICAD SXダイレクト編集

アイコンを選び、マウスで面を選択すると伸縮モードになります。履歴や拘束を意識せずにモデルの編集が可能です。

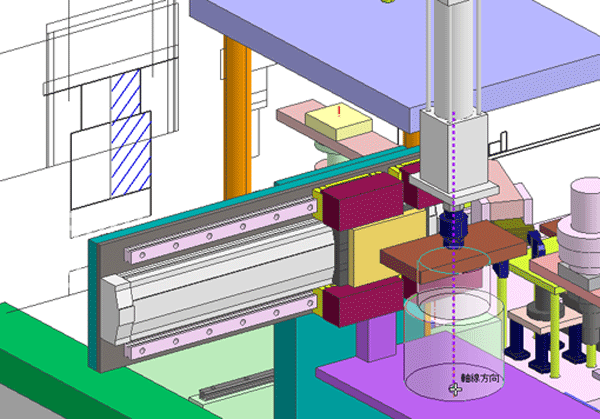

ICAD SX3次元2次元両用設計

設計初期の曖昧さのあるアイデアをスケッチに書きとめておき、確定したところから徐々にモデルを作成可能です。

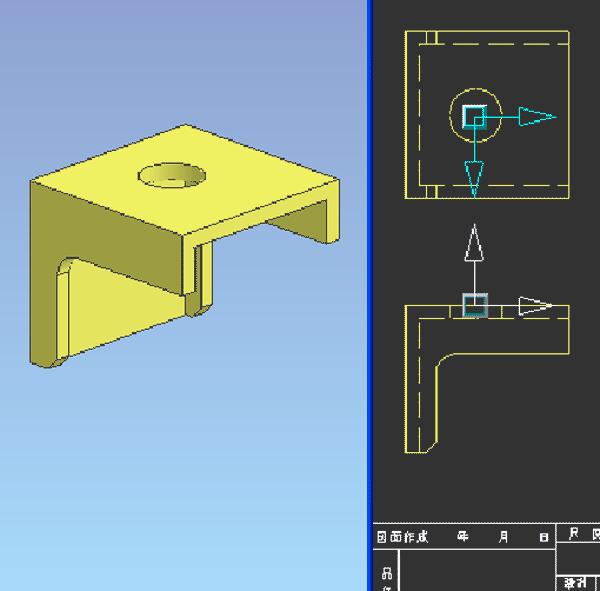

ICAD SX図面からのモデリング

機械部品なら1～2分、30部品程度の組図なら30分程度でモデリングが可能です。

ICAD SXラフスケッチからのモデリング

線が交差したラフなスケッチでもシステムがナビゲートし簡単に断面を選択して、モデリングができます。

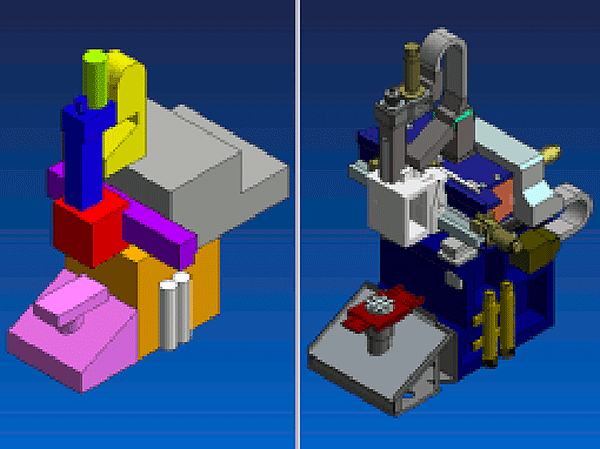

ICAD SX簡易形状によるレイアウト検討

スケッチ平面を使用せず、円柱や直方体などの簡易形状を3次元上に直接配置できます。

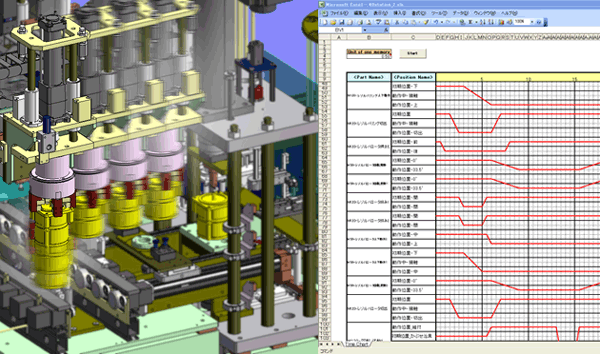

ICAD SX動作検証

Excelで定義したタイムチャートに従って動作検証ができます。動的干渉チェックにより、設計の不具合を事前に検出可能です。

ICAD SX機構検証

自動拘束機能により、動かしたいモデルを囲むだけでモデルの位置関係から自動的に拘束を付加し、動的干渉チェックが行えます。

ICAD SXマスプロパティ

測定対象を囲むだけで重量・重心・慣性モーメントを瞬時に求められます。重心位置はモデル上に表示され、機械動作時のバランスや組立時の吊り位置の確認など重心検討が容易に行えます。

ICAD SX梁構造計算

これまで手計算をしたり、わざわざ解析モデルを作って検証していた「たわみ」や「応力」「振動」などを、構想モデルを使い即座に検証していただけます。

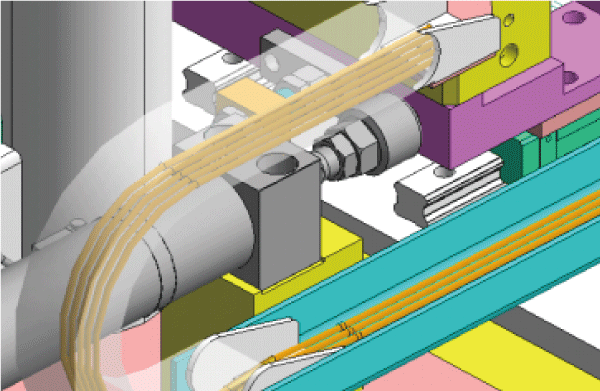

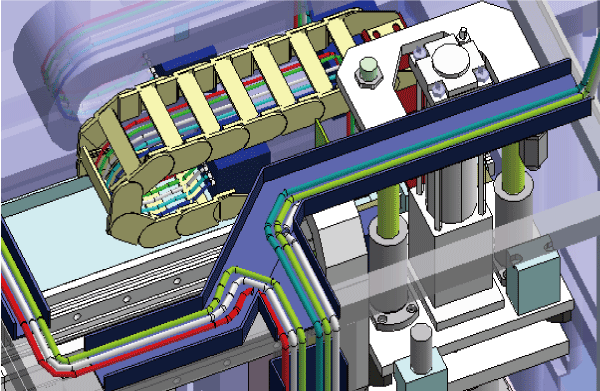

ICAD SX配管・配線ルーティング

超軽量データ構造の採用により、1万本にも及ぶ配管・配線の取り回しを容易に行うことができます。また、配管・配線のルート検討を事前に行うことで組立現場の作業を大幅に削減できます。

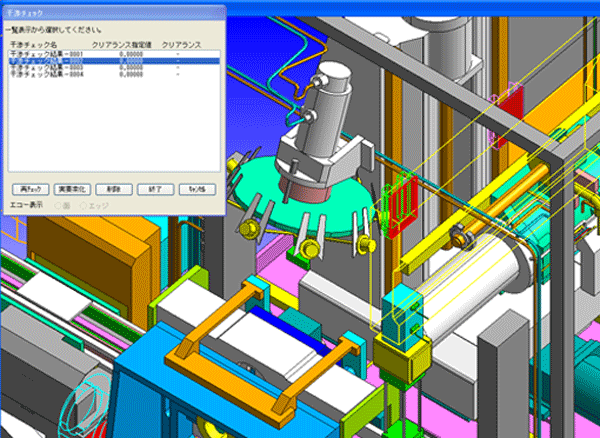

ICAD SXアセンブリ干渉チェック・断面検証

従来困難であった大規模アセンブリでの干渉チェックや断面検証も高速に行います。

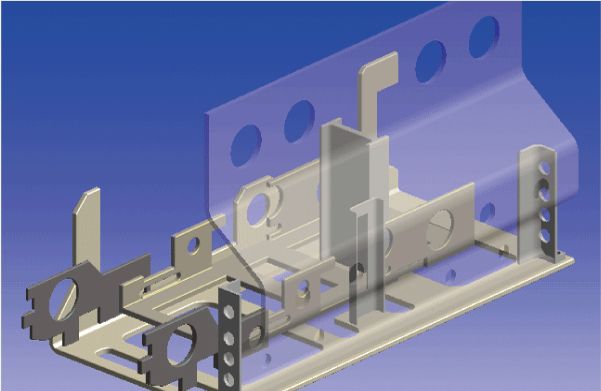

ICAD SX板金設計

板金製品に特化した形状を簡単に作成できます。材質・板厚ごとに曲げ補正量を登録することにより、正確な展開図を作成できます。

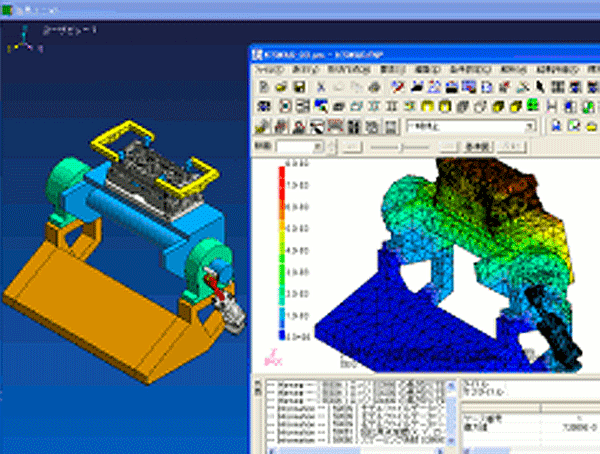

ICAD SX構造解析

解析ソフトを活用することで製品の信頼性向上やコスト削減を図ることができます。特に、KSWAD、TSVとは、ダイレクトなデータ連携が可能です。

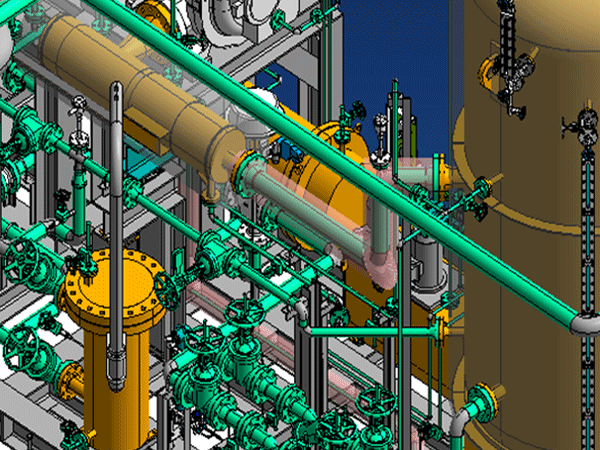

ICAD SX配管設計

配管設計に必要なJIS規格とJPI規格の部品を標準で提供しています。管一品図の自動作成により設計期間の短縮が図れます。

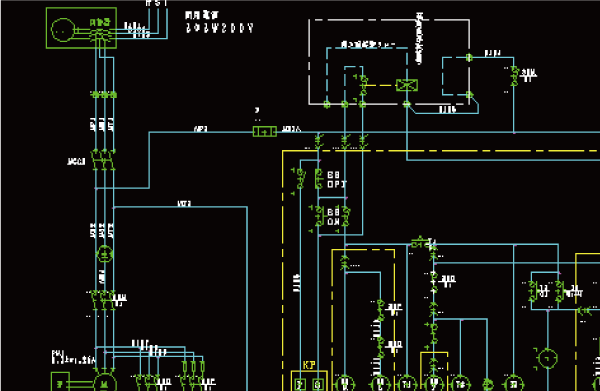

ICAD SX電気回路設計

シンボル配置による結線、線番の自動付与、接点表の自動作成等により電気回路図を効率良く作成できます。

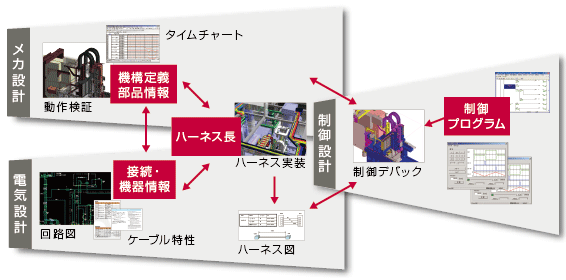

ICAD SXハーネス設計

ルーティングだけでなく、電気部品の配置・編集や測長を行うことで、手配する部材のコストダウンを図ることができます。

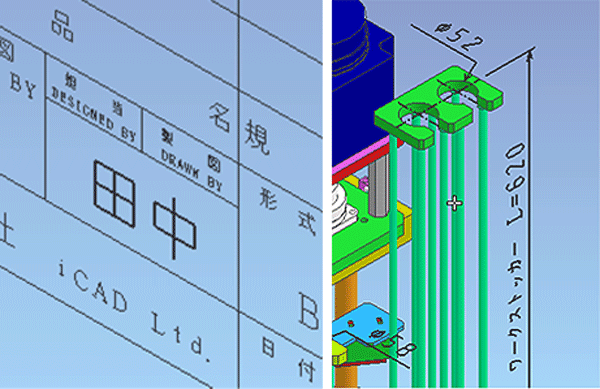

ICAD SXCAD全文検索エンジン

図面中の寸法線、注記、表題欄、モデル中のアノテーション、属性など、全てのテキスト情報が検索キーとなります。

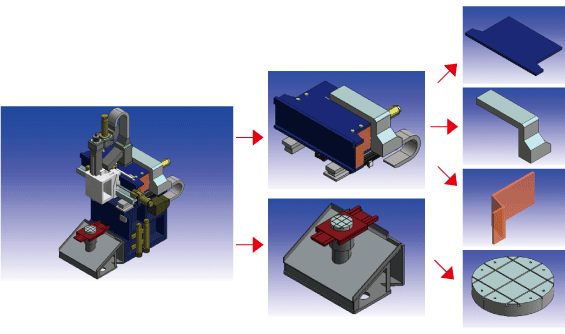

ICAD SXモデルの流用

既存モデルの一部分を流用する場合も、そのモデルの履歴や拘束条件に縛られることなく流用配置ができます。

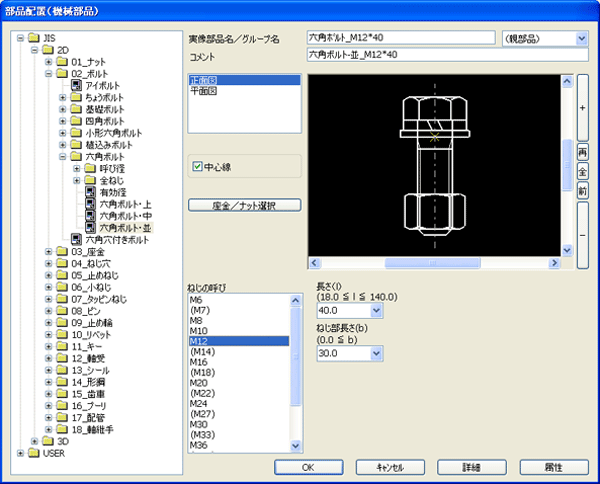

ICAD SX標準部品ライブラリ

約2万点のJIS機械部品ライブラリを標準装備しています。

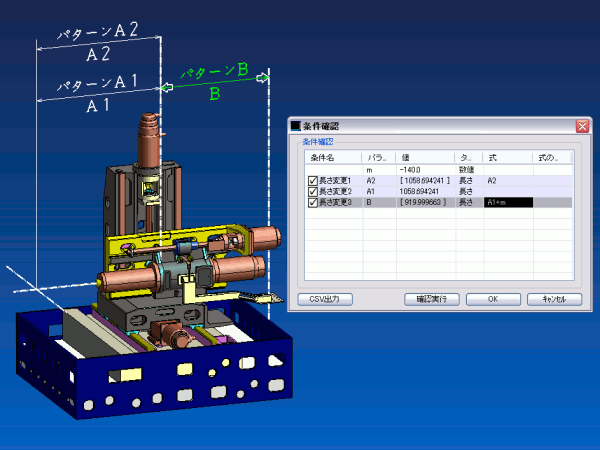

ICAD SX後付けパラメトリック

iCAD SXは、試行錯誤の段階では拘束なしで3次元モデルを作成・編集し、設計が確定した段階で拘束を付加することができます。また、複数のリレーションの組み込みができ、シリーズ製品の新機種開発では、柔軟かつ効率的な設計が可能です。

ICAD SX自動寸法

設計意図に限りなく近い寸法線をワンタッチで作成することができます。設計業務の中で意外に時間の取られる製図作業の工数を大幅に削減できます。

ICAD SX図面展開

3次元モデルを元に、隠線の入った三面図が瞬時に完成します。間違えやすい断面図や矢視図も正確に作成でき、図面化の工数が削減できます。また、iCAD SXでは設計段階で3次元モデルに付加した寸法や加工情報も、そのまま2次元図面に展開できるため、指示モレやミスを削減できます。

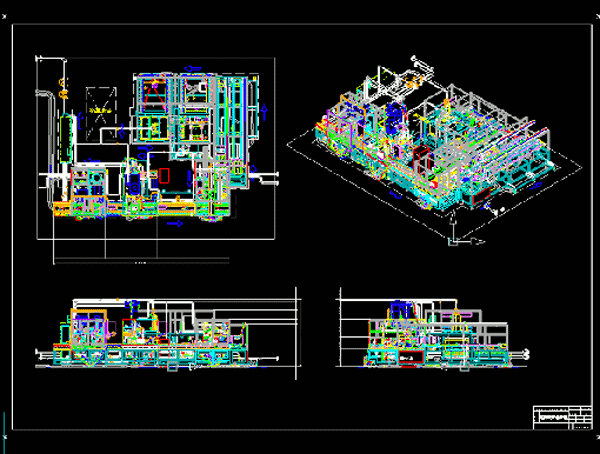

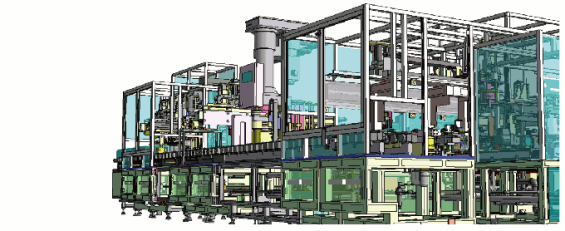

ICAD SX大規模組図

従来、ユニットレベルでも困難と言われていた組図の図面化についても、iCAD SXの超高速処理エンジンが解決します。メモリ不足で図面化できなかった大規模装置や生産ラインの総組図であっても、組図モードの実装により高速に処理します。

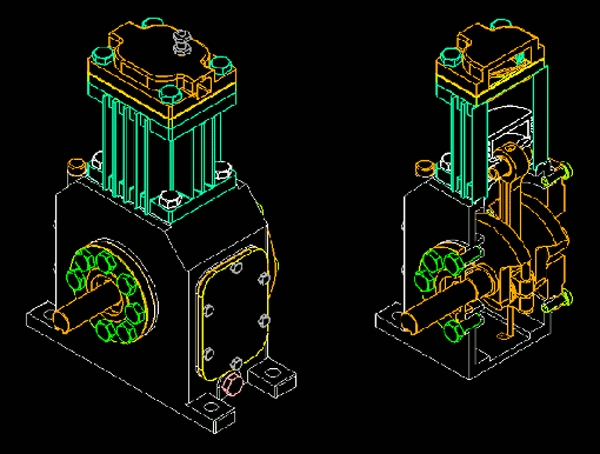

ICAD SXアイソメ図

複雑な部品になると、三面図だけでは形状が正確に把握できないこともあります。部品図にアイソメ図を付加すれば、部品形状を容易に認識でき、製作ミスが削減できます。iCAD SXでは、装置全体のアイソメ図であっても高速に作成できます。

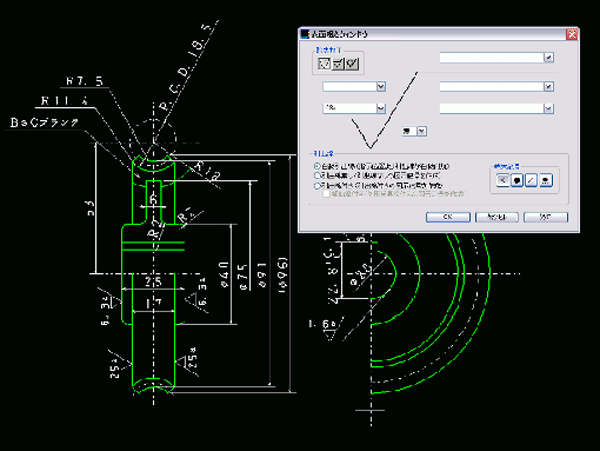

ICAD SX豊富な製図機能

汎用2次元CADを超える各種製図記号と、豊富な表記パターンをサポートしています。寸法線、表面粗さ、幾何公差、溶接記号などは完成表記がビジュアルに確認できる専用ウィンドウにて、直感的に操作できます。

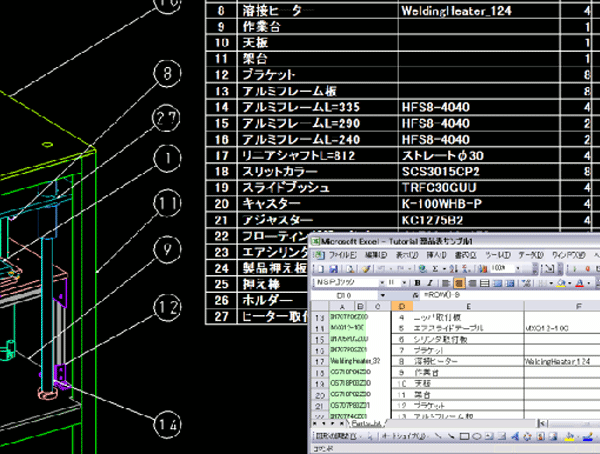

ICAD SX部品集計／自動バルーン

3次元上に配置された部品をExcelで自動集計します。部品集計にかかる膨大な工数と、目視によるカウントミスが大幅に削減できます。また、アイソメ図に部品表と連動したバルーンが作成できるため、組図作成の工数も削減できます。

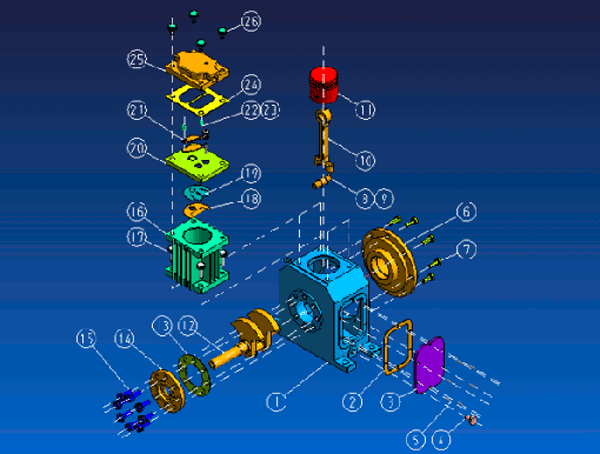

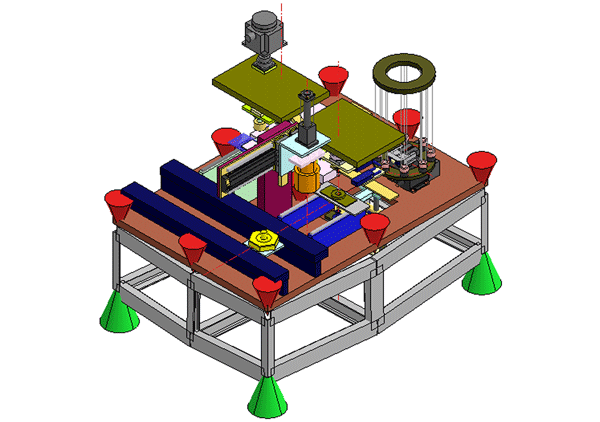

ICAD SX分解図／爆発図

3次元空間で部品を分解する機能が装備されています。組立手順書や、部品の手配に使用するパーツリストの作成工数を、大幅に削減できます。

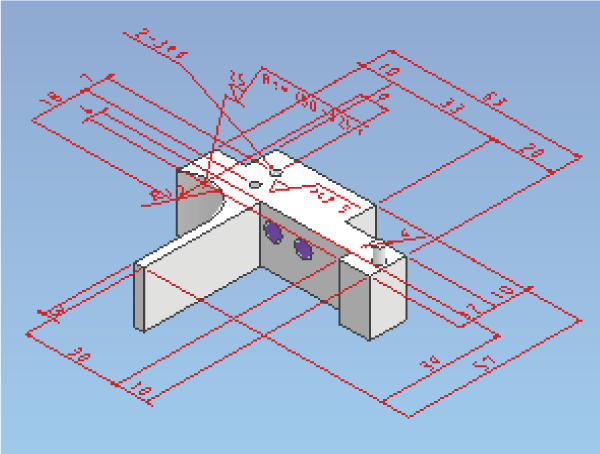

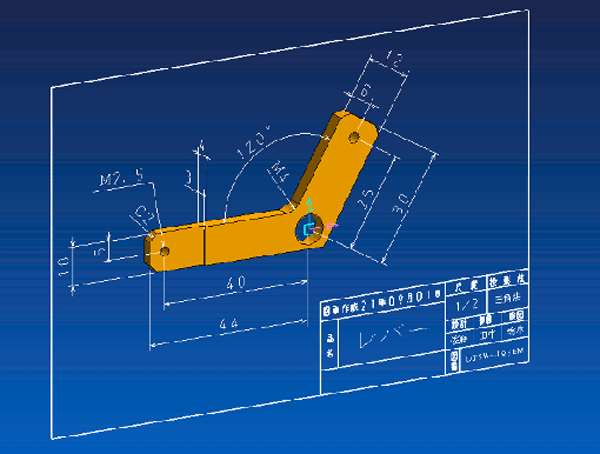

ICAD SX3Dアノテーション

3次元モデル上に全てのアノテートアイテム（寸法、加工情報）が表現できます。製造現場では、まだまだ紙図面が必要と言われておりますが、図面レスの運用に向けて先進ユーザ様と共同研究を進めております。

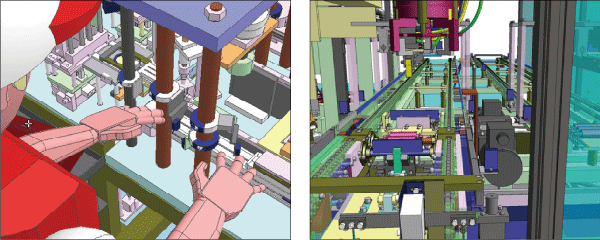

ICAD SXウォークスルー

人の視点で、作業者の手元の確認や、作業スペースの確保が可能になり、操作性・保守性の検証が可能です。

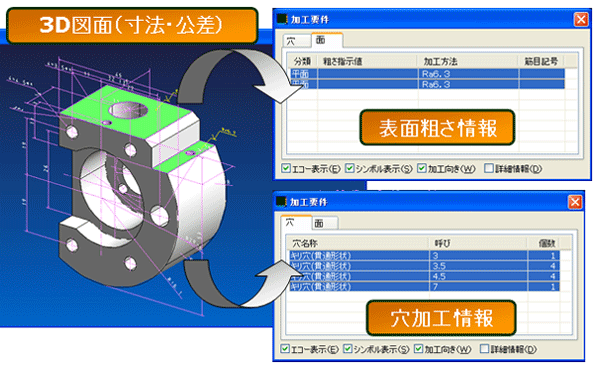

ICAD SX加工性検証

3次元モデル上の穴加工情報や表面粗さ情報から加工作業の検証が可能です。

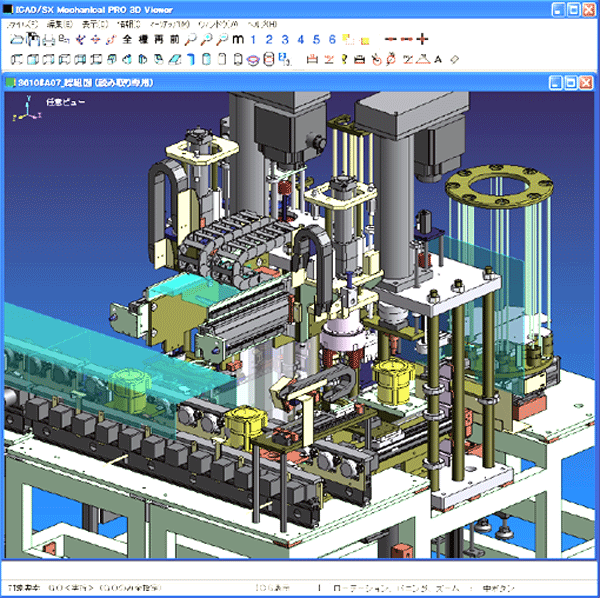

ICAD SXビューア

iCAD SXの3次元モデルや2次元図面が閲覧できます。閲覧の他、印刷、断面確認、測定、マークアップ、ウォークスルー、同期モーションの動作再生などが可能です。

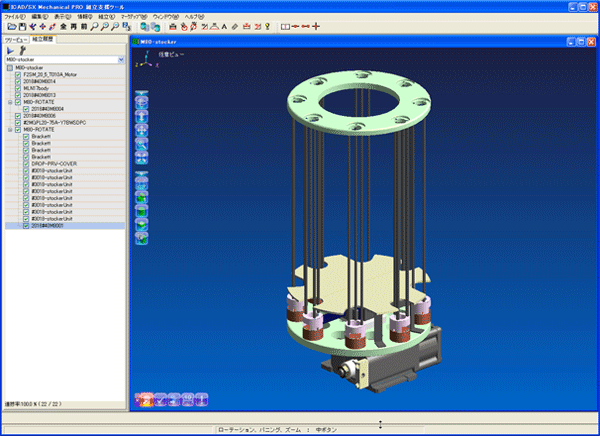

ICAD SX組立支援

ビューアの機能に加え、組立手順の記憶、部品の消し込み、進捗管理機能などにより、組立工数の削減が図れます。

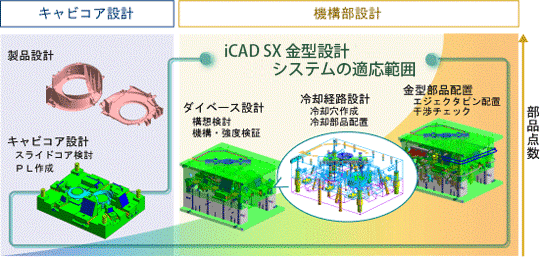

ICAD SX 金型設計の特長

ICAD SX 機能紹介

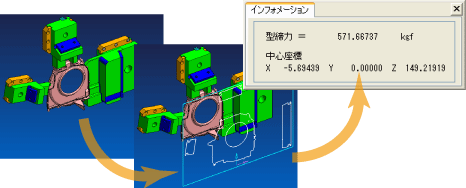

ICAD SX型締力の算出機能

製品の外形を投影し、簡単に型締力と金型の中心位置を算出することができます。

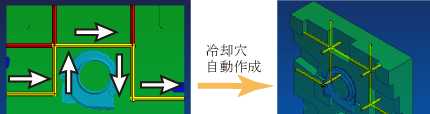

ICAD SX一筆書きによる冷却穴設計機能

平面上で、冷却穴の回路図を指示することで、製品面からのクリアランスを考慮した冷却穴を自動作成します。

ICAD SX冷却穴の編集・タンク穴の配置

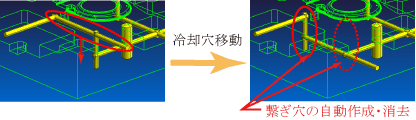

• 冷却穴のレイアウト変更では、繋ぎ穴が自動で作成・消去されます。

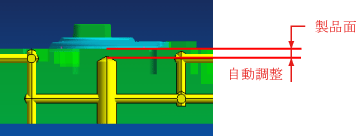

• タンク穴の長さは製品面までの距離を考慮し、自動調整されます。

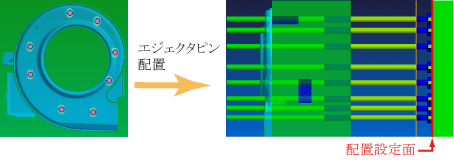

ICAD SX部品配置機能

部品を配置する際、平面上で指示するだけで、最適な位置にレイアウトされます。例えばエジェクタピンでは、押し出し板へ自動配置されます。

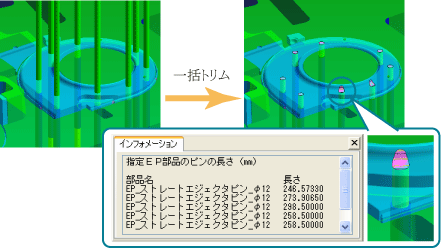

ICAD SXエジェクタピンの整形・測定機能

エジェクタピンは製品形状に合わせて一括トリムできます。リーマ長は径ごとに自動調整されます。さらに、トリムしたエジェクタピンの長さも測定可能です。
