DYNAFORM 5.9 日本語版

1. • ローミング機能の追加（ネットワークライセンス）
2. • 金型見込みの自動化機能（AutoSCP)を実装
3. • 複数回の金型見込み結果をヒストグラムで表示する機能追加
4. • AutoSetupにおけるシートフォーミングのプロセス（マルチステージ含む）をユーザがテンプレートとして保存する機能の追加
5. • ブランクのアウトラインが閉じていない場合の自動修正機能の追加
6. • ソリッド要素のトリム機能の追加
7. • ２Dトリム、３Dトリムの際に利用する「Utility Batch」の改善
8. • ブランクアウトライン／トリムライン デベロップメントモジュールのメニュー統合とローカルエリアの最適化機能の追加（TRIMLNDEVライセンスが別途必要）
9. • 「Hot Forming」にプリプレグの複合材をサポート、および冷却、トリミング工程の追加（HOTFORMライセンスが別途必要）
10. • 「チューブ回転曲げ」にSCPの追加（TUBEBENDライセンスが別途必要）

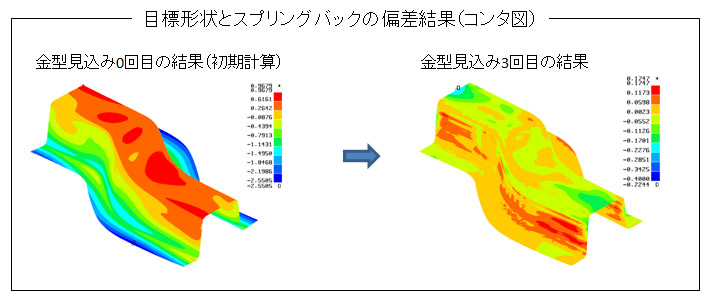

AutoSCP機能により、金型見込み（SCP）を自動で複数回の実行が可能となりました。

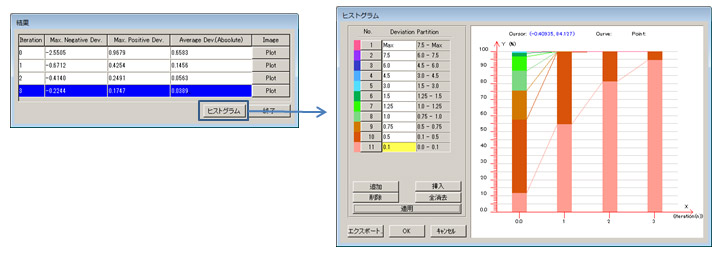

複数回の金型見込み結果をヒストグラムで表示することが可能となりました。

1. • マルチステージにおける自動ポジショニングの機能追加
2. • ブランクの作成時、「Taper solid mesh」、「Solid mesh」機能の追加
3. • ソリッド要素の境界面にシェル要素の作成機能の追加
4. • ブランクの「トリム」と「スリット」の際、細かいメッシュにするオプションの追加
5. • 2Dトリム、3Dトリムで利用する“Utility Batch”の改善
6. • ドロービード領域に対して、eta/postのFLDを拡張したEFLDの提供
7. • 反復法によるトリムラインの最適化の提供（TRIMLNDEVライセンスが別途必要）

INCソルバーは金型設計の工数・コスト削減をサポートする板成形解析専用のFEMソルバー（非線形／陽解法／増分法）です。CAEのリードタイム短縮を目的に開発され、圧倒的に高速な計算スピードとロバスト性によって、初期段階の金型設計に有効です。金型設計に最適な特徴と機能を合わせ持った INCソルバーは、数多くの検討が必要な金型設計現場のニーズにお応えします。金型設計効率化に、ぜひ INCソルバーをご検討ください。

金型設計への適用例

• 短納期が要求される試作金型の設計　～多角的検討の短期実施～

• CAE未経験者の入門ソフトウェア　～CAEソフトウェアの早期社内立ち上げ～

• 金型設計の初期段階における指針の決定　～設計パラメーターの絞込み～

1. • 高速な計算スピード
2. • DFE（金型作成機能）への追加オプション
3. • 並列計算対応（共有メモリ型）
4. • 高いロバスト性
5. • ジョブ管理システム搭載
6. • 非線形／陽解法／増分法
7. • ツールメッシュの修正不要
8. • アダプティブ／コースニングメッシュ
9. • 最適なデフォルト値
10. • 解析ノウハウ不要
11. • 導入時のトレーニング不要

対応工程

• 自重たわみ

• バインダーラッピング

• クラッシュフォーム

• シングルアクション

• ダブルアクション

• スプリングバック

評価項目

• 板厚減少率

• 板厚

• FLD（成形限界線図）

• 最大／最小主ひずみ

• 最大／最小主応力

INCソルバーによる計算スピード検証

• 検証モデル：ボディサイドフレーム

• システム環境：Intel Core i7／2CPU／4コア／8スレッド

剛体と仮定した通常の成形解析と金型を弾性体とした金型構造解析を独立に行い、金型のたわみ及び金型疲労耐久性を予測することができます。

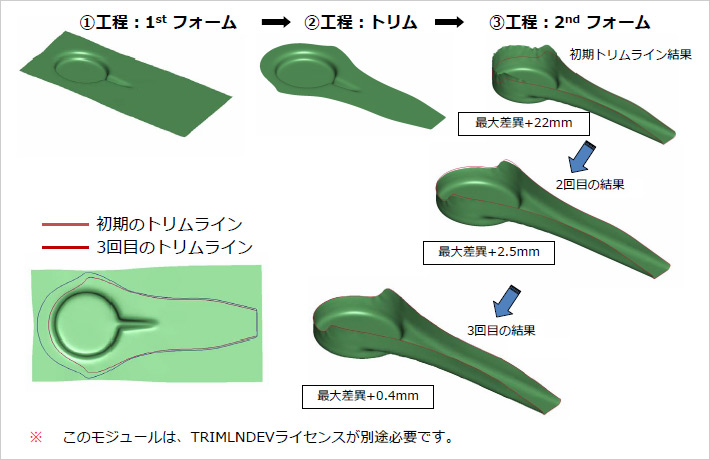

金型設計の初期の段階でトリムラインデザインの方案検討を可能にします。

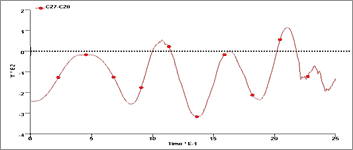

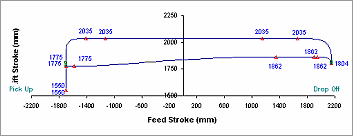

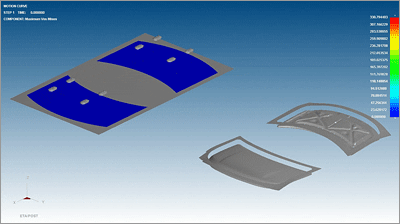

搬送機のモーションカーブを入力し、パネルのたわみや応力などの結果から最適なモーションカーブ及び搬送スピードを検討できます。

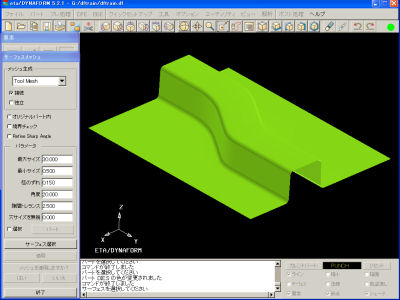

メッシュ形状から直接サーフェースを生成することができます。この機能により、スプリングバックを考慮した金型形状をダイレクトに3次元CADへフィードバックすることが可能です。

今までブランクはシェル要素のみでしたが、ソリッド要素にも対応しました。

例えば、今まで解析できなかった厚板のしごき解析などの解析が可能となります。もちろんポスト処理もソリッド要素に対応しています。

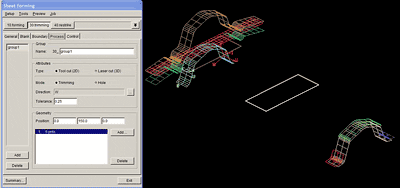

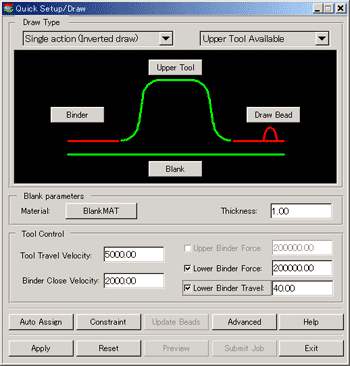

多段階工程の設定を一度に行うことによって、多段階工程の解析時間を大幅に短縮することが可能となりました。

スプリングバックの見込みを予測し、ダイサーフェスを修正することができます。最大のメリットとしては、3次元CADを使用せずDYNAFORMが直接金型を修正することができます。

内部的になめらかなサーフェイスコンタクトに変換します。その結果、スプリングバック量の見込精度が向上します。

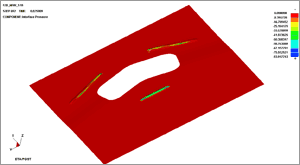

ブランクと金型の接触圧分布を表示することが可能です。

（緑色の表示部分が接触）

吉田・上森モデルを標準でサポートしました。特にハイテン材のスプリングバック量の予測精度を向上することができます。

1. • ２Dシミュレーション（平面ひずみ／軸対称モデル）を実装
2. • AutoSetupにSpinning Forming を実装（Basicパッケージで標準サポート）
3. • 金型見込みの自動化機能 （AutoSCP)　にリスタート機能の追加
4. • SCP（金型見込み）機能に、複数のローカル領域を設定することが可能
5. • シートフォーミング（3D）にプロセスタイプに、Flanging（フランジング）タイプの追加
6. • Blank Mesh」、Part Mesh」の選択時、穴部（Holes)に「ワッシャー」機能の追加
7. • ブランクメッシュのメッシュタイプに、板厚が一様でないテーラー・ロールド・ブランク（差厚鋼板）用「TRB mesh（Tailor Rolled Blank mesh）」の追加
8. • dynainファイルのBinary タイプをサポートし、入出力可能
9. • 順送金型のネネスティング（レイアウト）と歩留まり計算のサポート（BSEライセンスが必要）

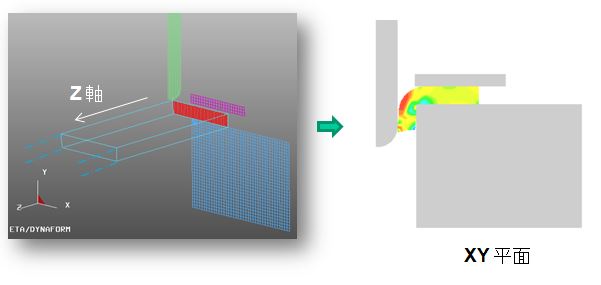

• 平面ひずみモデル

ブランクが一様断面を持ち、板厚および幅に対して奥行き方向の長さがはるかに大きい成形品と仮定できる場合、その任意断面を、二次元モデルで解析する手法です。

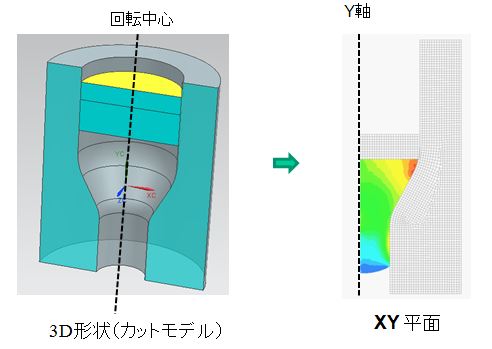

• 軸対称モデル

360°どの断面を取ってもモデルの形状と成形条件が等しい場合、任意断面を二次元モデルで解析する手法です

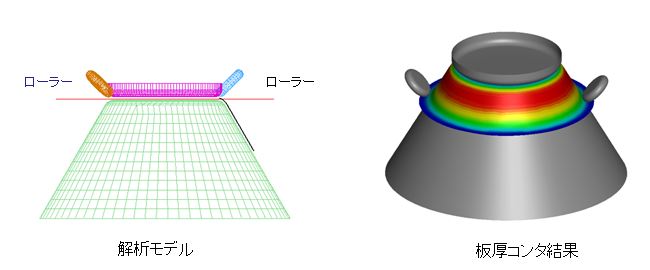

ローラーを回転させてへら絞りの解析が可能となりました。

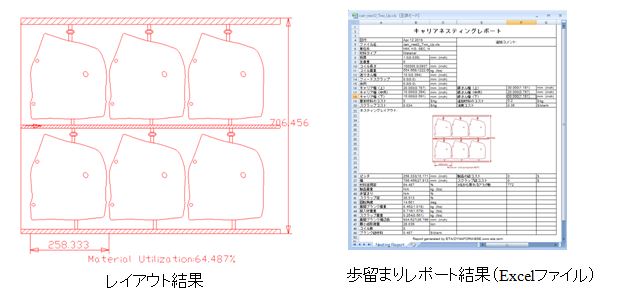

順送金型用のネネスティング（レイアウト）と歩留まり計算が可能となりました。
