CADWe'll Tfas 11 日本語版 (64ビット)

【特長1】　64ビット化により大規模物件・大容量図面を余裕で展開

「BIM」の普及により、建築・設備図面を3Dデータで受け渡すシーンが多くなり、 大規模物件・大容量図面を扱う機会が増加しています。Tfas 9は、 64ビット化により大規模物件・大容量図面を取り込み・編集できますので、 「BIM」を活用する物件でも安心して使用できます。

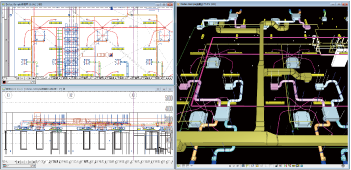

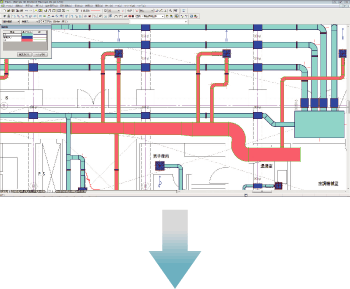

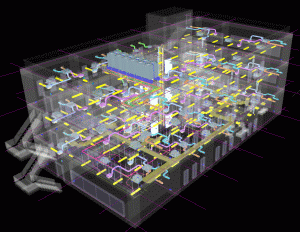

CADWe'll Tfas【特長2】　見る・編集する・図面に連動する「リアルタイム3D表示」

2D図面で作図・編集した内容がリアルタイムで3Dビューに反映されるため、 取り合いをすばやく確認することができます。また3Dビューでの編集も可能で、 リアルタイムで2D図面に反映されるため直感的な作図が行えます。

• 3Dビューで快適な表示スピードやレスポンスを実現しています。
• 見たい箇所や部屋・階のみを表示できるクリッピング機能を搭載するなど、優れた操作性でモデルの確認ができます。
• マークアップ機能によるコメントの入力が可能で、変更指示などにおいて有効に活用できます。
• 3Dビューでの編集では、メジャー表示で距離を確認しながらレベル変更／ルート移動／部材移動ができます。
• Windowsのタッチパネル操作に対応しているため、タブレットを利用した現場での図面確認などに活用できます。
• BCFファイル（※）の作成や読込みが可能で、BCFに対応する他のシステムと3Dスナップショットやコメントの受け渡しができます。 

※BIM Collaboration Format の略であり、BIMモデルの標準注釈フォーマット

CADWe'll Tfas【特長3】　技術計算機能の強化

設備設計業務に欠かせない「静圧計算」「揚程計算」を実装しました。 シミュレーションにより計算結果出力、アイソメ図作成など設計業務を強力に支援します。

• 指示した系統や区間の「静圧計算」を行い、計算結果をExcelに出力できます。 
• 指示する区間の「揚程計算」（冷温水1次配管、2次配管、冷却水配管）を行い、計算結果をExcelに出力できます。 
• 上記技術計算における系統や区間の選択は2D／３Ｄビューのどちらでも行えます。 
• 上記技術計算ではアイソメ図の作成が可能で、風量や流量の確認、最大抵抗ルート等の確認ができます。 

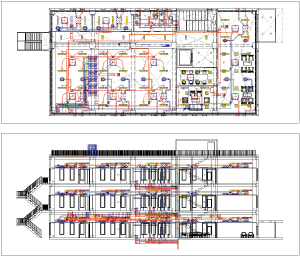

CADWe'll Tfas【特長4】　「シート基準高さ」による断面・３Ｄ表示「BIMモデル」対応

「シート基準高さ」は、今までの操作性を損なうことなく複数階の断面表示や 3D表示を実現する機能です。断面表示では見上げ・見下げの取り合い確認 に効果を発揮し、3Dキットでは高さを考慮した干渉検査を支援します。

また、IFCデータとの連携では、読込み時の「シート基準高さ」自動作成による 「建築モデル」作成や、各階の「設備モデル」出力に対応し、「BIM」活用のシーンで重要な機能を担っています。

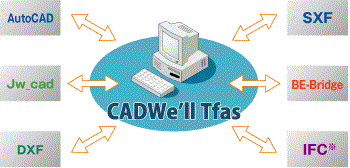

CADWe'll Tfas【特長5】　高い精度のデータ互換による「BIM連携」

AutoCAD・DXF（3Dデータ含む）やJw_cad等の建築データ、SXFデータを高い精度で読込むことができます。 建築IFCデータ・設備IFCデータの読込みができ、建築躯体データを再入力する手間なく、設備図面の作成ができます。 また、作成した設備データはIFCや3D DWG/DXFに出力できます。 建築CAD－設備CAD間の「BIM連携」で3次元総合図を作成し、建物全体の完成イメージを共有することができます。

※（一社）buildingSMART Japan策定の「設備IFC データ利用標準Ver.1.3」準拠

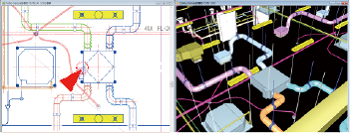

リアルタイム3D表示

• 2D図面で作図・編集した内容がリアルタイムで3Dに反映されます。
• 3Dキットで編集した場合でも［元に戻す］［やり直し］ができます。
• 3Dキットで表示している位置を2D図面でリアルタイムに確認できます。

CADWe'll Tfasクイックレスポンス

• 3Dデータ作成時のファイルアクセスをキャッシュすることで、表示までの時間を大幅に短縮しました。
• 対象物までの距離に応じたズームスピード（遠くは速く、近くはゆっくり）で素早く対象物に近づくことができます。
• ビューボタンにより1クリックで視点（上・下・左・右・前・後）を切替えることができます。

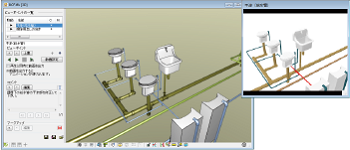

CADWe'll Tfasマークアップ機能

• 3Dウィンドウの指示した位置に任意の文字列を表示できます（マークアップ）。
• マークアップと同時にビューポイントが作成され、ビューポイントにマークアップの情報が保持されます。
• BCFファイルの入出力が可能で、BCFに対応する他のシステムと3Dスナップショットやコメントの受け渡しができます。

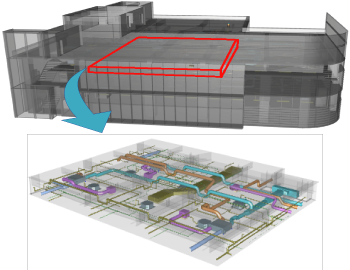

CADWe'll Tfasクリッピング表示

• 見たい箇所や階･部屋だけを表示できます。
• 部屋図形の境界面でクリッピングができます。例えば、施工領域などを部屋図形として定義することで、その領域を確認しやすくなります。

CADWe'll Tfas3D表現

• 正確な開口表現が可能であり、IFC壁・スラブ・天井・梁を正しく再現できます。
• 冷媒管の分岐や実サイズ・保温厚を考慮した、よりリアルな3D表示が可能です。
• スリーブの開口表現を強化しました。

CADWe'll Tfas3D表示色設定

• 3Dキットの図形を図形色や用途設定色で表示できます。
• 3Dキットで着色した情報を図面に保存し、次回の3Dでも着色して表示できます。

CADWe'll Tfas3D干渉検査

• 3Dキットで干渉箇所が赤色で表示されます。
• 干渉一覧に干渉物の「設備名」「シート名」「用途名」等の詳細な情報が表示されます。
• 干渉一覧をクリックすると、干渉位置まで移動できます。
• 干渉箇所を指示すると干渉一覧の該当部分が選択されます。
• 干渉箇所を2D画面上で雲マーク表示します。
• 干渉除外リストの保存・読込みができ、干渉検査の効率を上げることができます。
• 吊り部材との干渉を検査することができます。
• 保温厚を考慮した実サイズで冷媒管の干渉検査が可能です。

CADWe'll Tfas3D編集

• 3Dキットで直接編集（ルート移動／部材移動／レベル変更）ができます。
• 3Dキットで直接編集する時に、干渉量を表示することで適切な干渉回避を行うことができます。

CADWe'll Tfasビューポイントの強化

• ビューポイント再生を利用した動画ファイルを出力できます。
• ビューポイント毎にレイヤ状態やクリッピング情報を保持できます。
• レイヤ状態やクリッピング情報を保持したビューポイントをアニメーショ ンとして記録・再生できます。これらのファイルは動画ファイルとしても 出力できます。

CADWe'll Tfas3Dデータ登録

• ユーザーが作成した電気部品・機器器具に対して3Dデータを読込んで登録することができます。
• 3Dデータは登録時に移動、回転、拡大縮小することができます。
• 3Dデータは登録時にパーツの取捨選択や軽量化、稜線表示制御をすることができます。

CADWe'll Tfas3D DWG/DXFファイル入出力

• DWG/DXFの3D図形を、3次元折線として読込むことができます。
• 3D DWG/DXF出力を行い、建築3DCADや3Dビューアで3次元総合図による建物全体の完成イメージを共有できます。
• 3D DWG/DXF出力する際に、ユーザーが設定したTfas基準原点を座標原点として出力できます。

CADWe'll Tfas印刷・情報

• 3Dキットの表示画面を印刷できます。
• 3Dキットの図形を指定して図形情報を表示できます。

CADWe'll Tfasタッチパネルへの対応

• Windowsのタッチパネル操作に対応しています。

多彩な文字の編集

• 図面全体の文字を全半角変換・文字置換・文字一括変更等で簡単に修正できます。
• 文字の記入や編集をする時に、図面内の文字を取得できます。

CADWe'll Tfas寸法線

• 寸法値の重なりを回避できるよう、寸法値を90°回転できます。

CADWe'll Tfas直感的な図形編集

• コマンドを選択することなく図形に表示されるハンドルを操作するだけで移動・複写等のさまざまな編集が行えます。
• 図形情報ウィンドウに選択図形に応じたコマンドボタンを表示するため、関連コマンドを迅速に起動できます。また、ウィンドウを常時表示することが可能です。

CADWe'll Tfas外部リンク

• 図面を外部リンクすることにより、図面の変更を一括で反映させたり、図面の差替えを簡単に行うことができます。
• 外部リンクにおいて、外部リンク先のレイヤ状態を反映できます。

CADWe'll Tfasシート

• 建築図と設備図のシートを分けることで、建築図の変更による差替えの手間も大幅に削減できます。
• 複数のシートの「表示状態」をパターンとして登録でき、パターンの切替えにより素早く表示状態を切替えることができます。
• 登録済のシートパターンの内容確認や変更ができます。
• 複数のシートをまとめることができます。
• シートを図面登録する時に、「シート単位」「分類単位」「レイアウト単位」から選択して図面登録できます。
• シートが多い場合、両端付近のシートを縮小表示できます。
• シートタブとシート分類タブを2段で表示できます。外部参照などでシート名が重複しても、元のシート名を表示できます。
• シート毎に線の表示を変えられ、特定のシートのみを強調した表示ができます。
• 階名別のシートパターンが自動で表示されます。
• DWG/DXFに含まれる多角形のビューポートを読込みできます。また、レイアウトで多角形のビューポートを作成できます。

CADWe'll Tfas印刷

• 複数図面・複数レイアウトを連続して印刷できます。
• 図面を印刷する時に、印刷用色・線幅を設定して画面と異なる色・線幅で印刷できます。
• 複数のシートパターンを連続して印刷できます。

CADWe'll Tfasレイヤ

• プルダウンメニューでレイヤの切替えやレイヤパターン登録が可能です。
• 名称でのレイヤ管理とAutoCADに準じた「ByLayer」設定により、AutoCADとの高い互換性を実現しています。
• 常時、レイヤの一覧を表示することができ、すばやいレイヤ操作が可能です。

CADWe'll Tfas設備用建築

• 他のCADで作成され2D図形として読込まれた建築図を、3D表示可能な建築部材（角柱・壁・円弧壁）に変更できます。
• 作図済みの梁図形に対して、梁傍記を一括で作図できます。
• 梁のサイズやレベルを変更すると梁傍記が更新されます。
• H鋼梁に対して耐火被覆を付加できます。

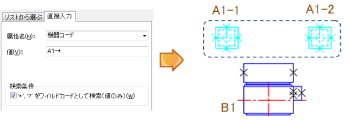

CADWe'll Tfas任意属性

• 図形に任意の属性を付加し、CSVファイルに出力できます。また、CSVファイルを読込み、任意属性を変更・付加することができます。
• 任意属性の値で図形を検索できます。
• 任意属性の検索値として直接、値を指定できます。’*’や’?’のワイルドカードを利用したあいまい検索もできます。

CADWe'll Tfas文字一括変更

• 図面名や図面番号等の文字を一括で変更できます。

CADWe'll Tfasその他

• 図面をPDFとして出力できます。レイアウト毎に一括出力することも可能です。
• PDFを外部リンクとして読込めます。
• PDF中のイメージ図形を取り込んで貼り付けられます。
• 図面を素早く検索し、連続印刷や図面変換ができます。
• ダイテックCAD製品のアップデートモジュールが入手可能になったことをユーザーにお知らせします。
• 建築部材をIFC出力できます。
• IFCデータを出力する際に、ユーザーが設定したTfas基準原点を座標原点として出力できます。
• 任意属性をTfas専用プロパティセットとしてIFC出力できます。
• 虫眼鏡ウィンドウでも通常ビューと同様にシート関連機能を利用できます。
• 図面に配置しているスリーブの情報を「設備・梁貫通孔連携中間ファイル仕様」（※）で出力することができます。
  （※）清水建設株式会社にて策定されたCSVフォーマット
• CSV形式の座標データを読込み、折れ線として図面に展開することができます。（座標表機能）

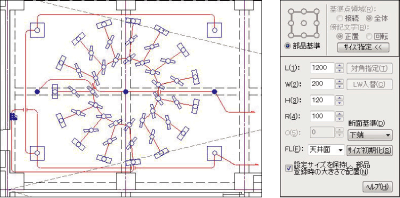

器具配置

• JECAシンボルを標準搭載しています。
• 器具はイメージ表示・リスト表示の一覧から素早く選択できます。
• 壁付、非常用、誘導灯、高天井などに分類された最新のLED照明器具を利用できます。
  各器具には照度計算に必要なデータも登録されています。

• 個別・壁付・領域・円弧等、様々な配置方法を搭載しています。
• サイズを指定して器具配置ができます。

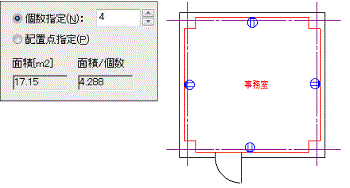

• 壁付コンセントの個数を指定して部屋図形に沿って配置することができます。

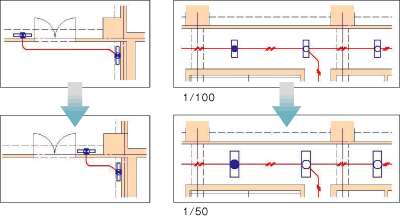

CADWe'll Tfas器具編集

• 配置後の複数の器具に対し、一括で拡大や縮小、置換等が行えます。
• 器具の移動・変更・削除に対して、接続された配線も連動して修正されます。
• 図面の縮尺変更時に、器具は最適サイズに自動変換されます。

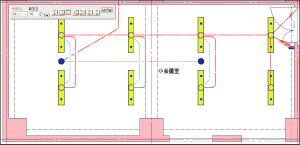

CADWe'll Tfas配線作図

• 器具への配線は接続情報により自動的に適切に接続されます。
• 多彩な配線パターンをシミュレーションしながら作図できます。

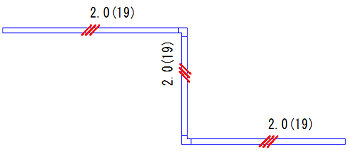

• 配線作図時に「配線省略」を付加することができます。
• 配線作図時に「エンド伏せ記号」を自動配置できます。
• 複数配線に対して複数配線エンド伏せを作図できます。

• 部品の負荷容量、合計負荷容量を確認しながら、配線を作図できます。

• 器具や分電盤等に接続される配線間隔を自動調整し、整列できます。
• レースウェイに条数を付加できます。

CADWe'll Tfas配線編集

• 複数の配線に対して、配線パターンをシミュレーションしながら変更できます。

• 配線や器具と重なる部分は、自動的に隠線されます。また、隠線順序の入替えや、隠線部分の復元も簡単に行えます。
• 作図済みの配線の布設方法を一括で変更できます。

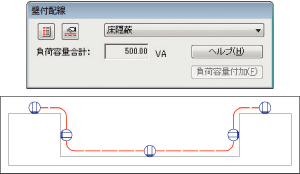

CADWe'll Tfas壁付配線

• 壁付器具に対する配線を自動で作図することができます。

CADWe'll Tfas電気パイプ

• サイズ・レベルを入力して電気パイプを作図できます。
• 電気パイプ/ケーブルラックの3D表示に対応しています。

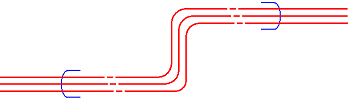

• 電気パイプを、配管か電線／ケーブルとして作図します。
  ｢外形サイズ｣と｢曲がり半径｣を配管・電線／ケーブル毎に登録でき、作図時には種類を選択すると、登録した値が設定されます。

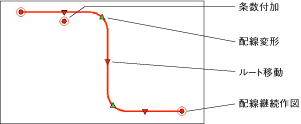

CADWe'll Tfas設備ハンドルによる操作

• シンボルの設備ハンドルで配線作図を実行することができます。

• 配線を設備ハンドルで簡単に編集することができます。

CADWe'll Tfas 配線注記表・照明器具表・負荷容量合計表

• 図面上の器具・配線からシンボル表・配線注記表を自動作成できます。
• 配線記号を付加することにより、同一線種・同一条数の配線を配線注記や数量拾いで区別できます。
• 照明器具の姿図符号から照明器具表が自動作成できます。
• 器具に付加された負荷容量から負荷容量合計表が自動作図できます。また、回路毎の容量も集計します。

CADWe'll Tfasケーブルラック

• ケーブルラックは平断面連動作図に対応しています。断面側での立上げ下げ方向の指定ができ、折線を描くイメージで作図できます。

• 配線種類・本数で計算したラック幅でケーブルラックを作図できます。
• 水平自在継ぎ金具・上下自在継ぎ金具作図に対応しています。
• ２本のケーブルラックを指定して接続できます。
• 多段配置されたケーブルラックはレベルを表示して簡単に選択できます。

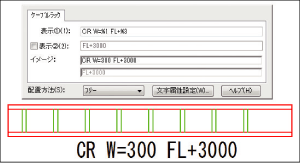

• 作図済みのケーブルラックを指定してサイズ・レベルを表示します。また、多段配置の複数表示、引出線、ユーザー設定に対応しています。

• 区間を指示してサイズ/レベル変更ができます。
• ケーブルラックの立て配置に対応しています。
• 勾配矢印コマンドで、作図後もUp・Dn矢印の作図・削除・向き変更ができます。
• 接続されたケーブルラック・ダクト・レースウェイ・バスダクトのルートを一括で選択することができます。
• 自動で認識したスラブの下端に、インサートを配置できます。

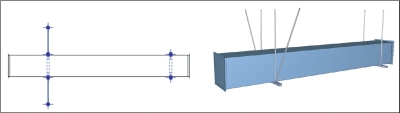

• インサート配置で「ハンガー」「吊りボルト」「耐震用振れ止め」を作図し、断面表示、3D表示することができます。

• インサートの寸法値を変更すると、ハンガー、吊りボルト、耐震用振れ止めが部材に沿って連動して移動します。

CADWe'll Tfasその他

• 「改正省エネ基準」に必要な消費電力を設定して集計し、CSVファイルに出力できます。
     ※「平成25年改正省エネルギー基準」（国土交通省住宅局）
      　非住宅：H25.4施行、住宅：H25.10施行
• 配管・ラック・機器の支持に使用する支持金物・鋼材も豊富に用意しています。
• 鋼材に傍記を付加できます。

機器・器具配置

• 空調・衛生シンボルは「SHASE-S001-2005」に準拠したシンボルを搭載しています。
• 設備機器ライブラリとして、C-CADECの「“Stem”Ver.8.0」に準拠したメーカー製データを読込めます。
• 配置済の部品・部材を指示して同一部品・部材をすばやく配置できます。
• 指定した風量・風速で計算したサイズにより、制気口を配置できます。
• 機器配置時に、機器と連動した機番を同時に配置できます。

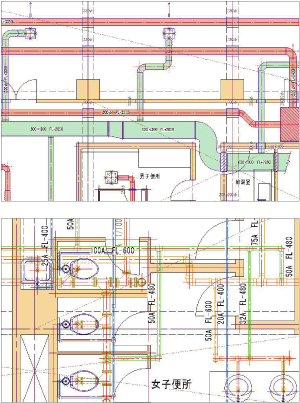

CADWe'll Tfas ルーティング

• コマンドを切替えずに、末端までスムーズに作図できます。
• 接続パターンや、途中のサイズ・レベルの変更時は、最適な候補部材を自動的に仮表示します。
• 勾配を付加しながら配管を作図できます。（勾配は、作図後に付加することもできます。）
• 機器・器具への配管・ダクト接続時には、接続口に自動接続します。
• ダクトや配管にペイントを自動付加することができ、用途による色分け等を簡単に行えます。
• リアルタイムで隠線処理やサイズ・レベルの値を傍記表示します。
• サイズやレベルを意識せずに素早く作図・編集できる「設計作図モード」と、サイズやレベルを設定しながら作図・編集できる「施工作図モード」を切替えて作図できます。

※管路ルーティング方法（第3242853号）とルート変更方法（第3242851号）、及び部材移動方法（第3242852号）に関する特許を当社が取得しております。

CADWe'll Tfas 複数ルーティング

• 複数の配管・ダクトを等間隔に一括で作図できます。また、配置した複数の配管・ダクトから一括で分岐作図できます。

CADWe'll Tfas機番配置

• 複数の機器に対して1つの機番を配置することができます。

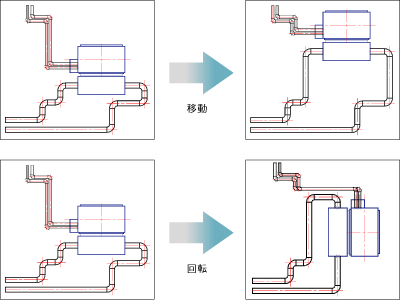

CADWe'll Tfas ルート移動

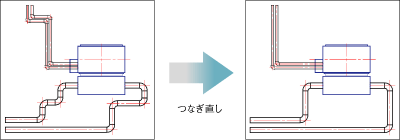

• 部材を仮表示で確認しながら、接続を保持した状態で移動できます。また、勾配付の配管も移動可能です。
• 機器・器具やバルブ等を固定して、ルート移動できます。

CADWe'll Tfas 分岐作図

• 複数の機器・器具への分岐作図が一括で行えます。
• 接続パターンの選択と仮表示により、意図したとおりの分岐の作図が行えます。

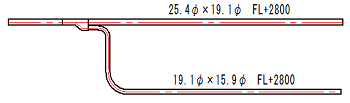

CADWe'll Tfas 冷媒管作図/シミュレーション作図

• 冷媒管の曲がりの大きさ設定や分岐の自動発生など、ルーティングと同じ操作性で作図できます。
• 複線の冷媒管を作図できます。

• 冷媒管の単線／複線表現の切替えができます。
• ３管式（ガス、高圧ガス、液）冷媒管の作図と傍記の表示ができます。
• 空調機を指定して、冷媒管ルートのパターンをシミュレーションしながら作図をすることができます。

CADWe'll Tfas 勾配一括付加

• 複雑な系統の配管に一括で勾配を付加できます。
• 排水系の場合、管径ごとに設定された勾配値を自動で付加できます。
• スリーブの中心に直管のレベルを合わせて勾配を付加することができます。
• 立上り・下り先で継手が重なる場合、自動的に移動します。
• 勾配値や継手の高さを表示して確認することができます。
• 勾配を戻す際は、複数の区間を一括で戻すことができます。

CADWe'll Tfasアイソメ図

• 配管のアイソメ図から材料表を作成できます。
• 接続工法ごとに継手表現の設定ができます。
• 流れ向きの表示ができます。
• ダクトのアイソメ図を作成できます。

CADWe'll Tfas 設備ハンドルによる編集

• 配管・ダクト・バルブ・ダンパ等の設備ハンドルで簡単に編集することができます。

CADWe'll Tfas 傍記作図

• 傍記（サイズ・レベル等）の配置レイアウトを配管・角ダクト・丸ダクト等の種類ごとに設定して作図することができます。
• 複数の図形に対して一括で傍記を付加することができます。
• 勾配記号⊿を作図することができます。
• 指定した階を基準にレベルを表示でき、見上げ、見下げの表現ができます。

• 鋼材や支持金物に傍記を付加することができます。

CADWe'll Tfasユーザー部材

• ユーザー部材（配管・継手・弁）を登録し、ルーティング、編集等の操作ができます。

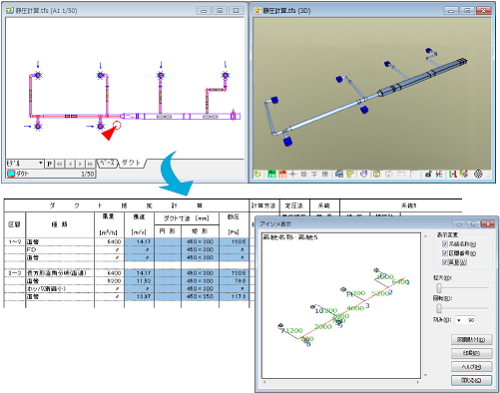

CADWe'll Tfas 静圧計算/揚程計算

• 指示した系統や区間の「静圧計算」を行い、計算結果をExcelに出力できます。
• 指示する区間の「揚程計算」（冷温水1次配管、2次配管、冷却水配管）を行い、計算結果をExcelに出力できます。
• 上記技術計算における計算ルートの選択は2D／3Dビューのどちらでも行えます。
• 上記技術計算ではアイソメ図の作成が可能で、風量や流量の確認、最大抵抗ルート等の確認ができます。

※各種計算は｢国土交通省 建築設備設計基準 平成27年版｣および｢空気調和・衛生工学便覧 第12～14版｣等に準拠します。

CADWe'll Tfas 部材の挿入・削除

• バルブ・ダンパ等の部材挿入では、直管からサイズを自動取得し、方向を仮表示で確認しながら作図できます。
• 部材挿入する基準を「中心」「左端」「右端」で切替えることができます。
• バルブ・ダンパ等の挿入部材を削除すると直管が自動復元されます。

CADWe'll Tfas断面展開

• 平面と断面が連動していますので、断面側で納まりを確認しながら平面図の作図ができます。また、断面側からの変更も、平面図に反映できます。
• 平面・正面・背面・右側面・左側面を、2面図・3面図・4面図の配置パターンに設定してすばやく同時展開することができます。

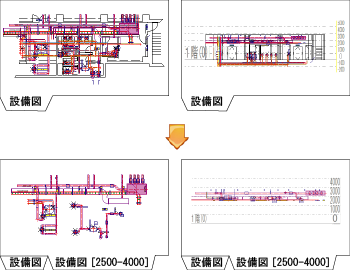

CADWe'll Tfas任意高さによるシート間移動

• 図形を任意の高さ範囲で抽出して新規シートに移動できます。任意の高さでの編集がしやすくなります。

CADWe'll Tfas スリーブ配置

• 指定範囲内の配管・ダクトが貫通する壁や梁に自動的にスリーブを配置します。
• スリーブを貫通する配管・ダクトのルート移動やレベル変更時にスリーブも連動して移動します。
• スリーブサイズは「サイズ入力」「ふかし・サイズアップ」「スリーブサイズテーブル」により設定できます。
• スリーブの中心を貫通していない配管をチェックし、中心になるようにスリーブを移動できます。
• 読み込んだIFC建築図形に対して、スリーブを配置できます。
• 勾配付スラブに対してスリーブを配置できます。
• 丸スリーブの中心線の表示/非表示を設定できます。

CADWe'll Tfasインサート配置

• 配管・ダクトのルート上に自動的にインサートを配置できます。
• 自動で認識したスラブの下端に、インサートを配置できます。
• インサート配置で、「ハンガー」「吊りボルト」「耐震用振れ止め」を作図し、断面表示、3D表示することができます。

• インサートの寸法値を変更すると、ハンガー、吊りボルト、耐震用振れ止めが部材に沿って連動して移動します。

CADWe'll Tfas支持金物・鋼材

• インサートの寸法値を変更すると、ハンガー、吊りボルト、耐震用振れ止めが部材に沿って連動して移動します。

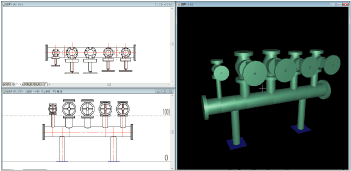

CADWe'll Tfasヘッダー配置

• 冷温水・蒸気等のヘッダーを、各部位の寸法や枝管の本数を入力して配置できます。

CADWe'll Tfasその他

• 制気口や器具から制気口表・器具表を自動作成できます。
• 配管・ダクトに対して保温厚・省略記号が作図できます。
• 配管・ダクトから立上り・下り線が作図できます。

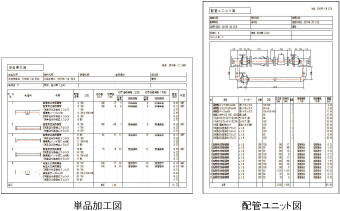

• ダクト加工用データを出力し、他社のダクト製作システムに渡すことができます。
• 現在の用途設定の内容を作図済の部材に一括で設定することができます。
• 医療ガス設備に必要な部材・シンボル部品を搭載しています。
• 「用途選択」で直管種・継手種やサイズ・レベルを指定した選択ができます。
  また、「同一機器・部材選択」でも同様の選択ができます。

電気設備の拾い

• 配線に電線・配管情報を付加することなく、自動作成した配線注記表を参照することにより、図面内の電線・配管を一括で拾えます。
• 参照する配線注記表は、他図面に作図されている注記表も指定できます。
• 指定した範囲に対して階・工区情報を設定することにより、階別・工区別の拾いができます。
• 盤・回路ごとの拾いができます。
• 拾い表にはシンボルマークを表示しますので、非常に見やすい帳票が作成できます。
• 電線と配管を別々に集計できます。
• 盤まで配線省略された配線も盤までの長さを集計して拾いができます。
• 天井高さを複数設定して拾いに反映できます。
• ケーブルラック・電気ダクトは、芯芯長さで拾いができます。
• レースウェイに条数を付加すると、数量拾い表で対応する配線のシンボルに条数イメージが表示されます。
• 拾い属性の確認において配線余長や配線の接続の有無を色分けして確認できます。

• 拾いチェック表の項目をダブルクリックすると、対象の図形が点滅します。

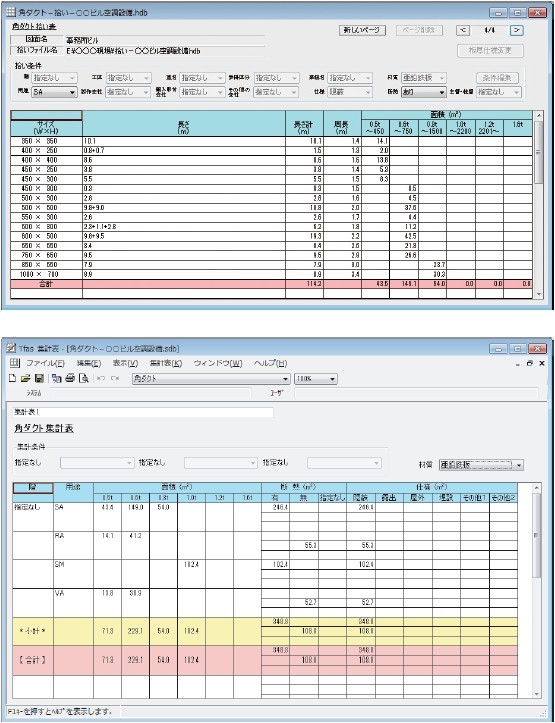

CADWe'll Tfas空調・衛生設備の拾い

• 部材の種類別に拾い表が作成でき、必要な部材だけを選択して印刷できます。
• ダクトの板厚ごとに面積が表示されます。また、防火区画貫通部の設定をし、ダクトの板厚に反映できます。
• 配管ごとに質量を表示します。
• 工事費目別に数量拾いができます。
• 系統別に数量拾いができます。
• 業務内容に応じた集計ができるように、工区・室名・歩掛区分・製作会社・搬入取付会社等多彩な属性設定を行うことができます。
• 集計する情報を5段階の集計レベルで指定でき、さまざまな条件のもとで集計することができます。

配管・ダクト最適化支援

• 機器と配管・ダクトの接続を保持したまま、機器・配置グループ※の移動や回転ができます。

※配置グループとは、機器・配管・ダクト・基本図形等の図形をグループ化したものです。

• 配管・ダクトを、継手数の削減・直管長の短縮等を考慮し、最適なルートにつなぎ直すことができます。

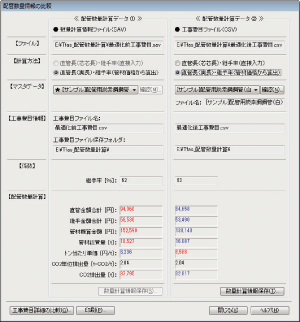

• 管材総質量や環境性能評価（CO2排出量）が簡単に算出でき、複数のプランを比較検討できます。

• 機器と機器周りの部材をユニット化して登録・配置できます。
• 配管に流量を付加し、サイズ変更できます。

CADWe'll Tfas配管加工システム

• 継手間の直管を管割りすることができます。

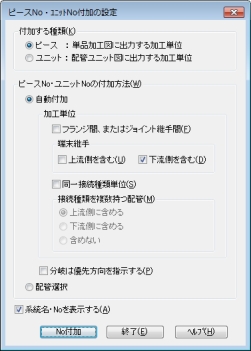

• ピースNo.・ユニットNo.を付加し、加工単位を設定できます。付加方法は、「1直管＋1継手」「フランジ間」等を用意しています。

• 付加したピースNo.・ユニットNo.から、「単品加工図」「配管ユニット図」を作成できます。

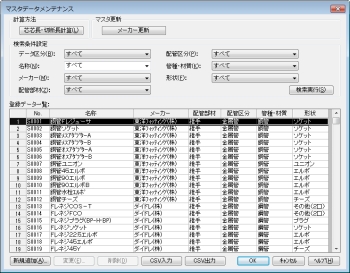

• 差し込み長・パッキン厚・溶接しろ等のマスタデータを設定することで自社に合った加工データを作成できます。
