InfiPoints 5.01 日本語版 64bit

スケールを持って何度も現場に行くことがなくなった（東洋熱工業・渡邉様）

足場を組む必要のある高所の確認もオフィスの画面で簡単に

現場にスケールを持って何度も行かなくなった

コストや手間が削減

安全性も向上

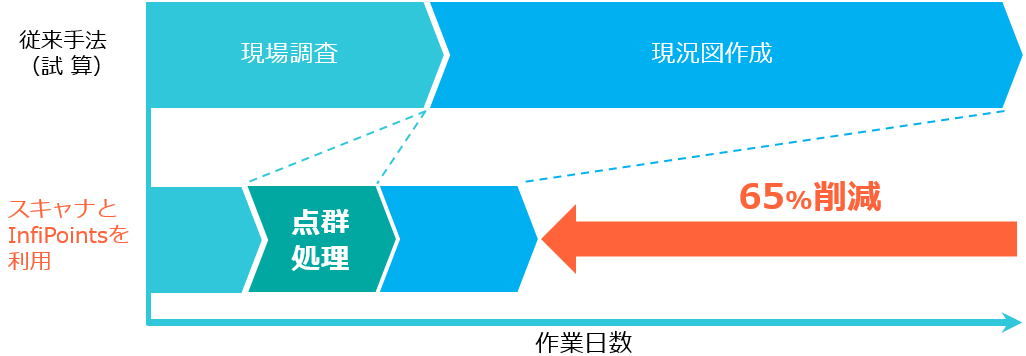

現況図作成のリードタイムを劇的に減らす

設備・配管・鋼材・ダクトを簡単にモデリング

長さや径といったパラメータとともにBIM・CADに出力

現場をバーチャルで再現。採寸もPCで手軽に

円柱や平面を自動抽出。配管・鋼材・ダクト・設備モデリングが容易に

3D計測後すぐに使えるデータに。CAD/BIMソフトやVR機器とも強力に連携

基準球などのターゲットを置かずに計測したデータであっても、特徴形状から計測データ間の相対的な位置関係を自動認識して結合します。これにより、現場での計測や準備にかかる時間と作業負担を低減することができます。

一方、別途トータルステーションなどで計測したレファレンスポイントの座標値を入力して、点群データを座標変換することも可能です。

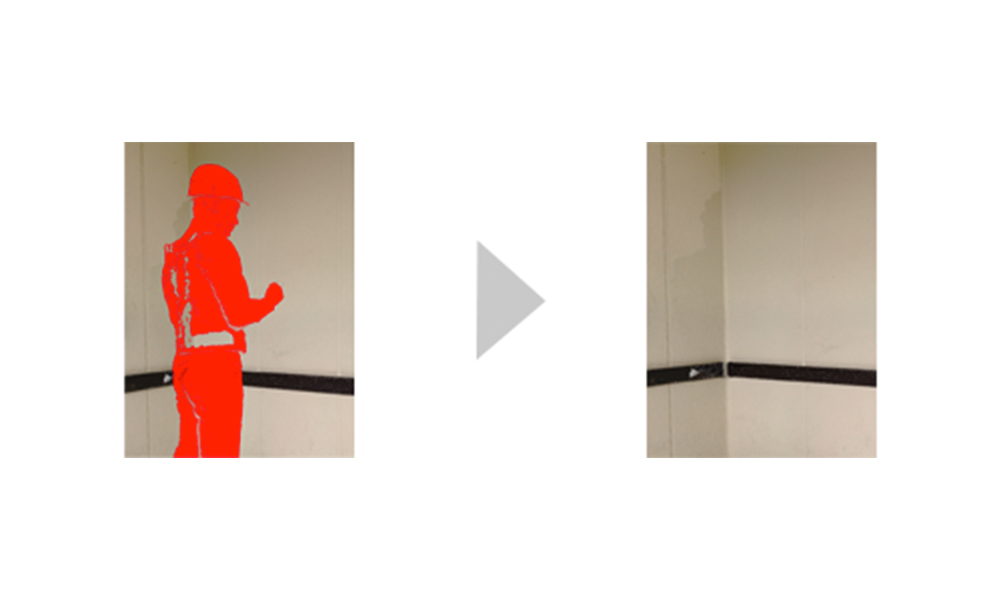

複数の計測データを重ね合わせることによって見づらくなる部分や、計測時に一時的に映り込んでしまった人影や車など、不要な点群を自動認識して除去することが可能です。

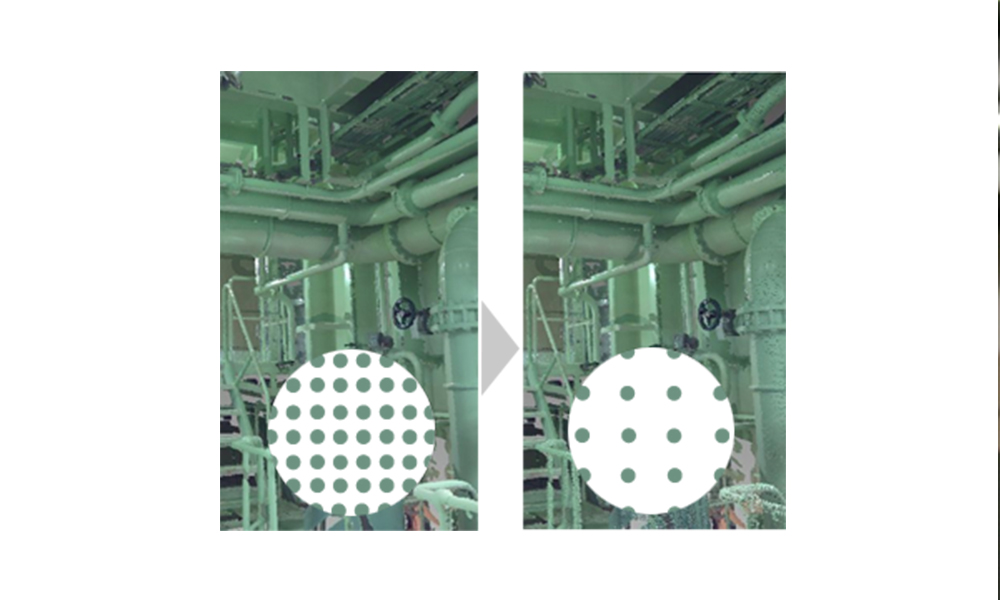

点群データの間引きを行い、データ量を削減することができます。これにより、見た目をできるだけ維持しながら配布用の軽量データを作成できます。

CAD形式のデータを読み込み、点群データと3Dモデルの干渉チェックを行うことができます。

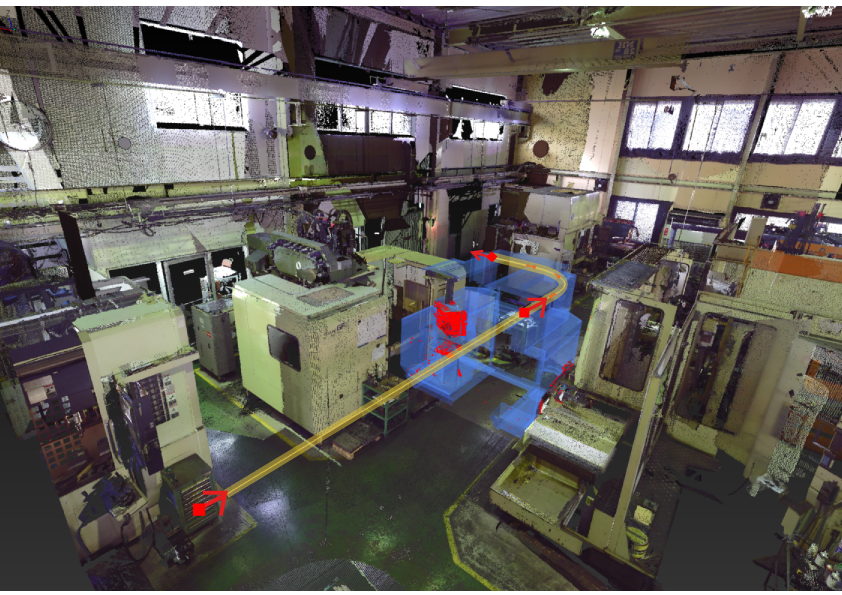

CADモデルを動かしながらリアルタイムに干渉箇所を確認したり、指定した軌跡に沿ってCADデータが自動的に動くよう設定し、点群との干渉箇所の有無をチェックしたりすることが可能です。

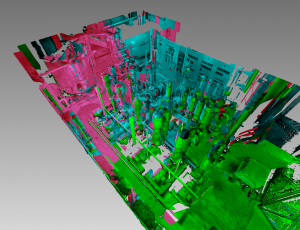

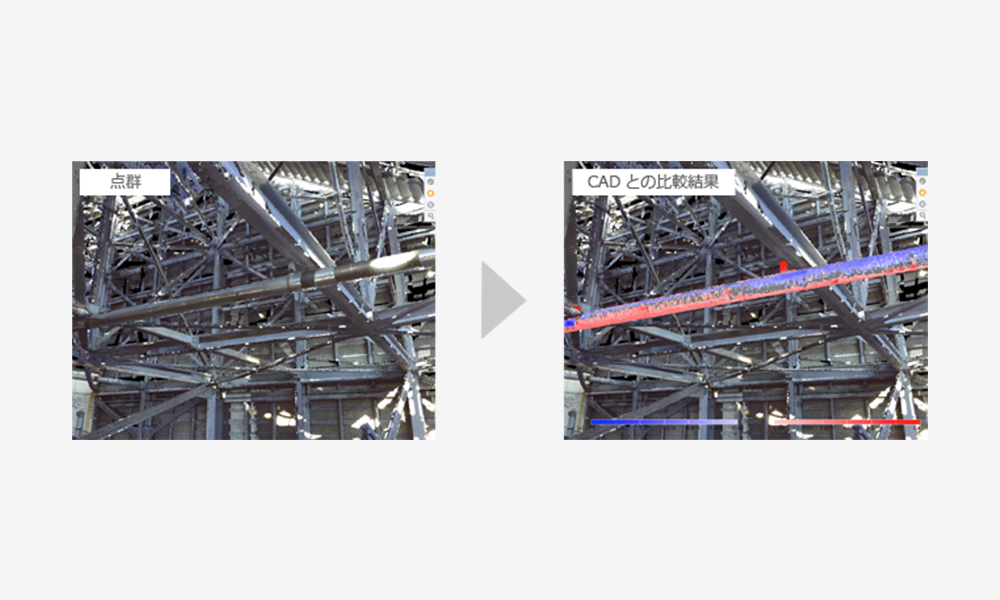

CADで設計した3Dモデルと、現況の設備を計測した点群データとの差異を自動で抽出します。計画モデルと工事結果の比較や経年変化のトラッキングなどの用途で活用することができます。

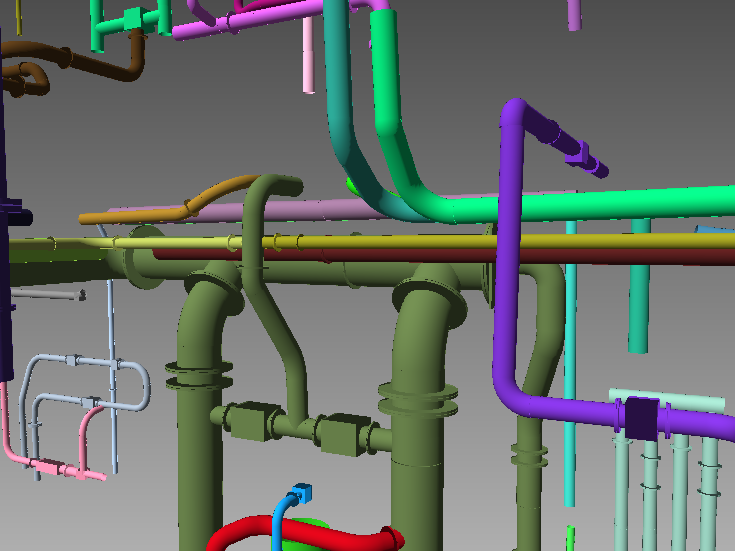

点群から自動で抽出された円柱や平面を使って、簡単なマウス操作で現場の様子をモデリングできます。

作業にかかる時間・手間・作業負担が軽減するほか、現場採寸を繰り返すといったことが不要になるため、施工前の検討や資料・図面の準備の効率化を実現します。

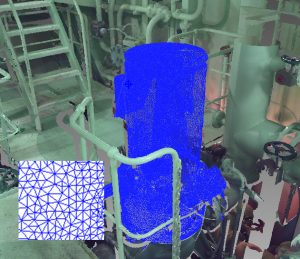

点群データから構造物のメッシュを自動で生成します。

作成したメッシュデータはSTL、VRML、OBJ形式で出力して各種CADに受け渡すことができるため、現場の設備などを手軽に3Dモデル化することが可能です。

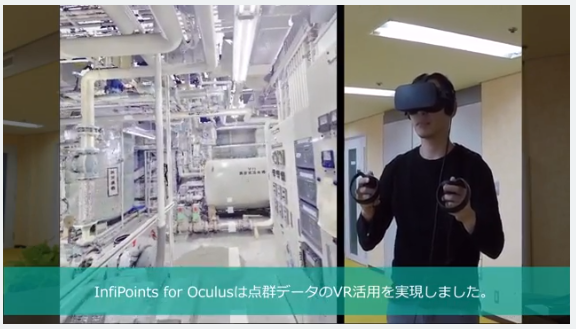

点群をヘッドマウントディスプレイで見ることができます。

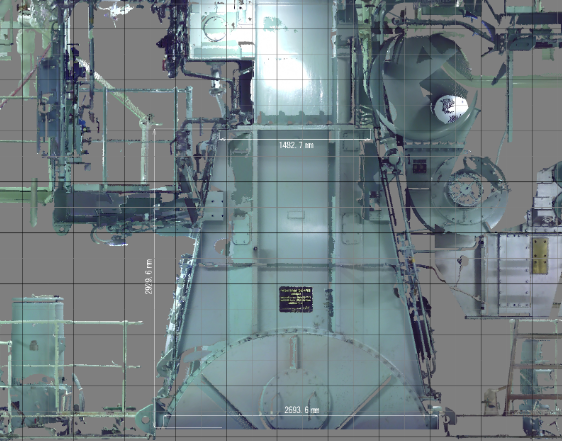

実寸に対する縮尺を指定して高解像度の画像を出力することができます。

出力した画像は紙に印刷して距離や寸法の計測に利用することができます。また他のツールにインポートして図面を作成する際の下書きとして使用することもできます。

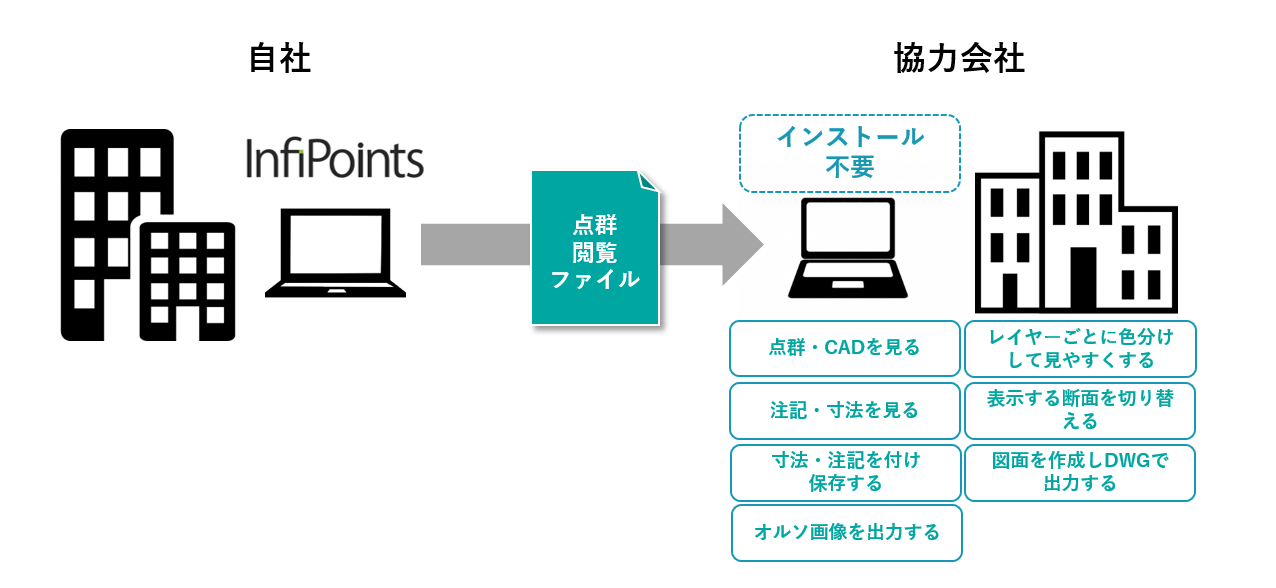

他部署や取引先に配布するための閲覧用ファイルを出力することができます。データの閲覧者はビューワなどのプログラムをインストールすることなく、3Dでの寸法計測や断面作成を行うことができます。

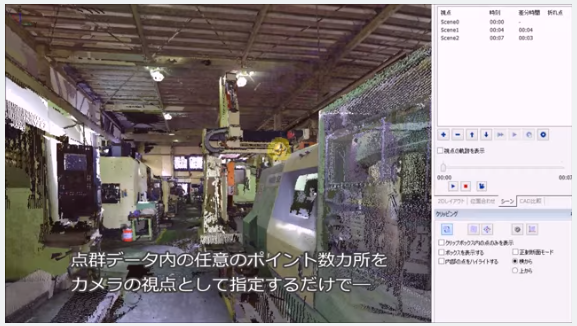

点群データを用いて高品質なフライスルームービーを作成することできます。大規模な点群データであっても、高画質のムービーを作成することが可能です。

CADデータと点群データを同時に表示できるため、工事後の状況を事前に説明する資料として活用できます。遠隔地の現場であっても明確なイメージを共有しながら工事の検討や商談を行えるため、工事計画や費用見積もりについて具体的な協議をすることが可能になります。

InfiPointsで作成した配管や鋼材などのCADデータをRhinoceros®に受け渡し、編集することができます。

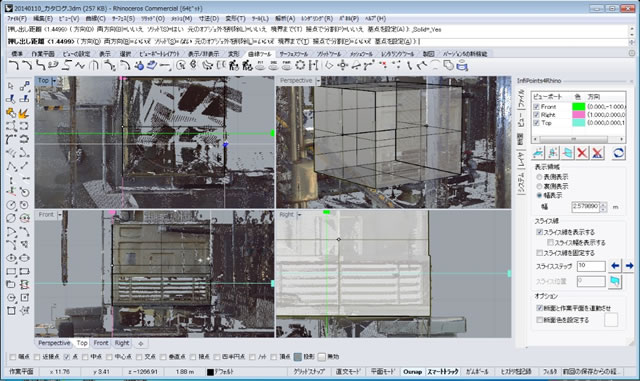

またRhinoceros®の画面上に点群データを描画し、点群に沿って形状をモデリングすることも可能です。

事前にInfiPoints本体で行ったノイズ除去やレイヤ編集の結果が引き継がれるほか、 Rhinoceros®上での断面表示にも対応しているため、点群データで参照したい形状を確認しながらモデリングを行うことができます。

※ Rhinoceros®はRobert McNeel & Associates 社の製品です。
