SolidCAM 2019 SP0 日本語版 64bit

【2024,10月】 SolidCAMの、全てのCNCアプリケーションに対応する、 CAM ソフトウェアは、SolidWorksにシームレスに統合され そして、SolidWorksモデルに全てのツールパスがアソシエィティビティがあります。
製品 SolidCAM バージョン 2019 R0 (64bit)
言語 日本語版 分類 CAMソフト

SolidCAMは2～3次元多軸ミルや複合旋盤、ワイヤーカットに対応する唯一のゴールドパートナー認定CAMです。
SOLIDWORKSに完全統合されているため、CADデータのインポートを行うことなく、部品やアセンブリモデルを直接利用して効率的なNCデータを作成できます。
設計モデルの形状や寸法が変更されると自動的に認識し加工パスに反映するため、試作や設計変更時の作業効率が飛躍的に向上します。

特長

設計部門と製造部門の完全連携

SolidCAMは設計部門で使用されているSolidWorksと完全に融合し、設計データ上でダイレクトに加工定義ができるため設計部門と製造部門の完全な連携を実現します。

設計部門と製造部門の完全連携

モデルの変更に加工データが連動

SolidCAMは設計変更においてモデルの変更を認識し加工パスを自動的に再作成。

類似モデルではモデルファイルを変更すると自動的に加工パスも更新。

製造現場での寸法公差の対応も容易。

モデル変換1 モデル変換2

アセンブリ機能を使った冶具・クランプ配置設計

SolidCAMはSolidWorksのアセンブリにリンクします。よって冶具構築をアセンブリ上で行いSolidCAM上で冶具の認識をさせれば、モデルと冶具の区別が可能です。シミュレーションでの冶具やクランプとの干渉チェックに役立ちます。

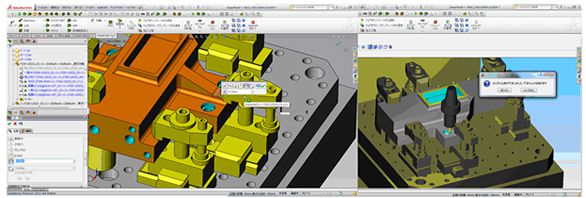

左：アセンブリ機能で治具の配置 右：ワーク･工具･治具の干渉チェック
左：アセンブリ機能で治具の配置 右：ワーク･工具･治具の干渉チェック

機能紹介

2軸盤～B軸付き複合機対応

旋削機能

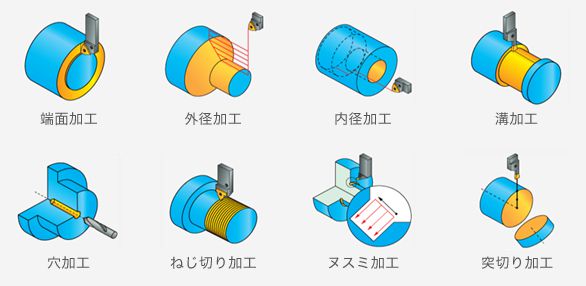

旋削では端面／外径／内径それぞれに荒、仕上げ、溝、ねじといった加工が可能。

旋削機能

旋削詳細機能

詳細な加工動作も簡単に指定できる。

仕上げ加工例
仕上げ加工例
溝加工例
溝加工例

ねじ加工例
ねじ加工例
加工後のワークを認識しているため、削り残し加工も簡単に行える
加工後のワークを認識しているため、削り残し
加工も簡単に行える


CY軸を使った加工

円筒展開モジュールにより、C軸を同期した加工が可能です。Y軸のない機械にも使用できます。

端面加工例：端面側からY軸は固定しC軸（回転軸）とX軸を同期しての輪郭加工
端面加工例：端面側からY軸は固定しC軸（回転軸）
とX軸を同期しての輪郭加工
外径加工例：外径側からY軸は固定しC軸（回転軸）とX軸を同期してのポケット加工
外径加工例：外径側からY軸は固定しC軸（回転軸）
とX軸を同期してのポケット加工

外径溝加工例：端面側からの溝加工
外径溝加工例：端面側からの溝加工		 外径面取り加工例：端面側からの溝や穴のエッジに面取り加工
外径面取り加工例：端面側からの溝や
穴のエッジに面取り加工
