MAPLE-SYSTEM (WIN) Ver. 5.2日本語版

CAD部は、倍精度データ、大容量データベース、マルチ図面、256層のレイヤーと一括表示機能、UNDO・REDO機能など、本格的なドラフティングCADのスペックを網羅しています。寸法、プロッタ出力機能も備えています。

三指定円、点群補間、インボリュート、コーナーR・C面取り、抜き勾配、連続線オフセット等の豊富な作図コマンドと拡縮、移動など充実した編集機能が、製品図・部品図から加工図への展開をサポートします。穴作図では、シンボル作図されたCADデータの自動取り込みも可能です。

社内や得意先のＣＡＤデータをスムースに受け取れる様、IGES、DXFの他、BMI、SPS、CADLなどの入力用トランスレータが標準仕様に組み込まれています。

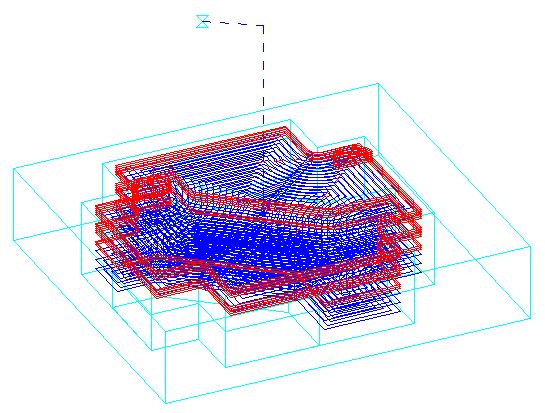

ミーリングCAMは、プロファイル加工・島残しを含むポケット加工に対応します。ポケットと島のテーパー角や島の高さが異なるような複雑な加工でも工具干渉をチェックしツールパスを計算します。Z移動のない領域加工前、穴位置からの加工開始など干渉チェックの領域加工が強力です。段差・座面の平面加工と壁面切削などが可能になりました。

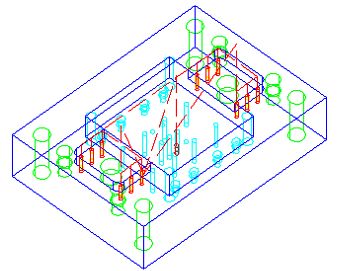

穴作図されたCADデータを基に、穴種ごとの工程展開が自動的に処理されます。工具ごとの並べかえや削除等の工程編集機能、そしてチェック機能も充実しています。

テーパー/コーナー処理、自動結線、セカンド/サードカット、切残し/切落し、エッジ処理、上下異形状など、ワイヤ加工に特有の細かな形状・加工設定がおこなえます。コアレス加工も強化されました。
