ESPRIT 2019 R1 日本語版

ESPRIT   ProfitTurning™ （プロフィットターニング）

ESPRIT2016には、切削の物理演算に基づいた新しい高速旋盤荒加工方法があります。

• 切削負荷一定
• チタン、インコネル、耐熱超合金やステンレス鋼などの難削材料に、優れた切り屑処理。
• 不規則な切削負荷やビビりを抑制
• 大幅に工具寿命を向上
• 全体的な送り速度増加
• 丸駒インサートを使用し工具接触幅を制限
• ジグザグ動作でインサートエッジを最適化

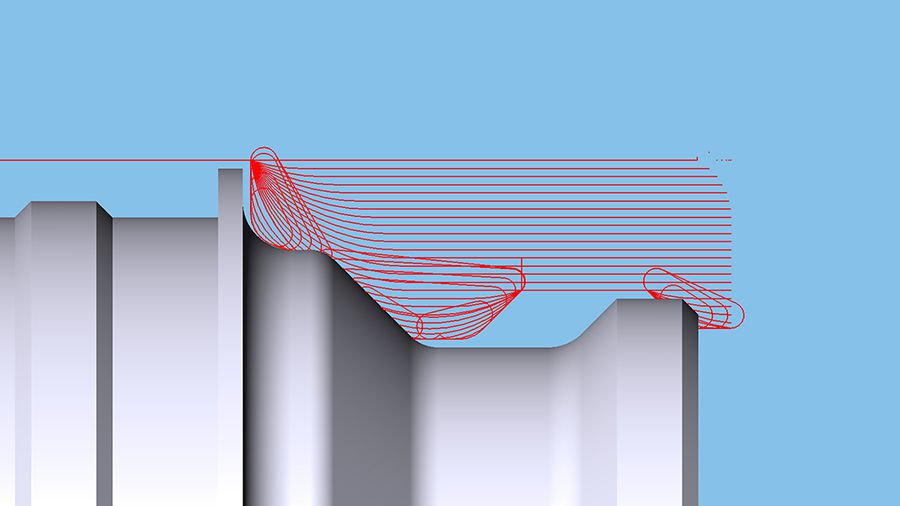

従来のダイヤモンドや正方形のインサートでの切削や切込みに比べて、ESPRIT ProfitTurning™テクノロジーは、丸駒インサートを使って円運動による切削を行います。この加工方法は工具進入時は遅い速り速度で接触し、直線運動時には送り速度を最大化します。切削終了時には再び自動的に遅い送り速度に抑えます。また、ProfitTurning™はジグザグの動きによってインサートエッジの両方を活用し加工効率を最大限に引き上げます。

ProfitTurningは常に速い送り速度による加工を可能にし、工具負荷を減らすことによって工具寿命を向上します。

この革新的なツールパスの加工方法は、インサートの接触角度を減らし、一定の切削負荷を維持し、不規則な切削力とビビりを抑止する減らすことによって、工具寿命を大幅に向上させます。

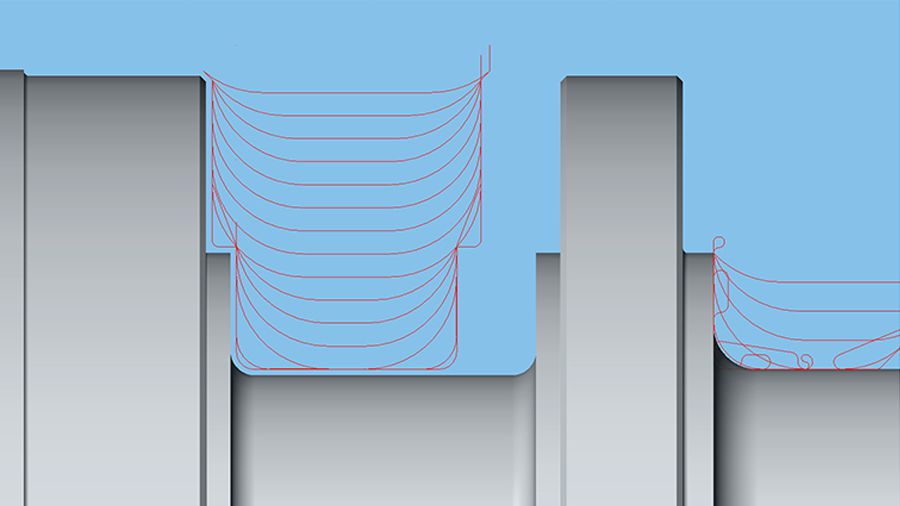

ProfitTurningの加工方法は溝加工サイクルでも使えます。

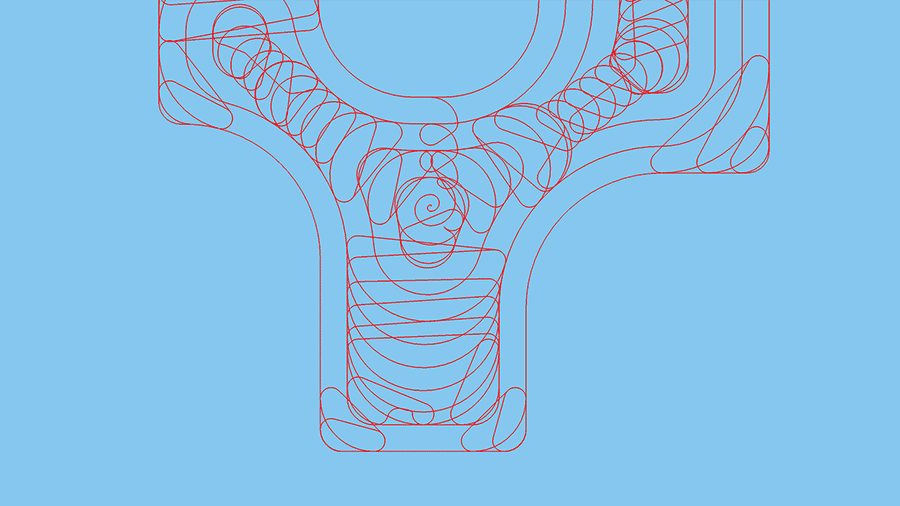

ESPRIT   強化したProfitMilling™ (プロフィットミリング）

ESPRITの革命的ProfitMilling™テクノロジーには、どんなポケットタイプでも、ただ一つの設定でトロコイド運動のサイズをカスタマイズする高度な機能があります。

• 簡単に最大トロコイド幅または工具径割合％で設定
• すぐにツールパスのトロコイドの動きの量を調整
• 微小なトロコイド円弧を抑制し加工パスを長く最大化

新しい最大トロコイド幅パラメータを使用すると、任意のサイズやポケット形状に対し、大きなトロコイド
運動を生成するようにその幅を調整することができます。

ESPRIT   改善したポケット加工＆等高線荒加工サイクル

ESPRIT 2016では、ポケットと変数Zレベル荒加工サイクルの追加動作設定に新しいオプションがあります。追加動作オプションは一定の工具接触のために指定されたステップオーバーを維持し、最終部品の品質を向上するようになだらかで適応したツールパスを作成します。

• 一定の工具接触を維持
• 高速加工には適さない箇所を簡単に加工
• 小さな角度の鋭いコーナー部で工具寿命改善

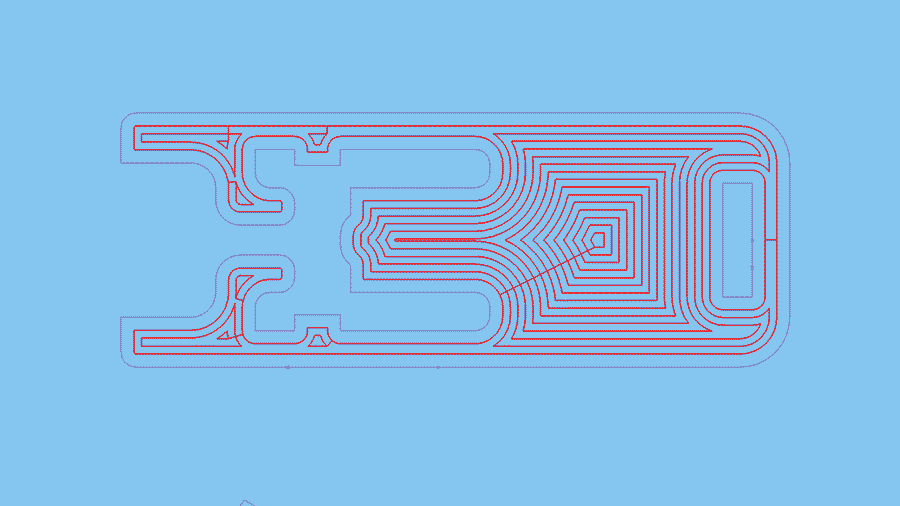

追加動作にて、最小限なステップオーバー後もステップを刻みます。

ESPRIT 強化したシミュレーション

ESPRIT 2016の強化したシミュレーション・エンジンは、加工精度、品質や安定性を損なうことなく最大14倍もの高速なシミュレーションが可能です。

• 高品質の表面仕上げ
• 最適なツールパスの作成
• 強化したシミュレーション速度

ESPRIT   CADデータ取り込みのサポート拡大

ESPRITは、CADソフトウェアのサポート範囲を拡大し続けます。 ESPRIT 2016では簡単に次のCADファイルを取り込むことができます。

• Rhino 3DMファイル
• SolidWorks スケッチデータ
• CATIA V6 3DXMLファイルバージョン2011x-2013
• ACISファイル バージョン21まで
• Parasolidバージョン28まで
• CADファイルサポート拡大
• CADモデルからすばやくフィーチャ作成

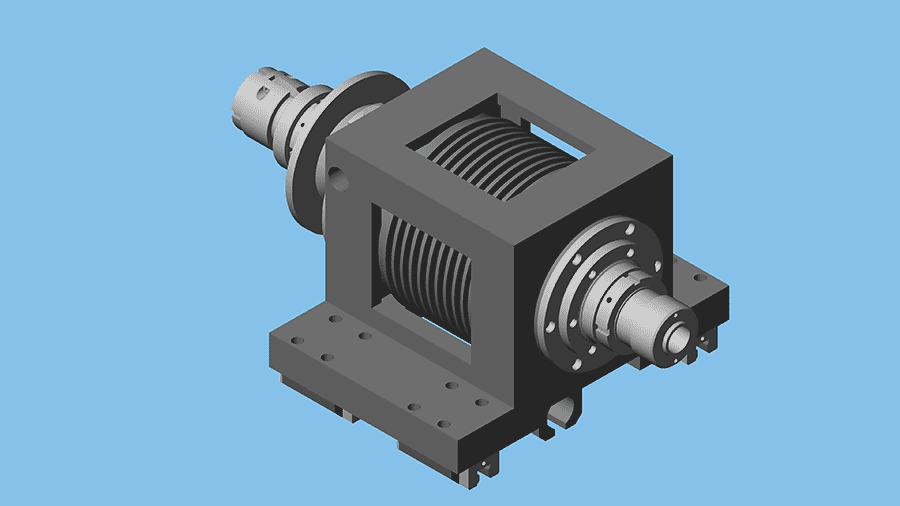

アセンブリモデル取り込み時にFXフィーチャ技術対応

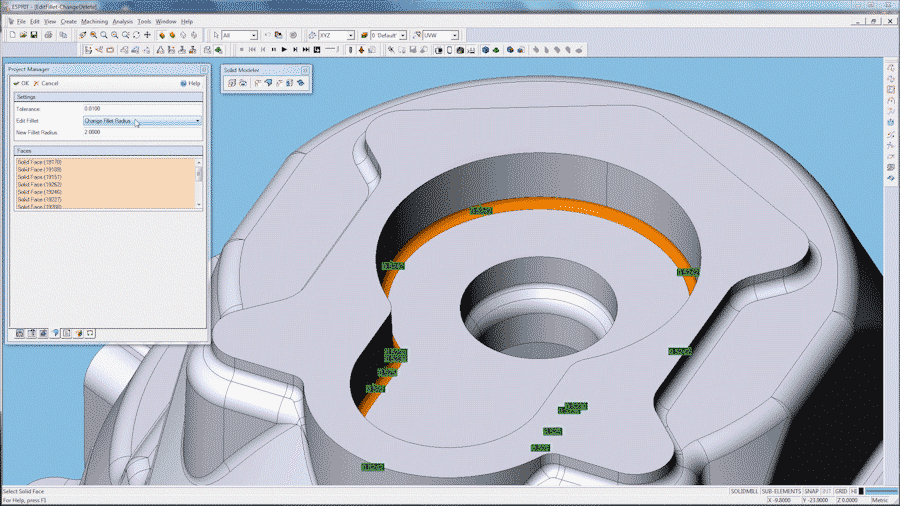

ESPRIT    簡単にフィレットを編集

ESPRIT2016の新しいフィレット編集コマンドは、簡単にフィレット面を削除したり、半径を変更することができ、またフィレット半径の中心に沿ってスパインカーブを作成することが出来るようになりました。

• 簡単にフィレット半径値を評価
• 工具径で形作るようにフィレット面を削除
• CADファイルを改訂することなく、フィレット半径を変更
• ドライブ曲線として使用するスパインカーブを抽出

ESPRIT 2016の新しいフィレット編集コマンドは、ユーザーがCADソフトウェアで開
くことなく、フィレット半径を変更することができます。

ESPRIT    サーフェイスの微小な欠陥をスムーズ化

A new Smooth Surface transformation command has been added in ESPRIT 2016 to smooth micro-defects not noticeable at first glance. The Smooth Surface command makes it even simpler to correct surface defects based on ESPRIT's enhanced smoothing algorithm.

• サーフェイスの欠陥を正しく単純に
• 強化されたスムーズアルゴリズムで、サーフェイスの欠陥を滑らかに
• ESPRITの属性マネージャでスムーズ属性を比較

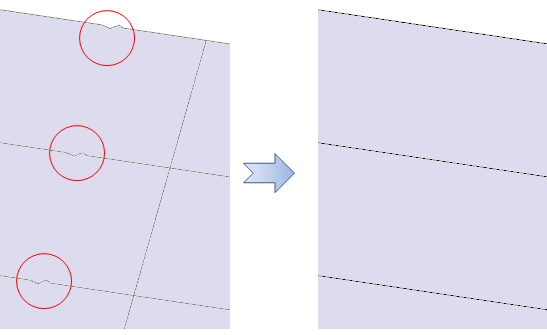

ESPRIT 2016を使用してサーフェイスにおける幾何学的な微小な欠陥を編集することで加工オペレ
ーションのための滑らかなサーフェイスに補正します。

ESPRIT   複雑な穴を自動的に認識

ESPRIT 2016の新しい穴認識機能は、ソリッドモデルの単純なものから複雑なものまで加工するすべてのタイプのドリル穴を簡単に認識します。

• 開いた穴の開口角度を定義
• 自動的に複雑な穴のさまざまなタイプを認識
• 同軸穴の設定で１つにあるいは分割した穴を定義

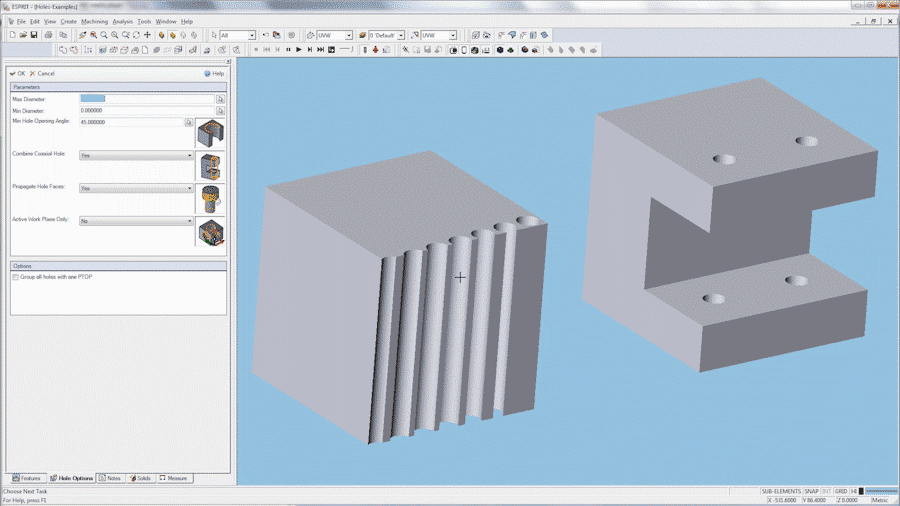

ESPRIT 2016の新しい穴認識機能は、必要に応じて自動的に部分的および同軸穴や名前を含めた穴の種類を認識します。

ESPRIT  湾曲した壁を簡単にプログラム

ESPRIT 2016の自動チェーン機能は、ソリッドの床または底部の特性を認識し、自動的に方向を決定します。隣接する壁ではなく、平面で湾曲しているときにこの強化機能は特に有用です。

• ソリッド要素からの深さ/ドラフト角度/加工方向を自動認識
• 短いフェース面のループ内の最長部分を見つけます
• 湾曲した壁の深さを検出

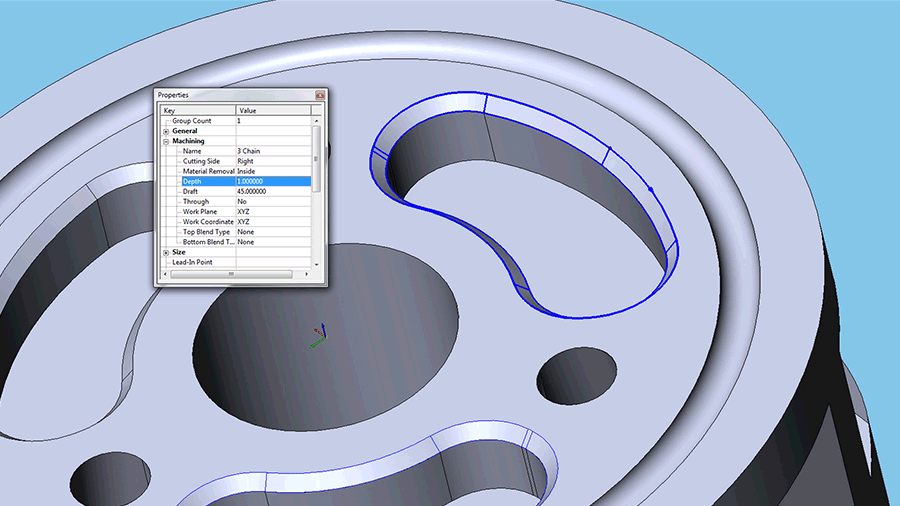

ESPRIT 2016での新しい自動チェーン機能は、ソリッド要素からの深さを認識。

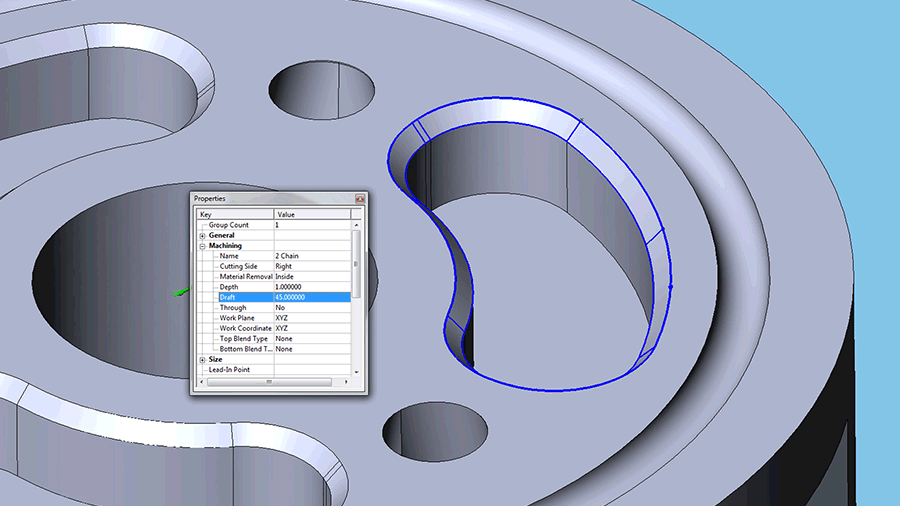

ESPRIT 2016での新しい自動チェーン機能は、ソリッド要素からドラフト角度を認識。

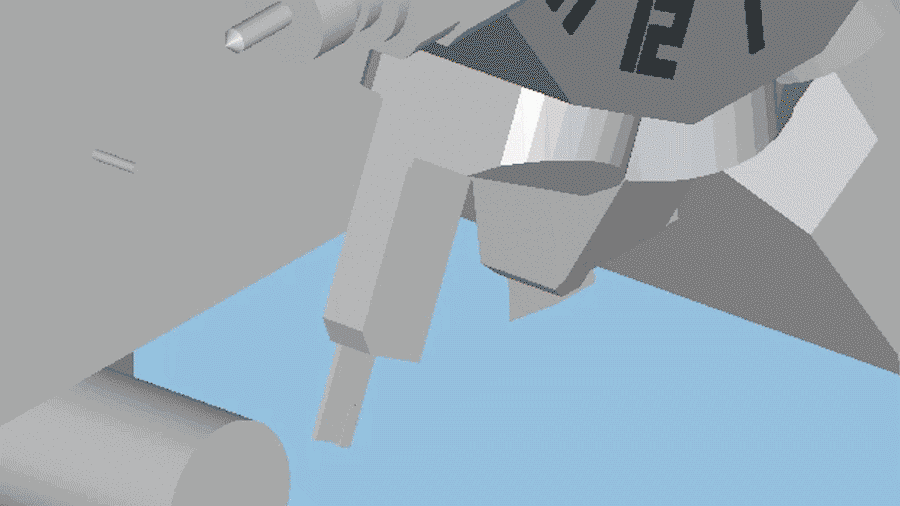

ESPRIT  カスタム工具モデル設定

ESPRITの新しい工具モデル設定機能は、エンドユーザーがマシンセットアップに工具ホルダーのソリッドモデルを追加/変更/削除することができます。工具モデル設定でホルダとしてインポートするモデルはSTLモデルとしてESPRITで作成することができます。

• 工具モデル設定ダイアログで簡単に工具とホルダーの位置を調整
• ホルダーに工具を正しく配置するオフセットを追加
• ミリング工具および旋盤工具で設定可能

ESPRIT 2016の新しい工具モデル設定機能により、ユーザーは柔軟に工具とホルダを管理
することができます。ユーザーはミリングと旋削の両方のための工具ホルダの
ソリッドモデルを作成し、保存してタレットに取り付
けることができます。

ESPRIT MachiningCloud アドイン

大手切削工具メーカーから工具の選択とアセンブリを組み立てを素早くするツールとしてESPRIT 2016はMachiningCloudと相互に連携します。MachiningCloudアプリケーションは、工具の選択や定義、またバーチャル的にアセンブリの組み立てを行い、そのMachiningCloudジョブを直接、自分のコンピュータや共有ユーザーに直接送ることができます。

• MachiningCloudアプリで工具を組み立て、ESPRITに直接送ることが可能
• ESPRITの工具マネージャーにMachiningCloudジョブを直接インポート
• 部品の情報を与え、MachiningCloudで推奨切削工具を検索しリストを生成
• ESPRITでバーチャル切削工具をシミュレート

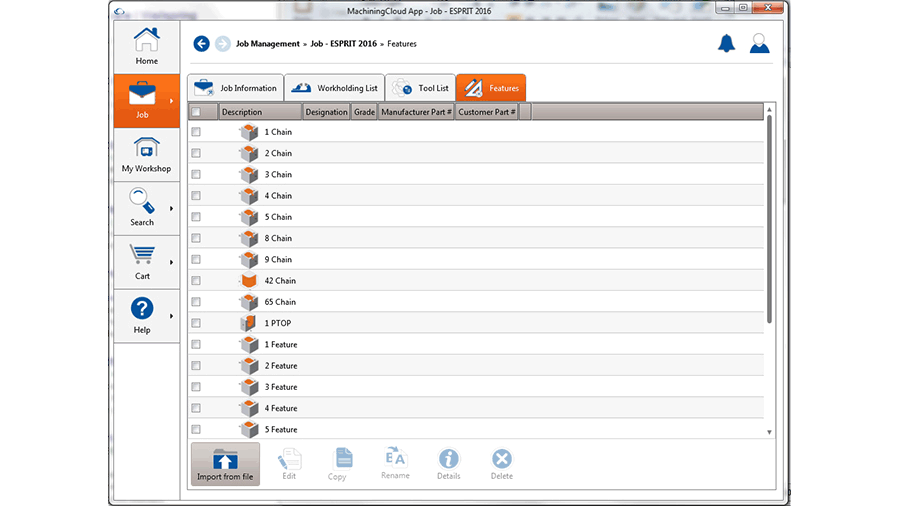

 ワンクリックでESPRITで選択したすべてのフィーチャをMachiningCloud
アプリにインポート。

ESPRIT バレル工具サポートを拡大

ESPRIT 2016はさまざまな同時5軸および3軸加工サイクルにおけるバレル工具をサポート。

• 5軸スパイラル荒と仕上げ、5軸ポート仕上げ、5軸コンポジット、および5軸輪郭加工にバレル工具サポートを拡大
• 3軸等高線荒と仕上げ、平行な平面仕上げおよび床仕上げでバレル工具サポートを拡大

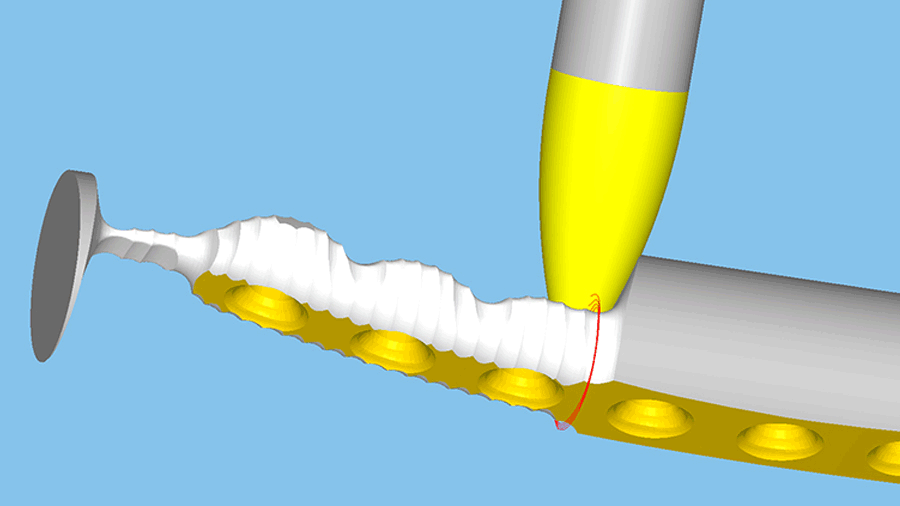

ESPRIT 2016のバレル工具サポートは、スパイラル荒加工と仕上げを含む5軸や3軸サイクルに適用範囲を追加し拡張しました。

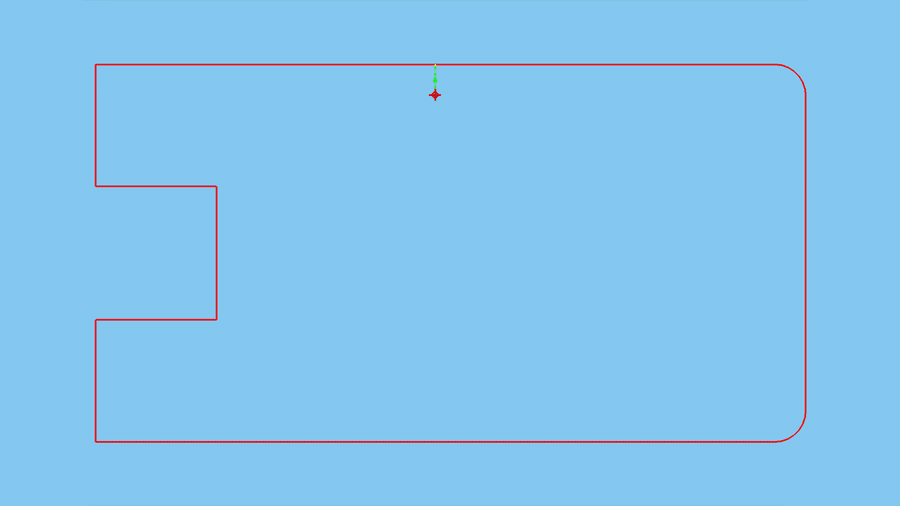

ESPRIT 新しいコーナーや逃がし

ESPRIT 2016はコーナーで送り速度を低下や最終的な部品形状の精度に影響を与えることがなく規則的なツールパスに準じます。既存の半径があるコーナーにはクリアランスを与え、新しいコーナーや逃がしフィーチャを追加します。

• コーナーの送り速度を増加
• 最終部品形状を保持
• 内部のコーナーに半径や面取りのオプション

ESPRITはコーナーおよび逃がしを利用することにより、シャープコーナーの内部および外部に、半径または
面取りを追加するいずれかのオプションがあります。

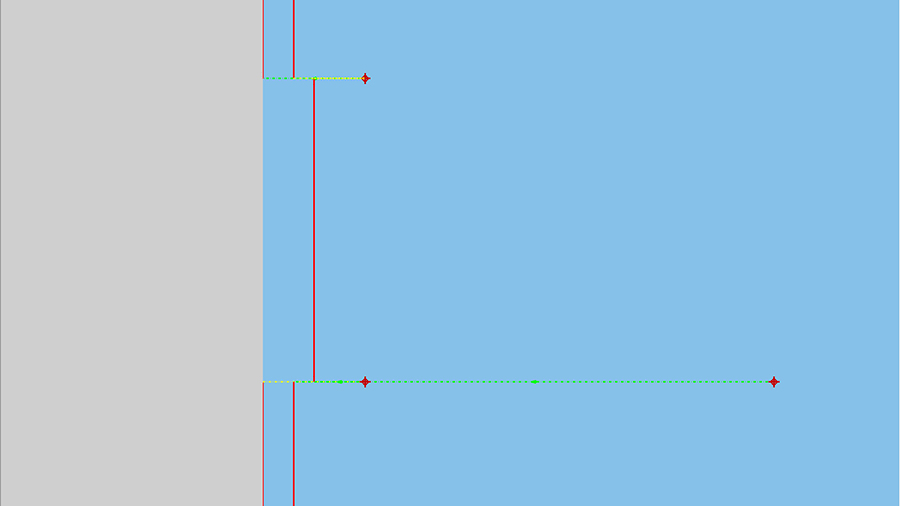

ESPRIT   カットオフクリアランスのオプション

ESPRIT2016は簡単にカットオフを移動する追加のクリアランスを指定できます。非切断パンチやダイのための後工程による研削を抑制します。新しいオプションのカットオフクリアランスは加算または減算することができます。

• 後工程での研削時間を削減
• 簡単なカットオフ移動のクリアランスの修正

後工程での研削の必要性を無くすため、ESPRITには単一のカットオフパスにクリアランスを追加します。

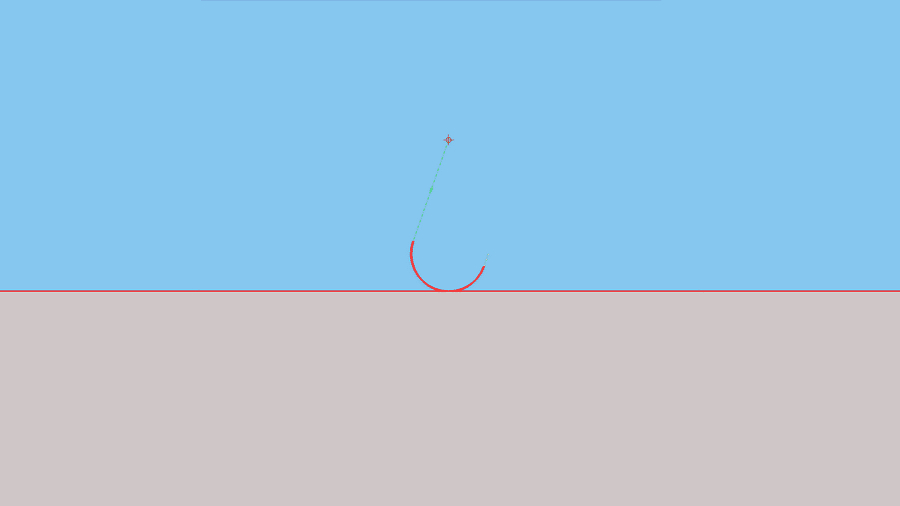

ESPRIT  荒加工を単純化

ESPRIT 2016では仕上げ時の円弧進入および退出動作に影響しないように、荒加工パスの進入の両方を直接移動に変換します。

• ダイのバリを抑制
• 最終部品の品質を向上

ESPRITではバリを防止するために、荒加工パスの入口/出口点で、仕上げパス通過時に入口/出口点の半径に影響を与えることなく直接動作に変換することができます。

ESPRIT  新機能：最初のカットオフを最適化

ESPRIT 2016の高度なオペレーション並び替えに追加された新しいオプションは結線穴がないエリアでのワイヤーの再結線を抑制します。最初のカットオフを最適化は初期位置で結線穴で再結線を行い、変更での問題を解決します。

• 様々な部品を無人加工
• 毎回、結線穴でのワイヤー再結線

ESPRIT  改善したスワーフ加工

ESPRIT 2016に追加されたスワーフ加工の新しい一定増分高さオプションは切削パスを改善します。このオプションにより様々な高さの壁がある場合に優れた切削パスを作成します。

• 無駄なプランジ動作の削減
• すべてのパスで一定の切削深さ
• きれいな切削

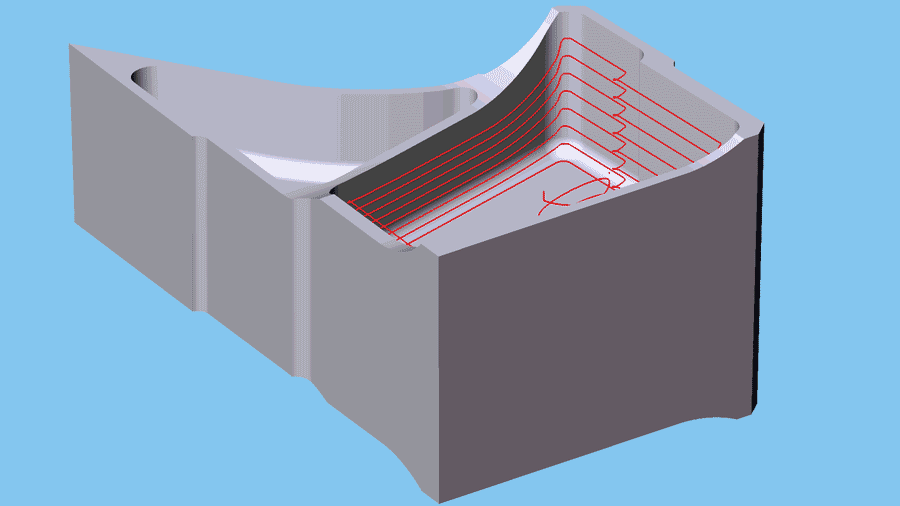

ESPRITのスワーフ加工は可変な高さの壁にきれいな均一な
増分高さでの改善したツールパスが可能です。

ESPRIT  スムーズなスパイラル仕上げ加工

ESPRIT 2016での新しいスムーズなスパイラル仕上げ加工は、パート面とサーフェイスをスムーズにし、ツールパス生成が改善します。

• サーフェイスのねじれをスムーズに
• 部品サーフェイスの目に見えない欠陥を除去
• 均一な工具軸方向

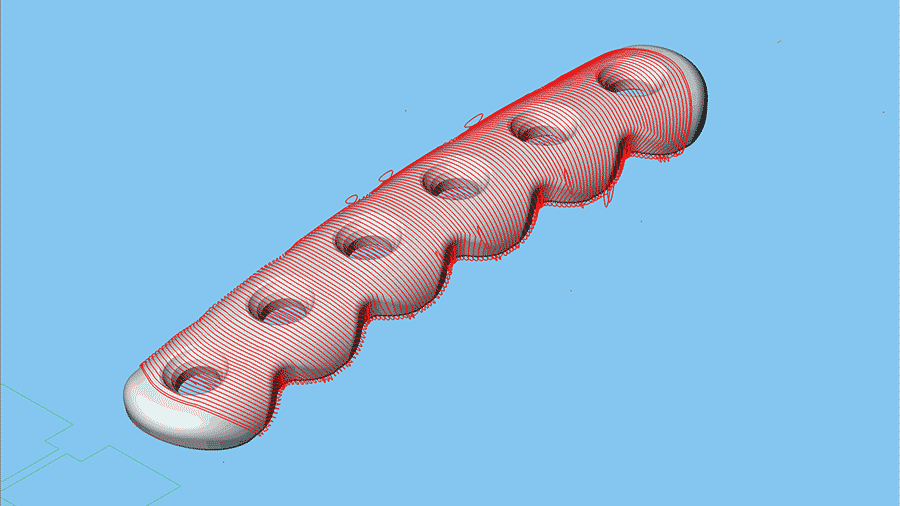

5軸スパイラル仕上げサイクルにて、ESPRITを使って見えないサーフェイス欠陥
を除外するためにワンクリックでツールパスをスムーズにします。

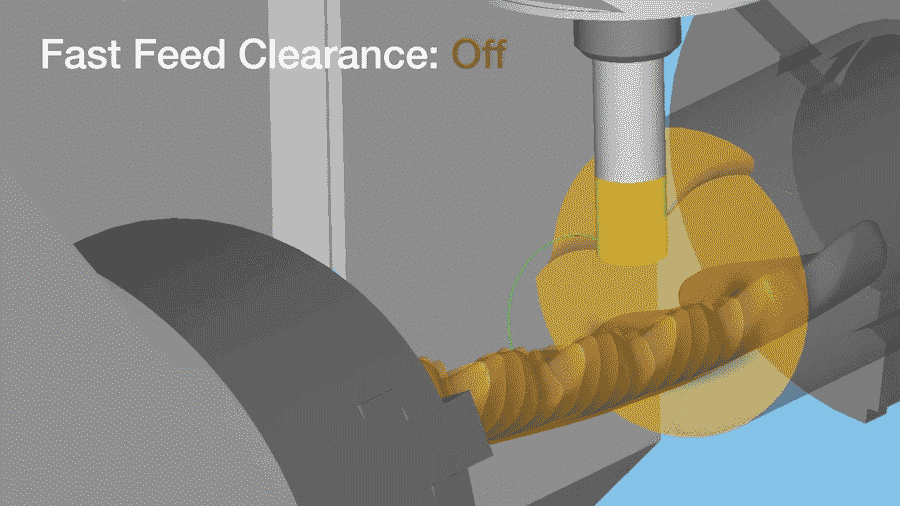

ESPRIT  クイックスパイラルクリアランス

ESPRIT 2016では、5軸スパイラル荒加工を使用する際、工具が材料に接触していないときに移動を高速化します。これは早送り動作よりも滑らかにエアカット部分をスキップし加工時間を削減することができます。

• 加工時間を削減
• ストックから安全クリアランス距離
• エアカットの動きをスピードアップ

工具がエアカットにあるときに、高速クリアランス機能を使用して送り速度
をスピードアップし加工時間を削減します。

ESPRIT 3D工具補正

ESPRIT 2016でGコードを変更することなく、工具半径の変更可能です。このオプションは、5軸コンポジット、スワーフ、輪郭、スパイラル仕上げ、およびポート仕上げ加工サイクルで利用できます。

• 5軸サイクルで工具半径を変更

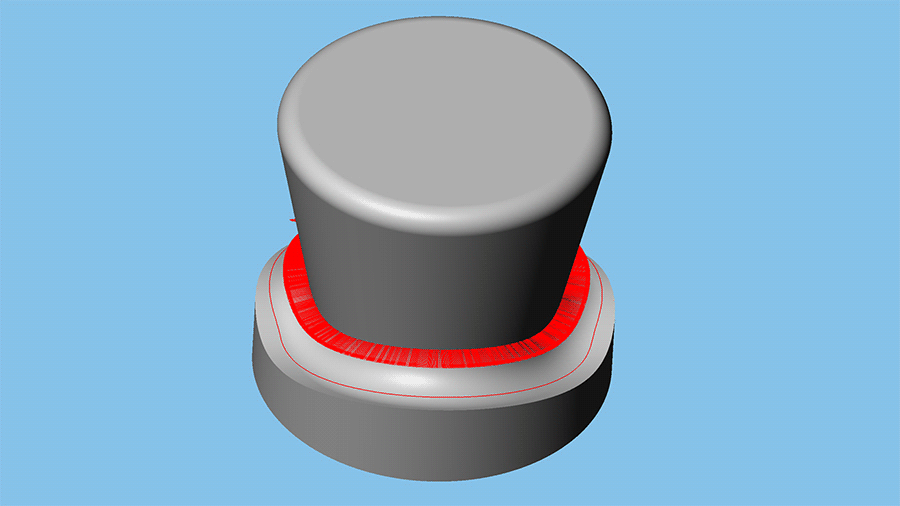

3D工具補正ツールパスは、工具の接触ポイントの
座標と法線ベクトルのセットを出力します。

ESPRIT   干渉のない外部リンク

ESPRIT2016は、マシンセットアップの外部リンクを計算するための新しい方法があります。 5軸加工オペレーションが加工リストにある場合、全てのソリッドを参照し衝突のない外部リンクを作成します。

• 同時5軸の干渉のないリンク

ESPRIT   同時5軸 回転軸ソリューション

ESPRIT2016は、次の加工角度に移動する複数の方法が場合、工具および/またはパーツに適切な角度を選択することができます。各回転軸は属性ブラウザの回転角によって編集可能で、第１回転角度を変更すれば、第2回転角度は自動計算します。

• 回転角度を選択/変更
• 自動計算を避けるオプション
