MAPLE SolidMill FX Ver.11.0 日本語版

SolidMill
【2024,10月】 ソリッドベースの３軸ミーリングと穴加工、２Dベースの２軸・２軸半・穴あけ・ワイヤカット加工を統合
これ一台で、パラソリッド,IGES,DXF/DWGデータから驚くほど簡単に加工データが作成できます
高速加工機、一般加工機、ワイヤー加工機を効率よく稼動させます。
部品加工用機能限定版のSolidMill　SX　がファミリーに加わりました。除かれる主な機能は「面沿い加工」「等ピッチオフセット加工」 「等高線仕上げのスパイラル動作」です。
製品 SolidMill バージョン 11.0 (32bit / 64bit)
言語 日本語版 分類 CAMソフト
SolidMill FX

高速加工対応3軸CAMとParasolidベースの3次元CADを備えた2次元/3次元のワンストップCAD/CAMシステム。
Parasolidの他、IGES、DXF/DWGなど多様なデータ形式を読み込み、2次元作図、3次元のソリッド／サーフェスモデリングが可能。2次元／3次元CADは相互にデータを移行できる。
これらのCADデータをベースとして、2軸／3軸のミリング、穴加工、ワイヤカットのCAMにより、各種NCデータを出力。

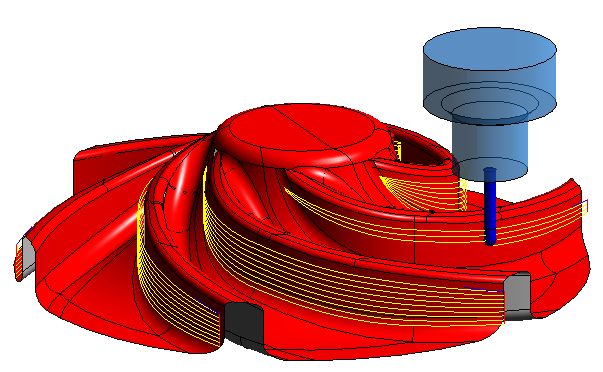

特にミリングCAMにおいては、高速加工に対応したカッターパスと切削条件を算出。また、多方向からミリング／穴加工を行う割り出し加工にも対応。
切削シミュレーションによる切削結果の事前チェック、機械シミュレーションによる機械・構造物の干渉チェックが可能。

SolidMillFX V11新機能

SolidMill３軸CAM機能

  1. 荒加工機能 ---- 丸駒工具使用の荒加工を高速化
  2. 荒加工機能 ---- 高精度のホルダ干渉チェック
  3. 荒加工機能 ---- 初期インストールのパターンをオフセットコーナーR付きに変更

  1. 等高線仕上げ ---- 領域優先（強）の順番で加工
  2. 等高線仕上げ ---- 斜面沿いピッチ（曲線指定）
  3. 等高線仕上げ --- 傾斜逃げ機能

  1. コーナーR部削り残し加工 --- 溝認識による面沿い部パスの抑制
  2. コーナーR部削り残し加工 --- ペンシル加工モード

SolidMill３Dベース２軸CAM機能

  1. エッジ輪郭加工の複合アプローチの距離を工具直径比率で指定
  2. ３D穴加工機能 ---- ヘリカル円弧補間出力。PTN定義に新パラメータ

SolidMill切削シミュレーション

  1. シャンクと立壁の衝突を厳密に評価
  2. 一周円のパスチェック、切削シミュレーション表示の改善

SolidMill２D&3D ユーザーインターエイス

  1. ２Dと３Dのツールバーを分離。２D CADツールバーを増設
  2. ネットワークドライブへの保存時にローカルにもファイルをバックアップする機能
  3. ２D CAD印刷範囲の枠内範囲指定
  4. 枠内検出時のグラフィックスの改善

SolidMill３D CAD機能

  1. 直方体、円柱、多角形、円錐・円錐台コマンドの改良
  2. 単純スイープ、曲線スイープの改良
  3. ファセットボディの読み込み

SolidMill２D ２軸CAM機能

  1. Z加工範囲を０．０００１まで指定可能

SolidMill２D CAD機能

  1. 角丸めコマンドを、円に対しても適用できるようにしました。
  2. ２接図形指定の円の作図コマンドで、候補の現れる順序を改善
  3. 特徴点表示の文字の大きさと間隔の設定

SolidMillOS

  1. Windows VISTA（32,64）
  2. Windows 7（32,64）
  3. Windows 10 （32,64）

  1. 推奨 Windows 7（64） メモリ8GB以上
