POWERMILL 2019 ( 64 ビット) 日本語版

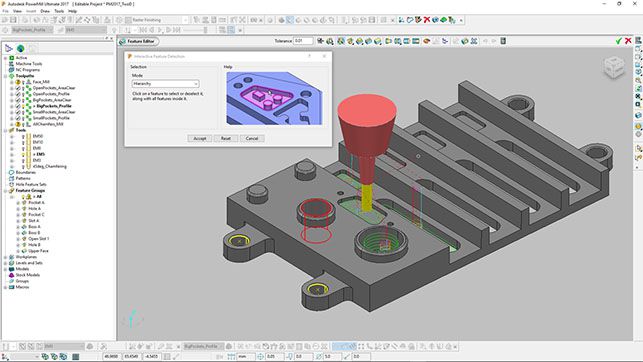

PowerMill   2.5D プログラミング

2.5D プログラミング ツールキットで 5 軸加工を補完できます。

3D でモデリングされた、さまざまな形状を認識して、一連の 2D 加工ツールパスを作成します。

3D モデルと 2D 形状に対して干渉をチェックし、安全性と信頼性を高めます。

• 2D 形状の認識
• 穴あけ加工、リーマ加工、ねじ穴加工
• ポケット フライス加工
• スロット加工
• 面取り
• おねじ切り加工
• 干渉のフル チェック
• 入れ子形状

PowerMill高度なパフォーマンス

PowerMill は、サーフェス、ソリッド、メッシュで構成される複雑な大型パーツの加工に威力を発揮します。

PC の処理能力をフル活用し、高品質なツールパスの計算、検証、最適化をすばやく実行します。

• ツールパスの高速計算
• 複雑な大規模モデルに最適
• 64 ビット マルチコア
• バッチ処理
• バックグラウンド処理
• 高速なシミュレーションと検証
• 信頼性の高い高速ポストプロセッサー

PowerMill高速荒取り

高速な荒加工でパーツをすばやく製造できます。

材料除去率を最大化し、カッターの寿命を延ばすために一定の 工具負荷で滑らかなツールパスを生成します。

• 超硬工具に最適化された高速加工
• チップ式工具に対応した高速加工
• かけ上りに対応する取り残し荒加工
• トロコイド荒加工
• アダプティブな各部のクリアランス
• 高効率な削り残り荒加工
• スムーズなツールパス動作
• 工具全径での切削を最小化
• ストック モデル
• 3 + 2 加工

PowerMillあらゆる仕上げ方法をカバー

多彩な 3/4/5 軸加工仕上げが用意されています。

パーツの形状と切削加工のニーズに合わせて、最適なツールパスを選択できます。

優れた表面仕上げを実現し、手仕上げの磨き工程を短縮します。

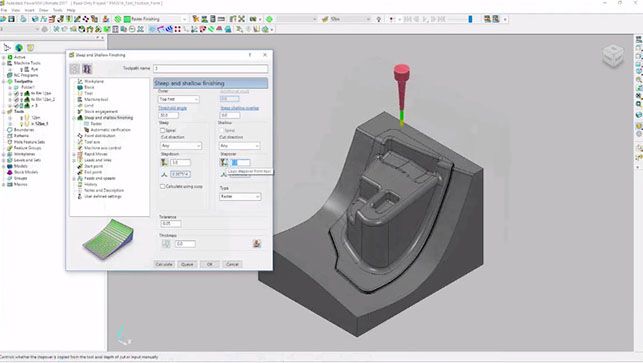

• 急勾配と緩斜面の切削
• 等高線加工の最適化
• スパイラルによる等高線
• 放射状/走査線/スパイラル
• 走査線を円弧で接続
• 3D オフセット
• コーナーの選択
• 輪郭
• スワーフ
• 平面
• サーフェスの投影
• 点/線分/平面の投影
• フローライン

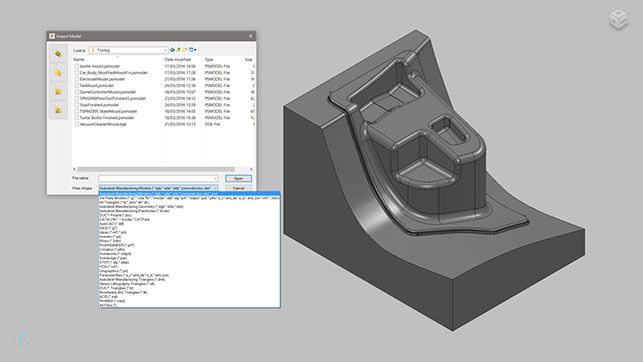

PowerMill すべての CAD をサポート

サーフェス、ソリッド、メッシュを、すべての主要な CAD システムから読み込むことができます。

読み込まれたデータの品質に関係なく、高品質のツールパスを作成できます。

• 一般的な CAD ファイル（IGES、STEP、DXF、STL）
• サードパーティ製品で作成した CAD モデルを読み込むことが可能（Premium/Ultimate）
• サーフェス、ソリッド、メッシュ データからのツールパス作成
• 複雑な治具を定義
• 低品質なデータを問題なく処理

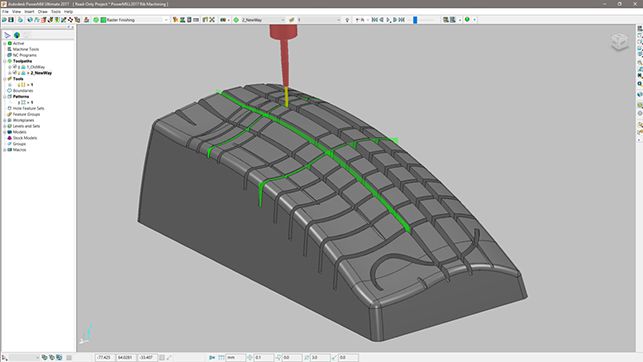

PowerMillリブ加工

工具にやさしいツールパスで、モールドやダイなどの金型のリブ の深さに関係なく加工できます。

EDM（放電加工）に代わる低コストの手法として、コストを削減しセットアップ時間を短縮できます。形彫り用の設備が不要になり、生産性が向上します。

• リブをすばやく特定
• リブの壁、センター、または両方をフライス加工
• 垂直方向のリブやテーパ状のリブを処理
• 加工順序とオフセットを最適化
• エア カットを最小化

PowerMill    5 軸加工

5 軸プログラミングで複雑なパーツを製造できます。工具の軸をさまざまな Toolaxis モードから選択し、あらゆる加工方法を組み合わせて用いることで、スムーズなツールパスを作成できます。

• 点/カーブ/線に基づいて軸をコントロール
• 点/カーブ/線に基づいて軸をコントロール
• 軸の制限
• スワーフ加工/フランク加工
• フローライン加工
• 5 軸取り残し仕上げ
• スムーズな軸の動きをインテリジェントに制御
• 干渉を回避するように工具の傾斜を自動制御
• 加工機の動作を解析し最適化

PowerMill高度な 5 軸コントロール

5 軸プログラムを高度な方法でコントロールできます。

ツールパス全体を変更したり、個別の領域の精度を上げることで、マシンの動作とサーフェスの最終仕上げを改善します。

切削工具の寿命を延長し、加工機の破損を防ぎます。

• マシンの動作の解析
• 軸の反転の検出
• 軸の動き全体の変更
• 一部分の軸の動きの編集
• マシンの動作のスムージング
• マシンの保守の軽減

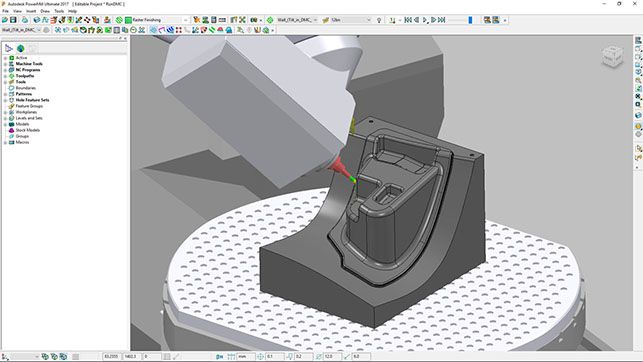

PowerMill3 + 2 プログラミング

3 + 2 軸加工により、パーツ加工の段取り回数を減らせます。 アンダーカットなど工具が届きにくい複雑な形状を特定したり、短い工具を的確に制御してスピーディに加工できます。

• アンダーカットのシェーディング
• 工具の自動方向調整
• 5 軸の穴の検出と穴加工
• ストック モデルを利用したパス作成
• 荒取りと取り残し荒取りの最適化
• すべての仕上げパスの利用が可能
• ダイナミック マシン制御

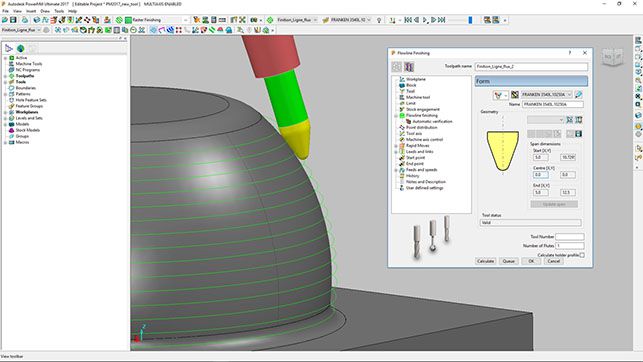

PowerMill様々な工具のサポート

様々な切削工具を使用することができます。 工具データベースを作成し、加工に合わせて工具を選択しましょう。

3/5 軸加工に必要な様々な工具を組み合わせ、ニーズに合わ せて最適な方法でパーツを加工できます。

• 3/5 軸加工との互換性
• 工具タイプとして 12 種類が標準として用意されています。
• カスタマイズ可能なフォーム ツールとルーティング ツール
• バレル カッター
• 旋盤工具
• 完全なホルダ定義
• 工具のデータベース

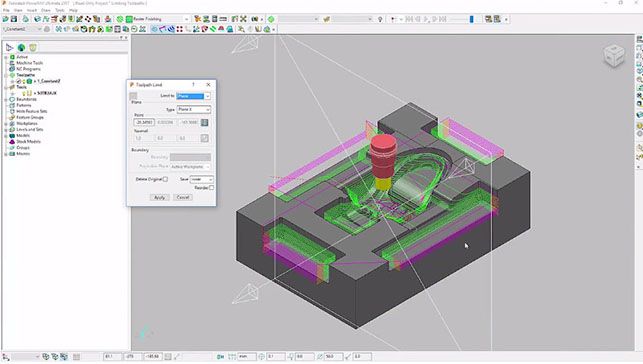

PowerMill    ツールパスの最適化

ツールパス全体を一気に編集したり、一部分に限定して編集できます。時間のかかる再計算は必要ありません。NC プログラムをコントロールして、パーツの品質を向上させ、最適なサイクル タイムを実現できます。

• インテリジェントなセグメント選択
• 平面/スケッチ/境界に基づいてツールパスを制限
• 切削の時間と長さに基づいてツールパスを分割
• ツールパスをコピー、回転、配列
• 左右セットのパーツを逆側にミラーリング
• スタート点の再設定
• 反転および並べ替え

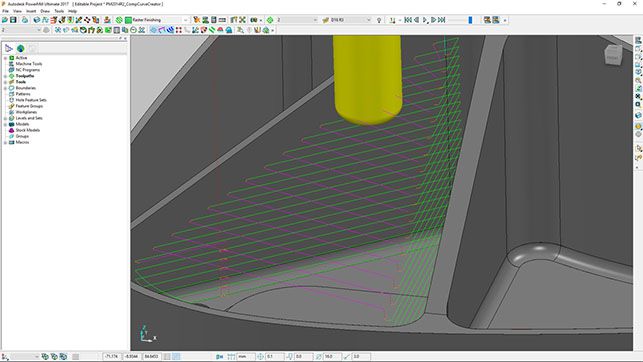

PowerMill リンク コントロール

ツールパス間での非切削の工具の動きをコントロールします。

停留によるドウェル マークを最小限に抑え、表面仕上げを改善して、工具の寿命を延ばせます。設定可能なリンク タイプのライブラリから選択し、組み合わせることでツールパスを制御します。

• マテリアルへの工具のイン/アウトをコントロール
• コストのかかる研磨加工が不要に
• ツールパス間で安全に移動
• 干渉や衝突はなし
• ツールパス全体の編集と一部分のみの編集

PowerMill カスタマイズと自動化

カスタマイズで、プログラミングにかかる時間と手間を削減します。

お気に入りのコマンドやプロセスにすばやくアクセスできる、自分だけのツールバーを作成できます。

製造に関するノウハウを切削加工テンプレートに組み込んだり、同種のパーツを再利用したりできるため、生産性が向上します。

• ユーザ定義のインテリジェントなマクロ
• マクロのデバッグ
• 切削加工テンプレート
• カスタマイズ可能なツールバー
• インテリジェントなプラグイン
• ツールを無料で共有できるオンライン コミュニティ

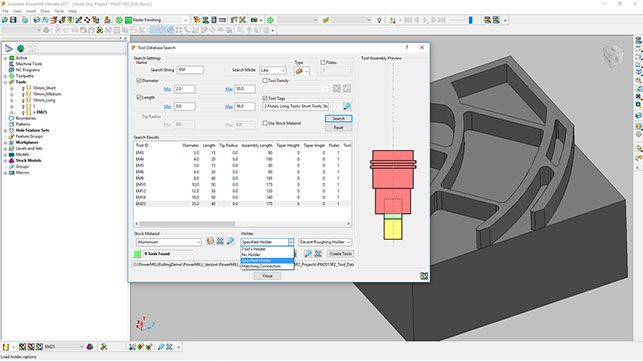

PowerMill工具設定のデータベース

PowerMill では、お気に入りの工具の設定と組み合わせを構成できます。

キー パラメータを記録して、粗取りと仕上げの方法を個別に管理できます。

製造ノウハウを情報として取り入れ、エンジニアリング チーム全体で共有すれば、プロセスをより適切にコントロールできます。

• データベースの統合
• 工具とホルダのジオメトリを定義
• 複数のファミリにグループ化
• タグを使用した絞り込みと検索
• 読み込んだ CAD データを使用
• 情報を基に材料を保存
• 送り、速度、ピッチ、切込みピッチの情報を組み込み

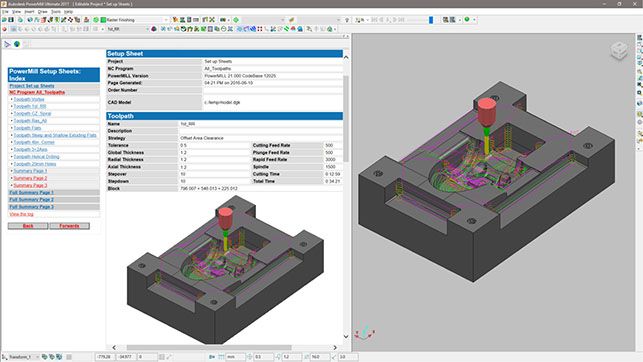

PowerMillセットアップ シート

セットアップ シートを使用すると、エンジニアリング チーム内のコミュニケーションがスムーズになります。

工具、取り代の大きさ、ワークピース データムに関する重要な情報を共有できます。

セットアップ手順を簡略化し、損失を招くミスを回避できます。

ビジネス ニーズに合わせて、最適な項目レベルを選択できます。

• セットアップ シートの自動作成
• 各種の一覧シート
• ワークピース情報
• 工具の組み合わせ
• 加工時間
• カスタマイズ可能なテンプレートと項目

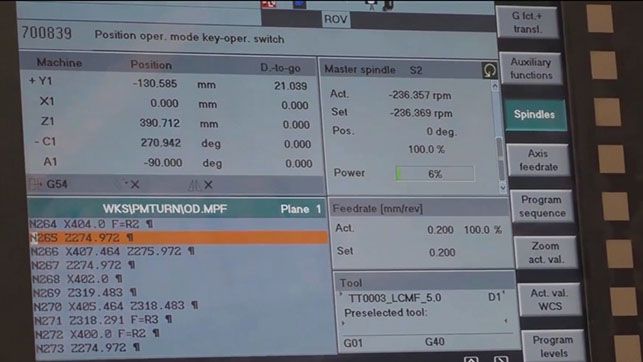

PowerMill 信頼性の高い NC コードを出力

高品質の NC コードを出力し、CNC 工作機をフル活用できるようにします。

標準的なポストプロセッサのライブラリから選択したり、ニーズに合わせてカスタマイズできます。

最新のコントローラの機能を利用し、スムーズで効率的な切削加工を実現します。

• Siemens、Fanuc、Heidenhain、Mazak などをサポート
• 信頼性の高い高速ポストプロセス
• 3 軸と 5 軸
• 専用のユーティリティを使用してユーザが編集可能
• デバッグの統合

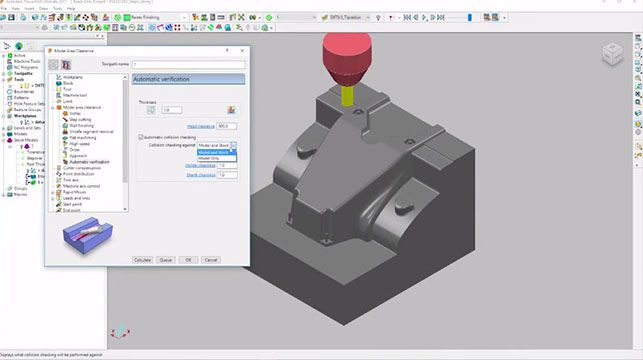

PowerMill      干渉チェックと回避

信頼性の高いツールで、干渉やニアミスを特定して回避できます。

干渉する部分を削除したり、別の工具や 5 軸加工の動きを利用 して干渉を完全に回避できます。

信頼できる品質のツールパスを構築できます。

• 干渉やニアミスを修正

• セグメントを削除
• 工具の長さを伸長
• 別の工具を使用
• 工具の傾きを自動で 5 軸調整

• プロジェクト全体の解析

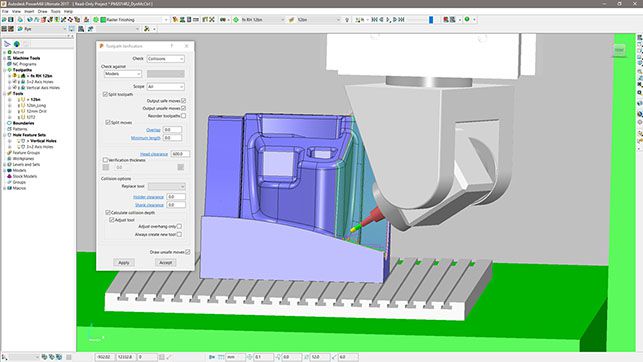

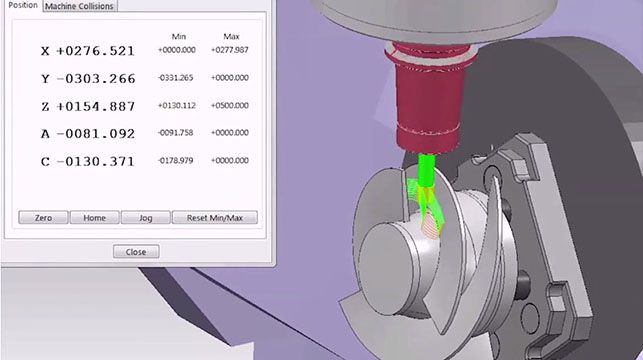

PowerMill切削加工シミュレーション

CNC 工作機で切削加工プロセスをシミュレートします。

最初から最後の工具交換まで、確実なシミュレートを実施します。

機械のオーバー トラベルと回転軸の反転をハイライト表示で確認してから、CNC 工作機に出力できます。

• ツールパスと NC プログラムの視覚化
• 機械の動きを完全にシミュレート
• 工具交換シーケンス
• 軸の反転とオーバートラベルをハイライト表示
• 自動透過モード
• 非対称のヘッド

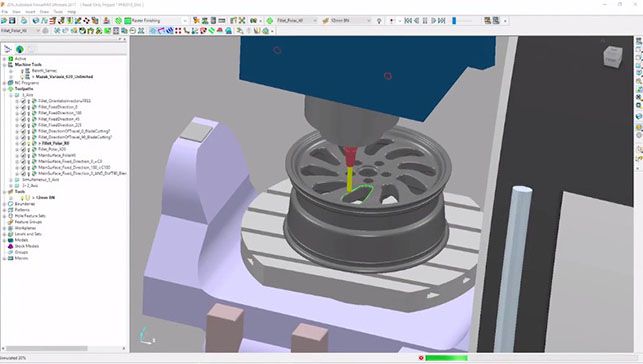

PowerMill工作機械の動きを最適化

単純な干渉チェック以上の検証機能

CNC 工作機や切削工具をさらに活用できるよう、プログラムを最適化できます。

最適な位置設定とマシン構成を選択します

超高速切削で加工時間を短縮し、製品の品質を高めます。

• ダイナミック マシン制御
• 工具長を最適化
• 加工機の向きをコントロール
• 工作機の稼働範囲からはみ出さない

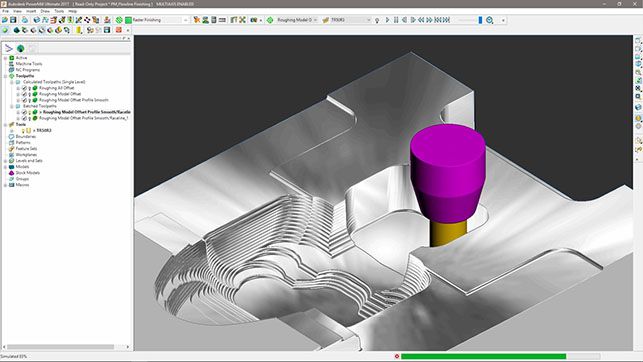

PowerMill取り代の除去のシミュレーション

高機能な加工シミュレーションツールを利用できます。

材料を除去する場所と方法の他、追加のプログラムが必要な場所を視覚的に確認できます。

表面仕上げに関して、速度、送り、工具のジオメトリの効果をシミュレートできます（PowerMill Premium および Ultimate）。

コストのかかる人による仕上げ工程を最小限に抑えられます。

• 取り代の除去をシミュレート
• シェーディング モードで尖端部を強調
• ツールパスごとに色分けしてシェーディング表示
• 軸の反転のシェーディング

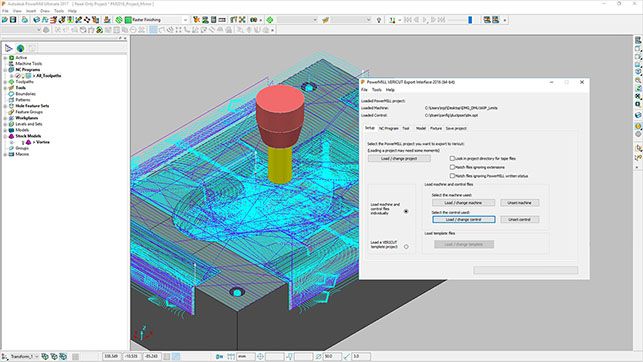

PowerMill検証結果の出力

サードパーティ製のシミュレーション ソフトウェアと直接連携できます。

ストック（取り代）、パーツの仕上げ、切削工具、NC プログラムに関連するデータをすばやく転送できます。

切削加工の前に、詳細な解析を実行できます。

NC コードの構築に際して不安がなくなり、拡大するビジネス ニーズに対応できます。

• データ転送

• 工具の形状
• 初期ストック（取り代）
• ワークピースの仕上げ
• NC コード
• 位置情報

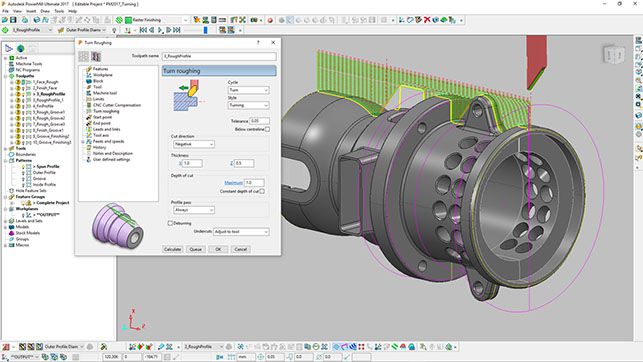

PowerMill      旋盤用 CAM

5 軸複合旋盤加工機に最適な旋盤加工法を活用できます。

一般的に使用される旋盤ツールパスで 5 軸加工を補完することにより、部品加工に関わる段取り回数を減らせます。

プログラムのシミュレーションと最適化でニーズに応えます。

• 回転プロファイルのブロック定義
• 2D および 3D の形状を読み込み
• プロファイル加工と溝切り工具
• リアルなシミュレーション
• ボア
• 面取り
• 溝切り

PowerMill電極の作成

放電加工用の電極の作成をより効率的に行います。

加工テンプレートを定義し、電極のファミリに自動で適用できます。

NC プログラムと加工現場向けのセットアップ シートを作成し、製造にまつわる手間を解消します。

• 放電ギャップの適用
• 角の最小半径と勾配角度を解析
• ユーザ定義の加工テンプレート
• 信頼性の高いツールパスと NC プログラム
• 送りと速度の最適化
• カーボン/銅のブランク
• セットアップ シート

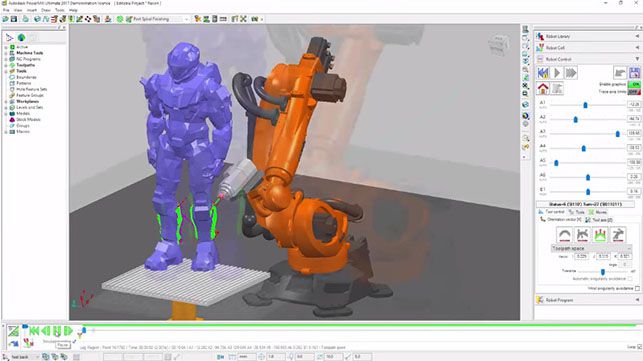

PowerMill産業用ロボット

産業用ロボットのプログラミング専用環境を構築できます。

エラーが発生しやすいティーチアンドラーン方式のかわりに、オフライン プログラミングを使用できます。

ロボットの作業セルを組み立て、ロボット固有の問題を早期に発見できます。

• ロボット専用のプログラミング
• ロボットによる工具やワークピースの保持
• 完全なシミュレーションと衝突のチェック
• 最大で 18 の制御軸をプログラム
• インテリジェントな軸の優先ロジック
• 軸の特異点とオーバートラベルを回避
• バーチャル ペンダント（ティーチ ペンダントを仮想的に実行）
• 高度な解析グラフ

PowerMill高度なブレード加工

タービン ブレード、ガイド ベーンなどの羽形状の加工に、さまざまなツールを利用できます。

工具や加工機の動きを完全にコントロールすることで、高品質な 5 軸ツールパスを計算できます。

表面仕上げの品質と寸法の精度が向上します。

• ブレード専用のツールパス
• 完全な軸のコントロール
• 優れた表面仕上げ
• ツールパスのスムーズさを強化
• 翼の前縁および後縁の精度の高い加工
• PowerMill ツール ライブラリに完全対応

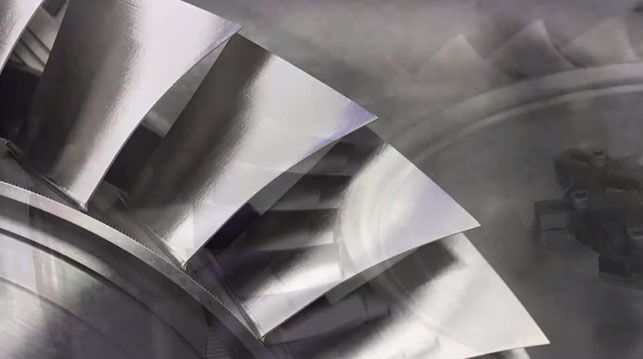

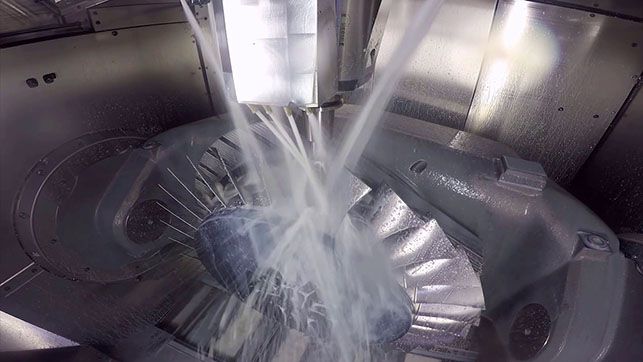

PowerMillブリスクとインペラーの加工

ブリスクとインペラーの製造に 5 軸加工を利用できます。

荒取り、仕上げのスムーズなツールパスを作成しし、 5 軸加工機でパーツを加工できます。

工具の方向と加工機の動きを最適化し、仕上げの質と精度を最大限に高めます。

• 5 軸荒取りと仕上げ
• ギャップやブレードの加工
• 完全な軸のコントロール
• ハブ、シュラウド、または両方からのオフセット
• トロコイド荒取り
• 分割ジオメトリありとなし両方のパーツのサポート

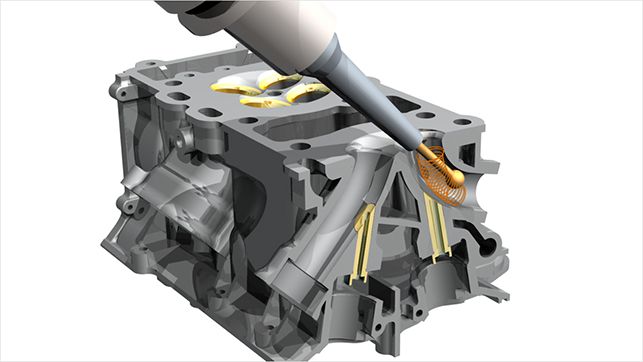

PowerMillポートとマニホールドの製造

自動車のエンジン ポートやマニホールドを製造できます。3/5 軸加工の動きを吸気/排気の流れに合わせることで、エンジンの性能を向上させます。

工具の切込み量をコントロールし、クラス最高の表面仕上げを可能にし、手動での研磨加工を最小限に抑えます。

• インテリジェントな荒取り
• 3/5 軸のハイブリッド加工
• 取り代の解析を統合
• 干渉の自動回避
• 工具のたわみの管理
• 取り代への切込み量のスマートな調節
• ドウェル マークの防止
• プランジ/スパイラル切削
• ブレンドのコントロール
