GO2cam v6.06 日本語版

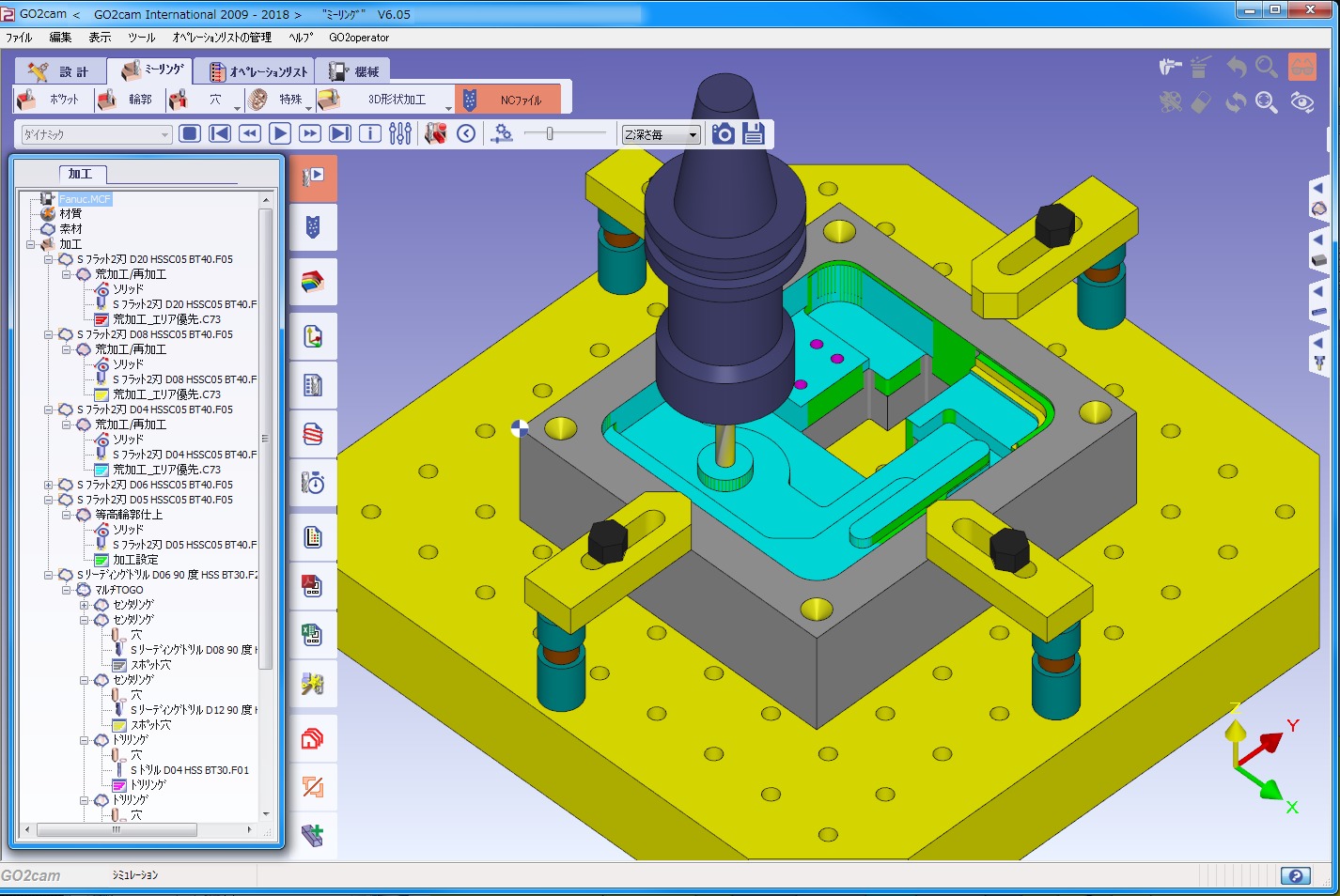

２D図形およびソリッドモデルからミーリング、穴加工のＮＣプログラム作成が可能です。工程自動作成機能を標準装備し、定型工程の作成作業の効率化が図れます。

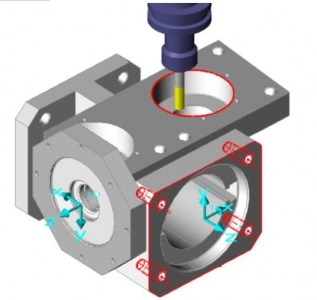

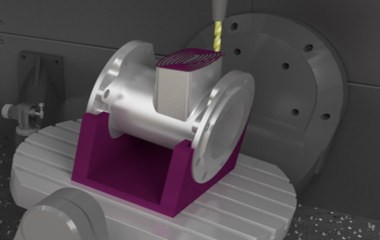

３＋２軸対応で、２D図形でもソリッドデータでも５面割り出し加工が可能です。

ソリッドモデルを使用した場合、クイックソリッド機能で３軸加工の加工面の抽出が容易に行えます。

NCプログラムの作成は、標準ポストプロセッサを装備、カスタマイズによるオリジナルのＮＣプログラム出力が可能です。同時５軸モジュールを追加することによって複雑な加工にも対応しています。

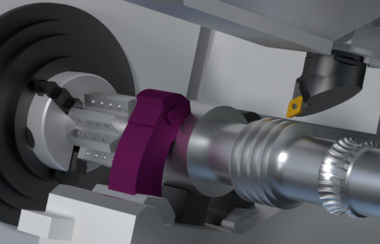

GO2camの旋盤機能は、２D CAD図形およびソリッドモデルから 旋盤加工工程を容易に作成できます。

豊富な加工パターンがあります。（外径、内径、端面、背面加工、穴明けなど。）

２スピンドル、９つの刃物台まで対応します。制御軸は、Z,X,Y,B,C軸に対応。

同期加工に対応し、スイス式旋盤にも対応可能です。旋削によるスクリューネジの加工も可能です。

２D図形およびソリッドモデルからツールパス作成が可能です。

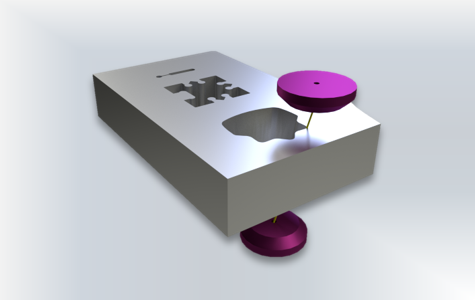

ストレートカット、テーパーカット、同時４軸加工に対応します。

V6.4からソリッドの面からワイヤカットのための輪郭を作成できるようになり、作業効率が向上しました。

ソリッドモデルの穴加工工程を自動化することでソリッドモデルからの効率化をはかることができます。お客様独自の穴あけ工程を作成可能です。

FTE機能を利用することで、CADの穴の仕様を読み取ることが可能です。またCSVファイル形式の穴情報を読み込むことで自動的に穴加工工程を作成することも可能です。

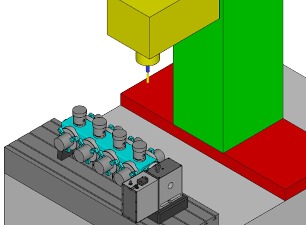

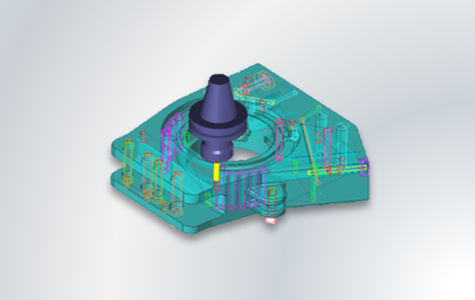

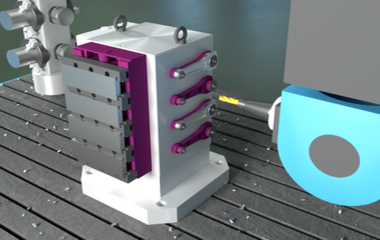

同一、あるいは異なるパーツを同じジグ上に配置し、最適な加工工程を作成します。

最適化機能により、パーツ間の最適化が可能です。工具優先、割り出し優先で加工順序を並べ替えることができます。

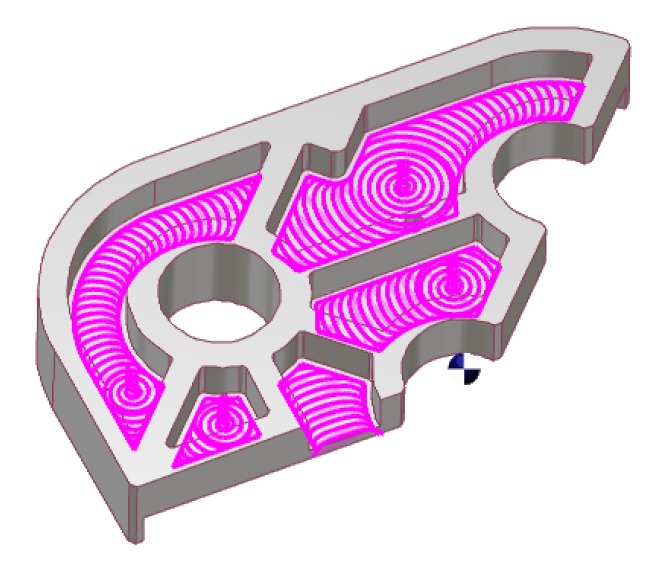

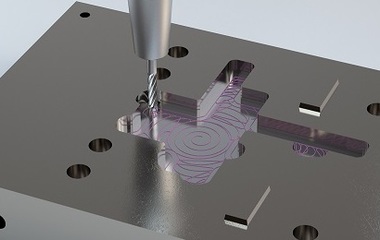

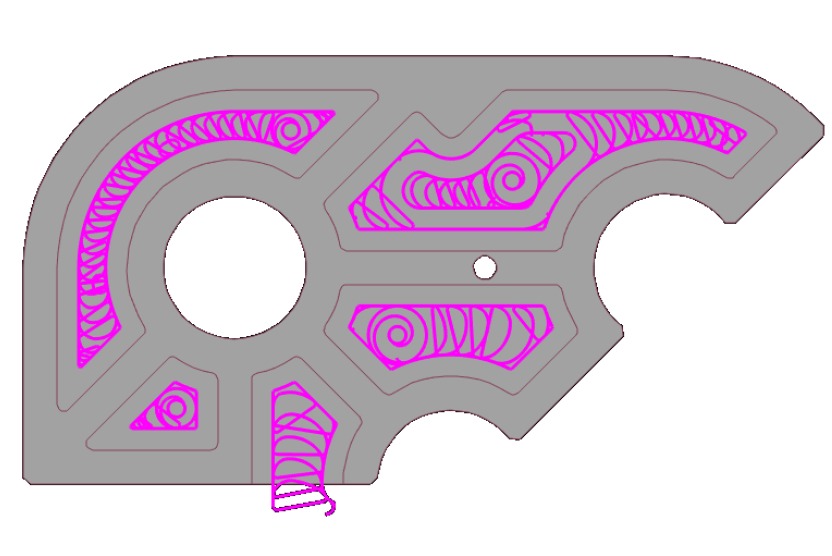

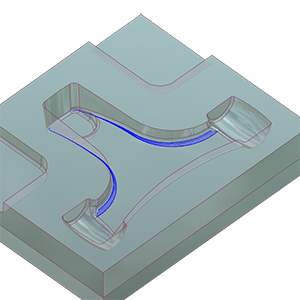

荒加工を高速で行います。切削面を一定に保つように最適化されたツールパスを作成します。工具寿命を延ばし、加工時間を短縮します。

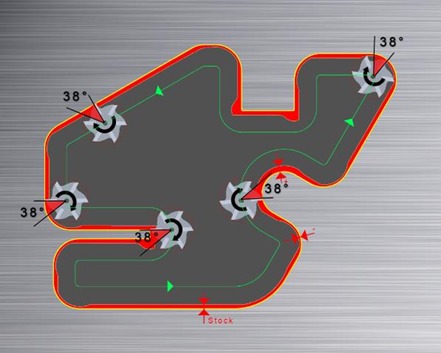

切削面を一定するため、負荷の大きい部分ではZステップを自動的に発生させます。

切削領域を調整することが可能で、高速加工と通常のオフセットツールパスを組み合わせることができます。

Z移動を最小限に抑えることで、難削材を加工するのに適したツールパスが作成できます。

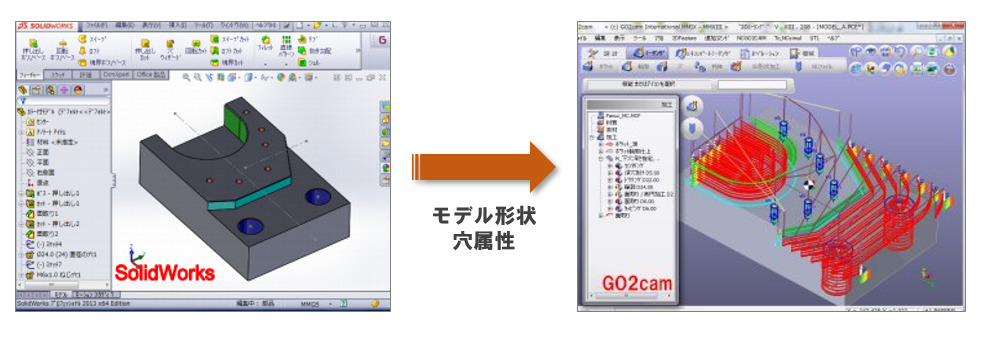

GO2camに付随しているSolidWorks用FTE変換マクロを実行することで、SolidWorksで定義されたデータとソリッド形状データがFTEファイルとして変換出力されます。

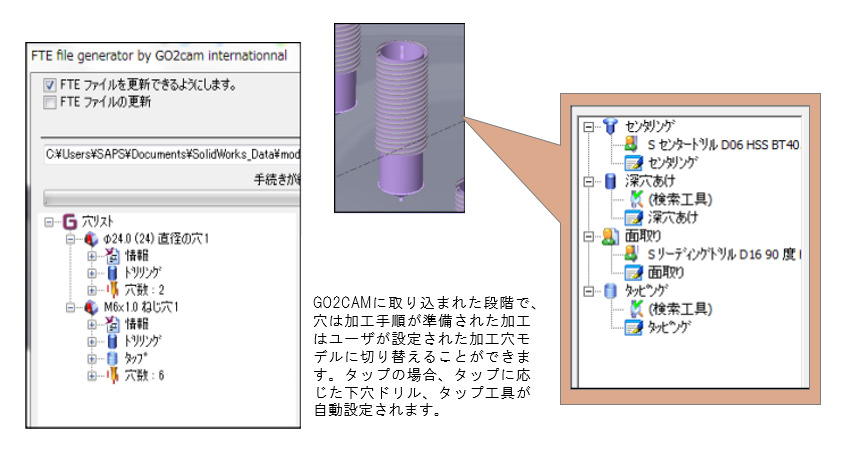

GO2cam側でこのファイルを取り込むことで、形状情報も入ってきます。この穴情報をもとにGO2camでは穴加工を行うことができます。

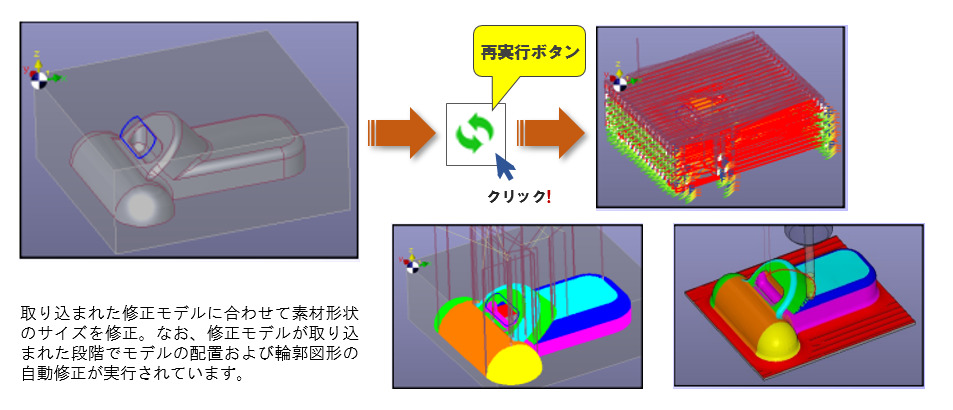

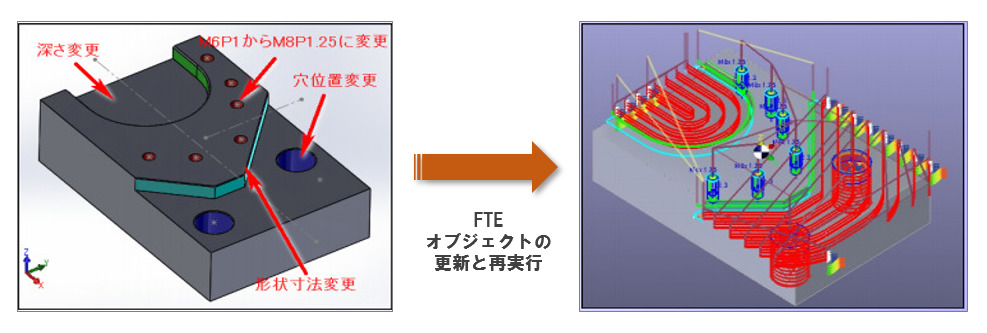

GO2camでパス作成後、ソリッドワークスでの設計変更があった場合、GO2camでFTE更新を行い、再実行ボタンをクリックすることで、変更された形状と穴情報に沿ったパスに修正されます。

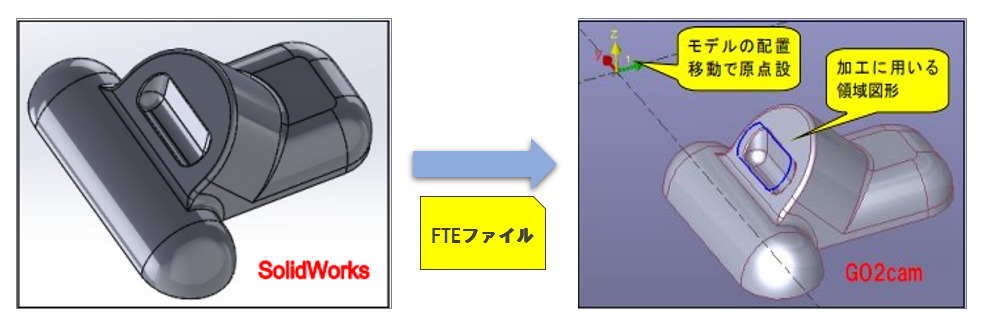

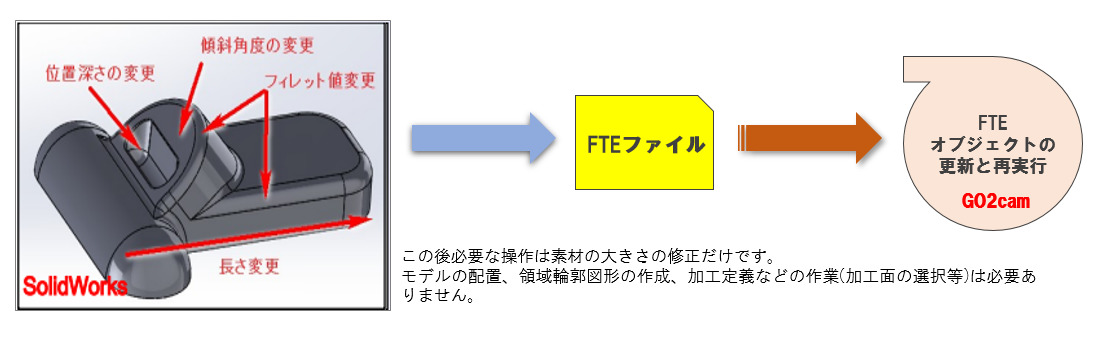

この機能は3D加工でも有効です。SolidWorksで作成したモデルのFTEファイルを読み込み、モデルの配置およびオフセット面から領域加工で用いる輪郭図形を作成します。

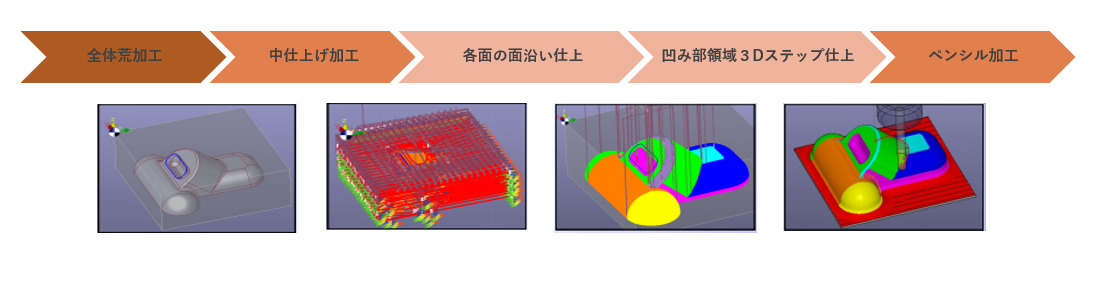

素材を設定し、このモデルでは次の手順で加工パスを作成しました。

GO2cam International の R&D チームは、マシニング向 けの新たな CAD である GO2designer を開発しました。

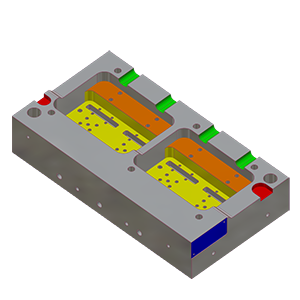

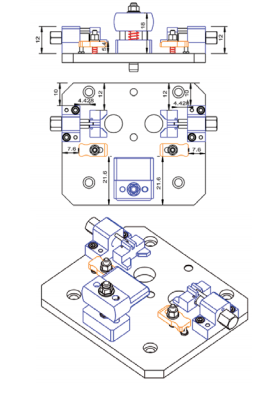

GO2designerはCAMプログラミング前のファイルの準備 に役立ちます：CADデータの読み込み、作図、印刷のた めの製図、クランプ治具の設計など。

GO2designer は GO2cam から独立したソフトウェアです。思いのままユーザーの PC にインストールして使うことができます。

GO2designer は、特別なトレーニングが不要で、GO2cam ユーザーの作業環境にシー ムレスに統合可能な理想的な CADソリューションです。

製品設計を行った後、そのファイルを標準的な GO2camファイルとして保存することが可能です。そしていつでも加工工程やNCファイル作成のために、GO2camから開くことができます。
