Cimatron E 14 SP3P1 (64 ビット)日本語版

Cimatron E   サーフェス、ソリッド混在の作業環境を強力にサポート

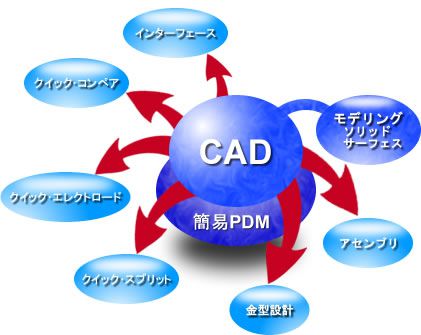

CimatronEのCAD機能は、ソリッドモデルとサーフェスモデルの完全ハイブリッドモデリングツールです。統一データベースですからCADと連動した各モジュールとのデータ連携性は抜群で設計変更が工程の隅々まで反映されます。

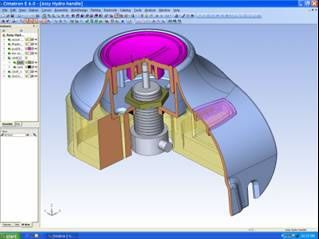

Cimatron E   シームレスで強力なハイブリッドモデリング

強力なソリッドと豊富なサーフェス機能を兼ね備え、いかなる形状に対しても柔軟に対応が可能です。自動車業界などで必要とされる、高度なサーフェス機能も幅広くサポートしています。

Cimatron E   サーフェス・ソリッド混在データにも対応

他のCADから取り込んだデータの強力なヒーリング機能を備えています。また、ソリッド化が困難な場合にも、全モジュールにおいて、サーフェス・ソリッド混在データのまま作業を進めることが可能です。

Cimatron E   強力なデータインターフェース

IGES、STEP、VDA、DWGそしてDXFを含む全ての標準フォーマットをサポート。CATIA Ver.4/5、UG、Pro/EngineerそしてSolidworksを含む、主要なCADフォーマットの読み書きが可能です。

Cimatron E   簡単で使いやすい操作環境

分かりやすいアイコンメニューを採用し、メニューやツールバーのカスタマイズが可能です。操作の順序を示すガイドメニューに沿って作業を進めることで、初心者の方でも容易に仕事を進めることが可能です。

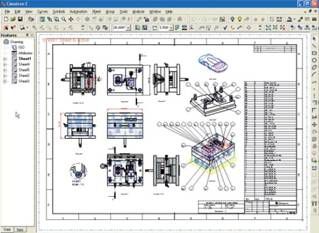

Cimatron E   製図

３Dモデルと連動し、多くの自動、手動の機能を備えています。ソリッドとして閉じていないモデルに対しても、ビューと断面を作成できます。製図テンプレートや事前に定義されたパラメータにより効率的な図面作成が可能です。

Cimatron E   設計変更への迅速、確実な対応

クイック・コンペアは、プロセスを通じて設計変更箇所を表示、分析し、包括的に管理するツールです。オリジナルパーツと変更されたパーツの比較を行い、変更の検出と表示をし、最小限の図形的な変更要求を表示します。また、全プロセスを通じた関連性を保ちながら変更を適用します。

Cimatron E  電極製作

エレクトロードソリューションでは、詳細設定可能でかつ自動化された電極設定が可能です。また、大幅な工数削減が可能な自動出図機能や放電加工機とのリンクなどを実装し、放電パラメーターに対応した設計も可能です。

Cimatron E   豊富な加工バリエーションで、自動NC、多軸・高速加工を実現

豊富な加工バリエーションで、自動NC、多軸・高速加工を実現しあらゆるニーズに応える高精度、高品質の最適加工を提供します。

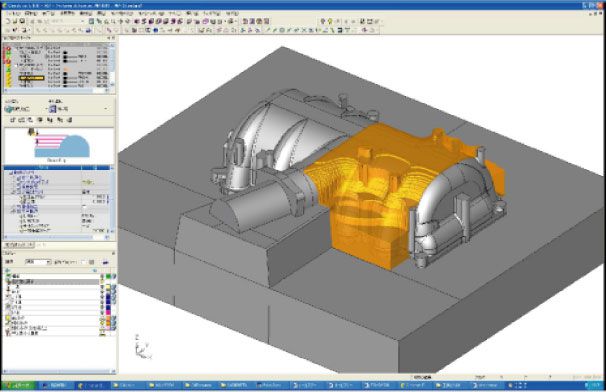

Cimatron E    高効率な荒取り機能

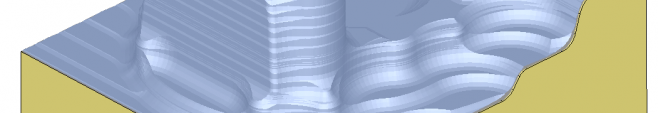

CimatronEの強力な３軸荒取り機能では、残りストックの形状を、常に認識し、効率的なパスを作成します。最小のエアカットで、安全な、そして最小のアプローチとリトラクト動作と実際の工具負荷に最適な送り速度が選択されます。

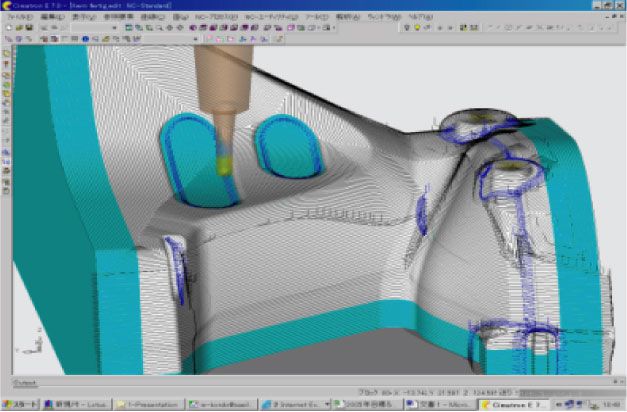

Cimatron E   高品質な仕上げ加工

CimatronＥの３軸/５軸の仕上げ加工機能は、最適化された加工方法により、どのような形状のパーツに対しても、高品質の仕上げ面を達成します。面の傾きと曲率の解析、パーツ形状と工具の到達性を分析し、その他、等高線スカロップ、３Dステップ、らせん加工、角丸め動作、フローライン加工、クリーンアップ（取り残し）とペンシル、限界角度による最適な工具動作選択など豊富な機能を備えています。

Cimatron E   高速加工機能（ＨＳＭ）

CimatronEの高速加工機能（ＨＳＭ）では、磨きレスの面品質、工具の長寿命化など、多くの先進的な特徴があります。システムは常に工具負荷を監視し、角丸めツールパスの生成、トロコイド加工、パス間の取り残し削除などをサポートします。

Cimatron E   バランスの取れた自動化とマニュアルコントロール

CimatronＥのＮＣでは、最大限の自動化を行いつつ、オペレータが十分なコントロールを行なうことが可能です。ＮＣテンプレートを利用することで、熟練者のノウハウを共有化し、高効率のＮＣプログラムを迅速に作成することができます。また、同時に、豊富なパラメータセットにより、工具動作と加工状態のマニュアルによるフルコントロールが可能です。

Cimatron E    マイクロミリング

医学、光学、コンピューターコンポーネント分野などで必要とされる、微細で高精度な部品や金型の加工に対し、最適なソリューションを提供します。微細な工具での精密加工をサポートし、高品質な加工面を実現します。

Cimatron E   ＣＡＭに組み込まれた豊富なＣＡＤ機能

CimatronEのＣＡＭモジュールには、ＣＡＤ機能が組み込まれており、穴閉じ、抜き勾配の付与、フィレットとサーフェスの延長など、加工を最適化させるための形状追加や修正がCAMの中で行なえ、効率的な加工作業をサポートします。

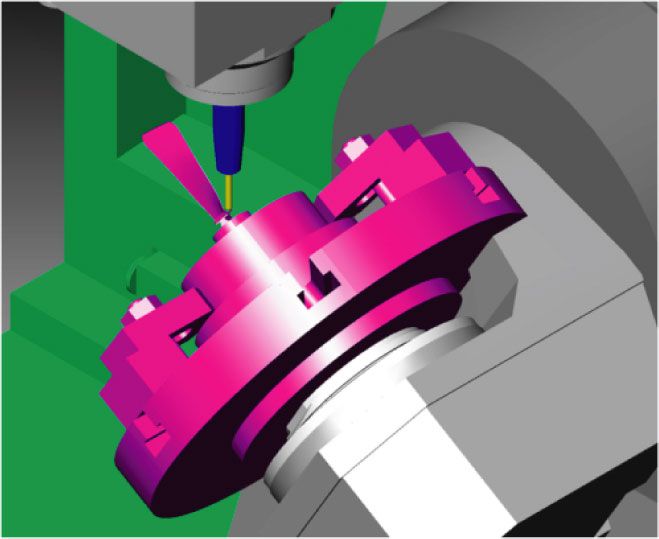

Cimatron E    金型用5軸加工

• ５軸位置決め・・・次の加工開始点まで安全に移動する5軸接続機能や、ドリルや切削加工のための複数段取りに対応。また、加工方向の変更に対しても、残りストックのデータは保持され、エアカットの少ない効率的な加工が可能です。

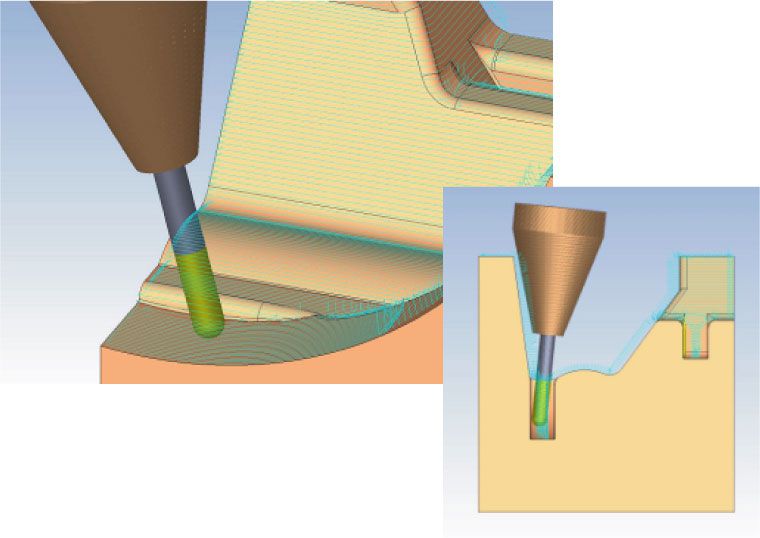

• ５軸チルト・・・CimatronEの５軸チルト機能は、深いキャビティ、細いリブや小さなコーナーＲの加工において、高品位の仕上げ面と加工時間短縮を実現するために、より短く、より剛性の高い工具、を使うことに適しています。
• ５軸トリミング・・・真空成型パーツの余計な部分を切り取る為の、フルコントロールの５軸トリミング機能です。

Cimatron E   5軸プロダクション（高度5軸加工モジュール）

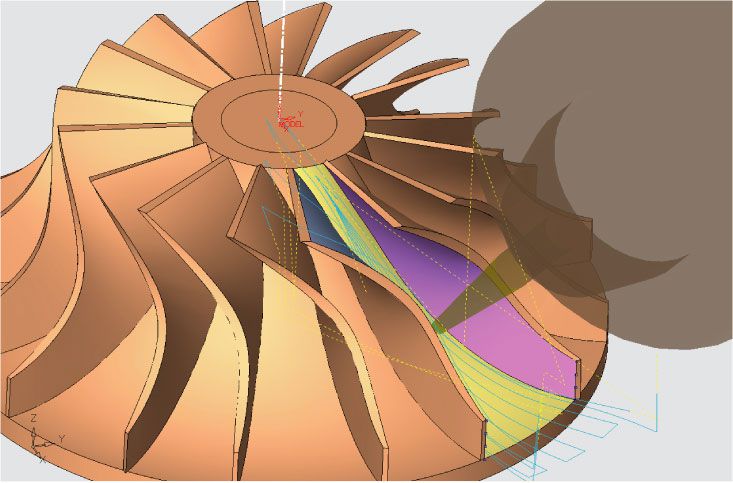

多種多様の５軸荒加工、仕上げ加工機能を持ち、以下のような高精度な機械部品加工に適しています。

• インペラー＆タービンブレード製品
• 切削工具の製造
• ゴム製品金型の加工
• 複雑な加工パーツ
• 吸排気口の製作
• 航空機構造部品の加工
• 試作モデルの加工
• マイクロミーリング

Cimatron E   柔軟で強力なポストプロセッサ

CimatronEのポストプロセッサは、柔軟で高度な機能により、さまざまな構成の機械に対応が可能です。また、細かいニーズに対応したカスタマイズが可能です。

Cimatron E   “秒速”NCプレビュー

CimatronEのNCプレビューは、荒加工、中荒加工におけるNC計算とシミュレーションの概算結果を、数秒から数十秒という超高速で表示する解析・工程設計ツールです。NCプレビューを“NC計算前”に使用することによって、加工方法、工具サイズなど入力パラメータによる加工結果をすぐに確認できます。また、必要工具有効長の計算を行うこともでき、手戻りのない工程設計を非常に効率的に行なうことができます。

Cimatron E  その他の機能

効率的で高品位な加工を実現するため、その他多くの機能を提供しています。

• 複数オフセットの指定により、PL面、加工面などに対する個別のオフセット値の設定可能
• ペンシル加工　−　複数パス（Z方向または面直方向）
• クリーンアップ　−　円錐工具、シャンク付き工具への対応

Cimatron E  クイックスプリット(型分割)

製品モデルのキャビ、コア、スライダへの分割、PL線、PL面作成を高速に行い、アンダーカット部の検出や、型割り分析を支援

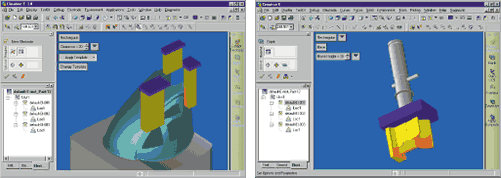

Cimatron E    クイックエレクトロード

電極部の抽出、テンプレートによる社内ルールに基づいた自動設計、図面及び指示書の自動作成、放電機への位置情報など自動出力。なお、電極の加工に対して、NCモジュールで2D揺動対応、フラットエンドミルでのマイナスオフセットなどが可能

• クイックエレクトロードによる電極作成、抽出、分析が可能です
• 標準またはユーザー定義ブランクの位置合わせにより電極面を決定します
• テンプレートを使用した電極作成が可能です
• ブランクおよびホルダの干渉を防ぐシミュレーションツールを提供します
• 電極作成によるコンカレントエンジニアリングを実現します
• 放電加工プロセスをシミュレートします
• 技術パラメータは外部アプリケーションからアクセス可能な標準データベースに保存されます
• あらかじめ定義されたブランクおよびホルダライブラリを提供します
• パラメトリック操作により、電極の編集が簡単に行えます

電極NC

• あらかじめ定義された軌跡データの再利用が可能です
• 放電加工位置と検証データを含む設定シートを作成し、利用可能です

電極の製図

• 電極設計プロセスを製図またはドキュメント化する作業を自動化します
• 放電加工の順序及び、位置等の図面を作成できます
• テンプレートを使用し、アセンブリ、検証および放電加工位置の図面作成を自動化します

Cimatron E    クイックコンペア

クイックコンペアは変形箇所をビジュアルに表示し、設計変更作業の負荷を軽減します。

また、設計変更に対し、変更部の識別、編集、履歴管理を行い、人為的ミスを排除します。

• 設計変更前/後のモデルを面単位で比較します
• 変更箇所を検出し、カラーマップで表示します
• 変更/非変更箇所の表示を切り替えられます
• 変更箇所の確認/編集作業が簡単に行えます
• 変更箇所の検証を短時間で行え、設計期間を大幅に短縮します

豊富な設計ツールで金型設計を強力にサポート

カタログパーツの利用と高度なアセンブリ機能で金型構成部品の設計を支援します。

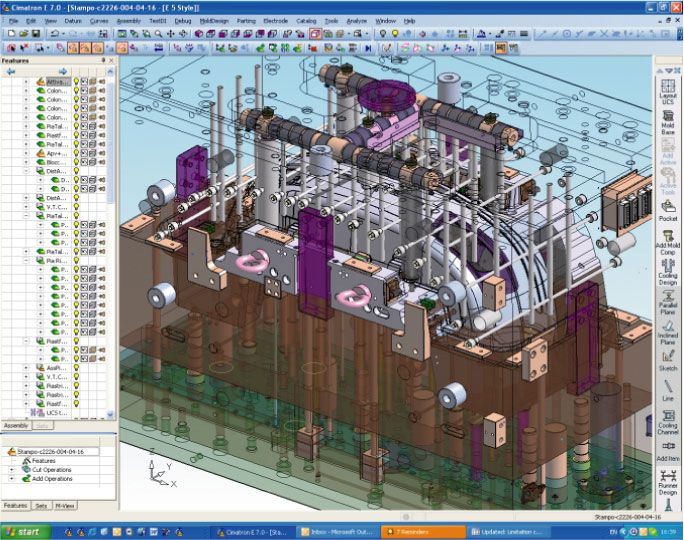

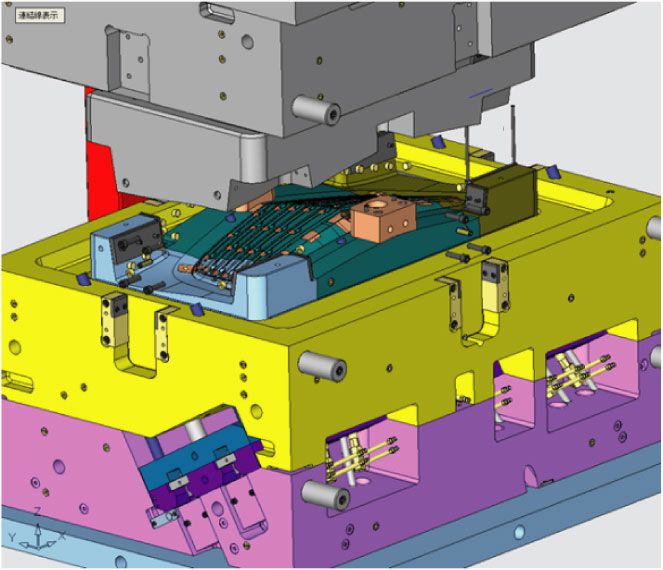

Cimatron E    プラスチック金型設計

• 多くの分析、設計ツールを提供し、キャビティ設計の最適化を可能にします
• 様々なカタログにより構成されるモールドベースのプレートセットを即座にロードすることができます
• 強力なカタログツールに基づいて、金型機構部（スライダ、リフターなど）の豊富なカタログがアセンブリで利用可能です
• 小物から大規模な金型までをサポートし、設計プロセスで重要となる構想設計やコラボレーション機能に柔軟に対応しています

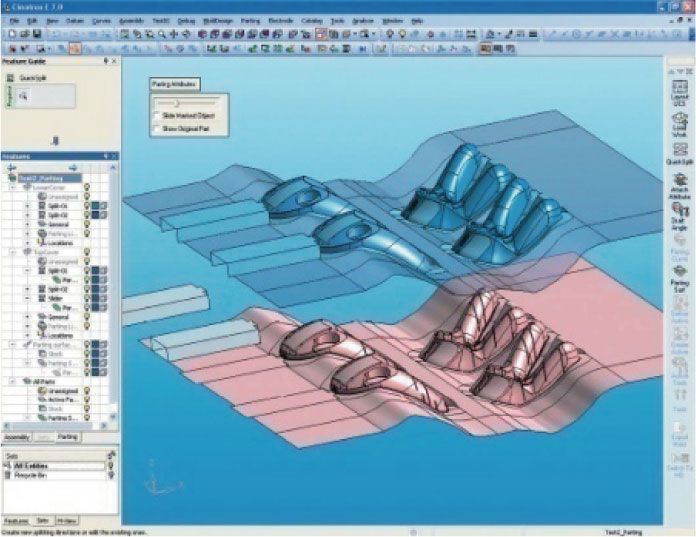

最適な型分割

CimatronEのパーティングアプリケーションは多くの分析、設計ツールを提供し、キャビティ設計の最適化を可能にします。マルチキャビティやファミリーモールドを含む全てのレイアウトにおいて、大型で複雑なモデルを扱うことができます。抜き勾配やアンダーカットの解析、異なる抜き方向へのサーフェスの割り付け、型開きシミュレーションが簡単に行えます。

すぐ使える機構アセンブリカタログ

強力なカタログツールに基づいて、金型機構部（スライダ、リフターなど）の豊富なカタログがアセンブリで利用可能です。部品のカスタマイズ、サブアセンブリの登録、再利用も簡単に行えます。

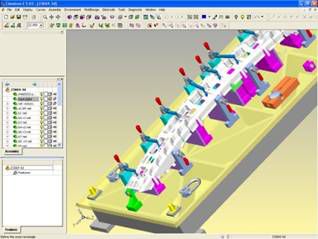

大規模アセンブリとコラボレーション対応

小物から大規模な金型までをサポートし、設計プロセスで重要となる構想設計やコラボレーション機能に柔軟に対応しています。これにより、見積りの迅速対応、複数設計者による設計の同時並行作業により、より生産性を向上させることができます。

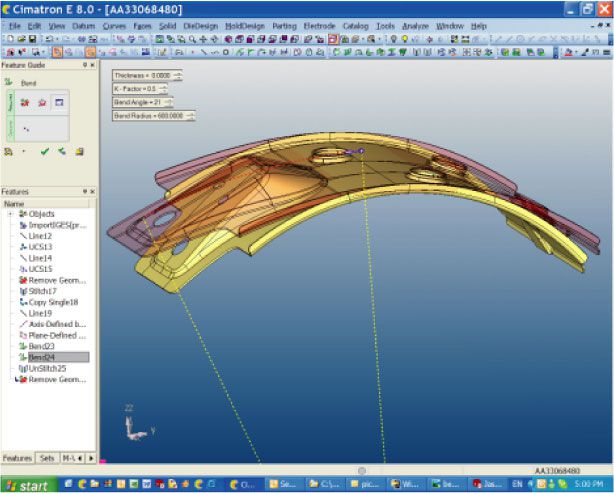

Cimatron E    プレス金型設計

• ユーザーの経験と判断を活用するための融通性を維持しながらも、必要なツールをすべて提供します
• 精度を向上させ、コストを低減する一方で、ストリップ設計サイクルを大幅に短縮しました
• 費用対効果の高い金型製作にとって重要な、高度な有限要素法解析（FEA）ソリューションが内蔵されています

自動化とマニュアルコントロールの高度な組み合わせ

CimatronE ダイ・デザインは、ユーザーの経験と判断を活用するための融通性を維持しながらも、必要なツールをすべて提供します。CimatronEダイ・デザインでは、目前の課題に適した自動化とマニュアルコントロールを組み合わせ、プロセスのあらゆる段階を常に完全に管理することができます。

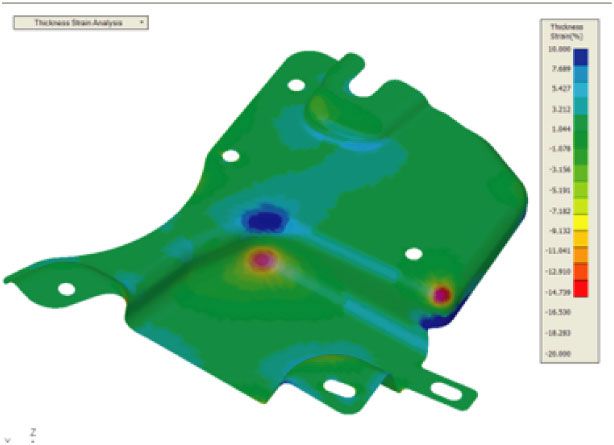

統合的な有限要素解析

正確な有限要素法解析（FEA）が費用対効果の高い金型製作にとって重要であるという認識に基づいて、CimatronE ダイ・デザインには、高度なFEAソリューションが内蔵されています。

高度なアルゴリズムで迅速にパーツ形状を解析できるCimatronE FEAは、今後生じうる失敗をより正確に予測するため、設計者は試作作成の前に問題を修正することができます。

CimatronE FEA は、材料の厚みやギャザリング状況を正確に確認し、より精度の高いパーツ解析を提供することによって、実質的には製品の成形性や品質にも影響を及ぼしています。
