CAM-TOOL 15.1 日本語版(64ビット)

モデリング＆形状評価

CAM に優位性のあるサーフェイスモデラーを採用

加工モデルへの展開作業を強力にサポートする多彩かつ実用的な機能を搭載。

金型特有の形状処理やCAM用のモデリング作業に対応する多彩かつ実用的な曲面処理機能を搭載。また、金型モデルの形状評価・編集機能も搭載し、製品モデルから金型モデルへの展開作業を強力にサポートし、生産リードタイムを短縮します。

CAM-TOOL形状評価・編集

様々な視点から形状評価を行うヒーリング機能

形状内に存在する問題箇所を、ワンオペレーションで一括検出＆修正（曲面チェック機能） 。また、形状の勾配情報やフィレット半径情報（凹部のみ、最小値など）を抽出することも可能で、使用工具選定に必要な情報を柔軟に確認することが出来ます。

CAM-TOOLモデリング

金型特有の形状処理に対応する多彩な曲面処理機能を搭載し、モデリング作業の大幅な効率化を実現。 製品形状モデリングはもちろん、金型モデル特有の形状処理に対応する多彩な曲面処理機能を搭載し、モデリング作業の効率を飛躍的に高めます。使いやすく、しかも豊富なバリエーションを持つフィレット機能では、キャビティ直彫りに欠かすことのできない高度なモデリング処理がスピーディかつ簡単に実行できます。

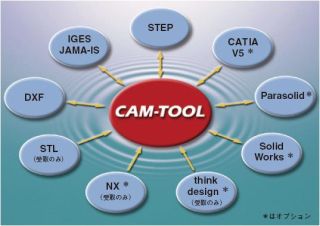

CAM-TOOLデータ変換

他社 CAD システムとの間で確実なデータ交換を実現し、スムーズなモデリング作業を強力にサポート。

発注元からのCAD データを確実に受け取ることは、効率的な金型製作の実現において不可欠です。当社には、自動車メーカー・家電メーカーなどから供給される多種多様な CAD データに対して数多くの変換実績があります。この豊富な実績と高度な技術力を背景に、高精度で信頼性の高いデータ変換ソフトを提供しています。

CAM-TOOL電極作成

金型モデリングにおいて、大きなウェイトをしめていた電極作成が容易に行えます。ワーク形状から電極形状を一括で抜き出し、 抜き取った部位の穴埋め機能、台座の干渉回避機能など、電極作成に幅広く対応できる機能を搭載しています。サーフェイスの利点であるモデリングにおける柔軟性を最大限に発揮し、大幅な作業工数を削減します。

CAM-TOOLビューア機能

BaseZero は、CAM-TOOL と同じGUIを搭載したCAM用ビューアソフトです。CAM-TOOL で作成したモデル形状の確認をはじめ、ワークや加工形状・電極の配置の確認、加工開始位置・加工範囲の確認、穴位置・数の確認、NC 工作機械ポスト変換（オプション）など、加工現場で威力を発揮する機能を搭載しています。 また、外部データ（IGES・DXF・STEP）の受け取りも可能です。

CAM-TOOL穴図形作成

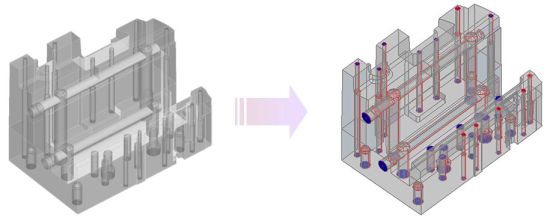

HOLEモジュールでは、「穴径」、「穴の深さ」などの情報をもたせた「穴図形」を作成します。 穴図形作成においては、点・円・円弧・カーブといったワイヤーフレームの他、曲面からの作成、CSVファイルの取り込みなど柔軟に対応、これにより「高さの違う穴加工」、「3次元形状部からの穴加工」の切削データを容易につくることができます。また、穴図形を作成した穴部に対し一括穴埋め機能も搭載しています。

CAM-TOOL一括穴埋め機能

形状加工のデータ作成のために穴を塞ぎたい時、穴図形を作成した穴部に対して、一括穴埋め機能搭載しています。

これにより モデリング時間の大幅削減できます。

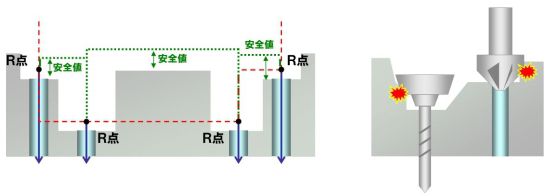

CAM-TOOLＲ点最適化

ミーリングモードと同様のクリアランス自動調整などの最適化・シミュレーションが可能です。 これにより段差のあるワークに対する加工を安全に効率よく行えます。 工具やホルダーの干渉チェック機能も備え、より効率的かつ安全な切削を可能にします。

CAM-TOOLHOLE データベース

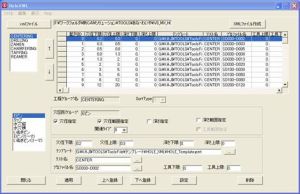

穴図形情報をCSV形式で読込・出力が可能です。他社CADから指定フォーマットで出力して頂く事で穴情報の受け取りが円滑に処理できます。 また、穴図形とテンプレートの関連付け（XML形式）をおこなうことで、加工パターンの自動読込を可能とします。XMLファイル作成・編集においては、「穴図形テンプレートエディタ」が強力にサポートします。

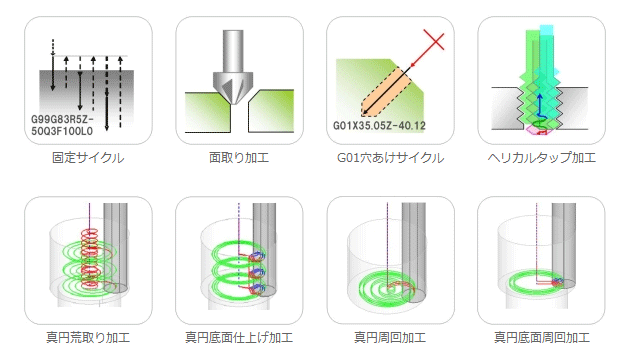

CAM-TOOL豊富な切削モード

全8種類の切削モードにより、加工する穴形状に合わせた切削を効率よく行うことができます。

ミーリングモードと同様の演算条件シートによる設定を行い、柔軟な条件設定を提供します。
