Caelum XXen V 4.5.6 日本語版

【2024,10月】 Caelum XXen. インターネット環境下で設計・製造の各工程間における地域、時間の壁を超えてチーム設計ができ、効率的に作業できる3D(3次元)CADです。
製品 Caelum XXen バージョン V4.5.6
言語 日本語版 分類 CADソフト

Caelum XXen（ケーラム ゼン）は、形状ベースではなく、機能ベースのモデリング手法を提供するコラボレイティブ3Dモデラーです。
規則と大きさ、および位置情報を含んだビヘービアルフィーチャーとダイナミックモデリング（履歴非依存）を採用し、モデル内に形状が持つ設計意図を織り込むことが可能。Teamdesign機能により、複数のメンバーが場所／時間を問わずにプロジェクトに参加できます。

Caelum XXen

Caelum XXen はじめに

Caelum XXen. インターネット環境下で設計・製造の各工程間における地域、時間の壁を超えてチーム設計ができ、効率的に作業できる3D(3次元)CADです。

インターネット環境下で設計・製造の各工程間における地域、時間の壁を超えてチーム設計ができ、効率的に作業できる3D(3次元)CADです。また、ファンクショナルモデリングという全く新しいモデリング方法により、設計時間や設計変更の対応時間を大幅に短縮することができます。

設計部門内ではデータを共有するだけでなく，生産部門や購買部門，経理部門などのシステムとデータを共有する仕組みが必要になってきました。
設計変更を即座に全社の関連部門に伝達し，原価の再計算や生産工程の見直しを図ることで，より収益力の高い製造業への体質改善を急いでいるからです。

現在、海外を含めた複数の設計拠点をインターネットなどで接続し，1つの製品を同時協調設計をするための仕組みが構築されています。

Caelum XXen 概要

「Caelum XXen（ケーラム ゼン）」は、一人ひとりの能力を結集し、本当の組織力を引き出す次世代のコラボレーティブ3次元モデラーです。品質向上、コスト削減、期間短縮を実現するためにはプロセスの改革が不可欠となっています。
「Caelum XXen」のリアルタイムなコラボレーション機能によって、最新の情報を共有できる環境を構築し、異なる工程間での同時並行設計や、同一工程内での同時共同設計が可能となります。

「Caelum XXen」は、各工程のメンバーが持つアイデアや知識を結集した、より高いレベルでの開発／設計環境を実現します。
テクノソリューションズでは、「Caelum XXen」を活用した樹脂成型向け／金型設計向けトータルソリューションや、3GAと連携したCAD/CAMソリューションをご提供したします。

Caelum XXen コラボレーションとファンクショナルモデリング

3次元モデラーであるCaelum XXenの大きな特徴は、「コラボレーション」と「ファンクショナルモデリング」です。
Teamdesign機能を用いたコラボレーションにより、インターネット／イントラネット環境を利用して、企業内はもとより遠隔地との協調作業環境を実現。また、Caelum XXenのファンクショナルモデリングが、モデルに設計意図を織り込むことを可能にし、履歴に束縛されない自由なモデリング環境をご提供します。

Caelum XXen 特長

Caelum XXen チーム設計環境の実現

インターネットを使って大勢のメンバーが場所・時間を問わず、同時に協調（コラボレーション）しながら設計作業を行うことができます。画面上で他の人の作業進捗を確認したりコミュニケーションを取ることで、全員で検討しながら設計が進められます。
世界中に拠点がある場合などは、地域による時差を有効に使うことで、24時間連続設計なども可能になります。

Caelum XXen 設計者の考え方に即したファンクショナルモデリング

日本のモノづくりでは、工程に関わらず「改善＝設計変更」を加えながら作業が進んでいきます。そのため、Caelum XXenでは設計変更時に大きな障害となっていた「履歴」から解放されたモデリング手法を採用しています。設計変更時に後戻りする必要がないため、大幅に工数を削減できます。

Caelum XXen 充実のサポート体制

  • 全社一丸でお客様をバックアップいたします。
  • トヨタで培ったものづくりのノウハウを生かした教育・サポートをご用意しています。
  • メーカーだからこそできるカスタマイズで個別機能強化にも対応いたします。

Caelum XXen 移行/他CADとの併用メリット

ハイエンドCADユーザー

インターオペラビリティを特長として持つ”Caelum XXen”ではParasolidXT フォーマット、ACISフォーマットをはじめIGES,STEPなど様々なCADとの インターフェースを搭載しております。

カーネルインディペンデント（カーネル非依存）というアーキテクチャを持つCaelum XXenでは業界スタンダードのカーネルを採用しておりますので親和性の高いデータ互換を実現し、現在お持ちのCADデータ資産を有効に活用していただくことができます。

また、CAD自体がTeamdesign機能を持つことにより複数人にまたがった 設計環境構築も可能です。Caelum XXenはその環境を驚きの低価格でご提供いたします。

ミッドレンジCADユーザー

プラスチック製品の筐体内部設計を得意とする”Caelum XXen”は従来モデリングでは複雑思考を必要とされた履歴（ヒストリ）から設計者を開放します。 本来の形状が持つ意味論をビヘービアルフィーチャ”として備えており、 モデリングに形状がもつ意図（設計意図）を織り込むことが可能になります。

この次世代モデリングにより、モデル自身がもつ表現力を大幅にUPさせ ”3Dをマスターモデル化”することを促進させます。

2D-CADユーザー

これから3D-CADを検討中されている方は是非、このCaelum XXenをお勧めします。次世代CAD”Caelum XXen”では世界初のファンクショナルモデリングを搭載しております。このファンクショナルリングを中心に従来ではCADオペレータが特別な技能を要する存在から簡単モデリングを実現しております。Caelum XXenを導入されればきっと3D-CADを活用した製品設計環境を実現することになるでしょう。

Caelum XXen 特徴

Caelum XXen コラボレーションに必須の機能を装備

インターネット／イントラネットで接続されていれば、時と場所を問わずに複数のメンバーがプロジェクトに参加可能。

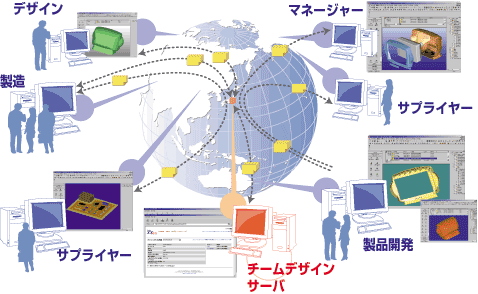

メンバー間のやり取りはCaelum XXenのコラボレーションサーバを介して行います。
データの送受信には、SSLを使用してセキュリティを確保。設計情報は軽量化してやり取りするため、メンバーはリアルタイムに情報を共有できます。
さらに、情報の更新を自動的に反映させたり、任意のタイミングで反映させることも可能です。
プロジェクトの登録／管理を行うマネジメントツールや、すべてのメンバーあるいは特定メンバーで意思伝達を行うためのコミュニケーションツールも搭載。

Caelum XXen 画期的なファンクショナルモデリングと履歴非依存を実現

Caelum XXenのファンクショナルモデリングは、設計者の設計意図をモデルに織り込む、という過去に類を見ないモデリングです。
たとえば、モデルに「空間を保つ」「対象物を収めるスペースを確保する」「シェルを保つ」といった設計意図を織り込めます。
設計者がモデルに設計意図を織り込めば、Caelum XXenが自動的に形状を作成します。
従来なら手間と時間を要した複雑な形状も容易に作成できます。ファンクショナルモデリングにより、複数の設計者同士で設計意思を伝達でき、コラボレーションを行った場合にも、設計意図が自動的にマージされるため、それまで実施したモデリング作業がムダになることもないのです。
また、Caelum XXenは履歴非依存を実現し、モデリング手順である「履歴」の束縛から設計者を解放しました。
履歴に依存した従来のモデリングでは、変更時に履歴に基づいて再計算する必要があったり、他社が作成した形状の変更時には履歴と拘束を解読する必要があるなど、さまざまなデメリットがありました。
履歴非依存のCaelum XXenは、手順を気にせず自由にモデリングでき、変更時には、その部位のみを自由に変更することができます。もちろん、大規模なモデル変更にも十分に耐えられます。

Caelum XXen 他システムとデータ互換

Caelum XXenは、カーネルレベルでの互換性を確保します。ParasolidやACIS、その他の市販のカーネル（対応予定）のシステム上で稼動します。
また、SAT、X-T、IGES、STEP、JAMA-IS、DXF/DWG、STLなど、さまざまな中間フォーマットに対応しています。既存のデータをムダにせず、ほかのシステムとのデータ互換も自在です。
