CADSUPER WORKS Ver.2019 (64ビット)日本語版

CADSUPER Worksは、２次元図面から直感的な操作によるモデリング（2Dto3Dコマンド）が可能で、どなたでも簡単に３次元データを作成できます。

３次元データから２次元データを作成するときは、CADSUPER独自の補正機能により高品質な図面を作成することができます。

各種ダイレクトコンバータと標準搭載しており、他社CADデータでの受取／納品が実現します。

DXF/DWG変換においては、モデル空間／レイアウト空間両方の変換が可能でビューポートによる異縮尺図面やByLayer属性の変換もできます。

ビジュアルパラメータ機能を利用することで、変換結果を確認しながら簡単に変換パラメータを設定でき、それらのパラメータを取引先ごとに登録して運用することができます。

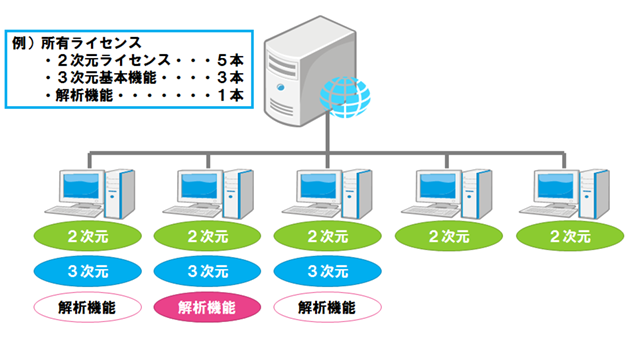

CADSUPER Worksは、ネットワークライセンスに対応しているため、自由な構成で設計環境を整えることができます。

例えば、２次元設計環境をベースにそのうちの数台を３次元設計環境、さらに解析ができる環境など、自由に構成を組むことができます。

幾何公差及びデータム配置機能

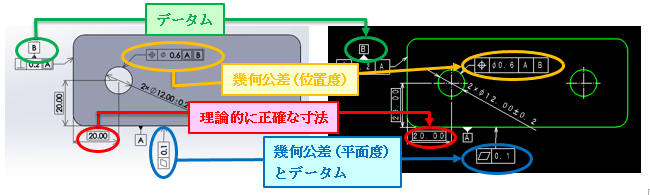

2016年版のJIS製図において、「製品の幾何特性仕様（GPS…Geometrical product specifications）－寸法の公差表示方式」が公開されました。CADSUPER Works 2019年度版ではGPS対応により、投影図コマンドのアノテートアイテムの出力時、理論的に正確な寸法、データム、幾何公差、注記内の特殊記号、はめあい公差での積重ね・直線状の出力も可能となりました。

組立図レイヤ別配置機能

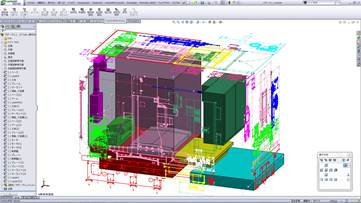

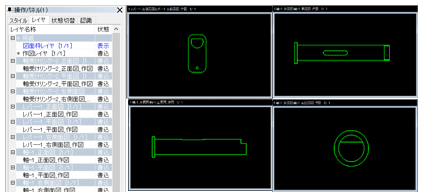

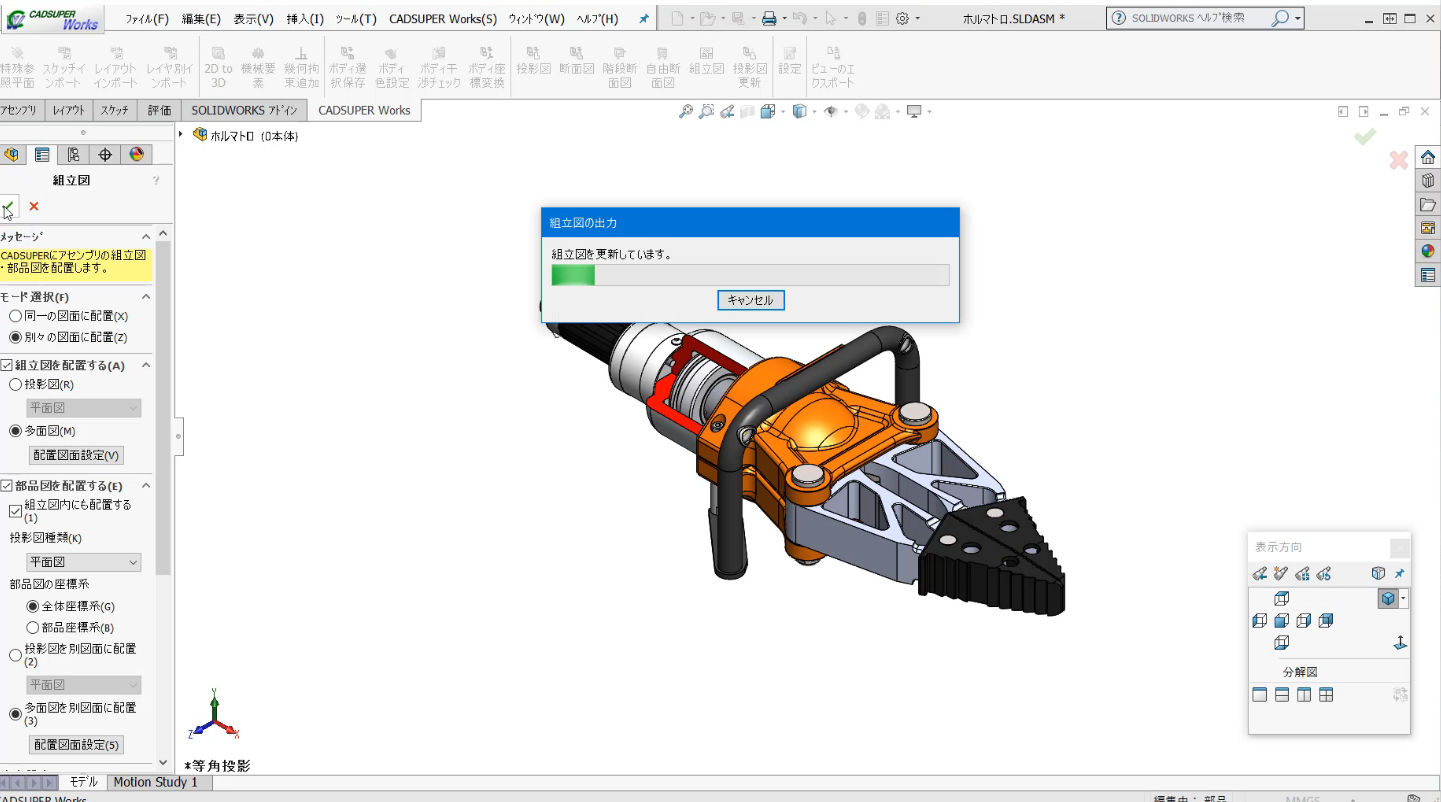

従来は、レイヤ別で表示した際、部品と部品が重なっている部分は隠線で表示されていましたが、CADSUPER Works 2019年度版では、組立図コマンドで構成部品ごとに投影形状を取得する機能を搭載しました。投影された2次元図面は隠線処理等の影響を受けずレイヤを作成して図面化が可能となりました。

溶接カットリスト機能

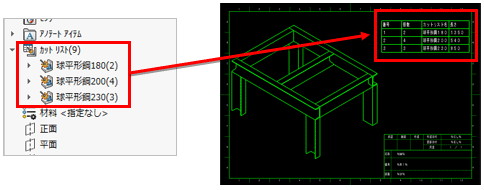

CADSUPER Works 2019年度版では、部品を投影図に配置する際に、溶接カットリスト（番号、個数、カットリスト名、長さなど）を表配置する機能を搭載しました。この機能により、２次元で新たにカットリストを作成せずに、投影図と一緒に自動出力が可能となり、大幅な時間短縮となります。

正接エッジ隠れ線レイヤ作成機能

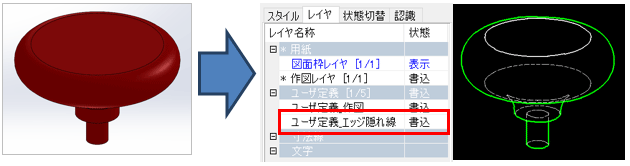

CADSUPER Works 2019年度版では、投影図・断面図等の配置の際に、「正接エッジ隠れ線レイヤ」を作成し、そのレイヤに振り分けて配置する機能を搭載しました。

投影図更新機能

A．詳細図の寸法線更新

CADSUPER Works 2019年度版では、投影図更新で詳細図レイヤに配置した寸法線更新に対応しました。

B．省略図の投影図更新

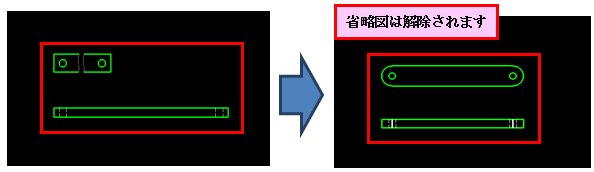

CADSUPER Works 2019年度版では、投影図更新で中間省略図・対称省略図の投影図更新に対応しました。

機械要素平面図の基準方向補正

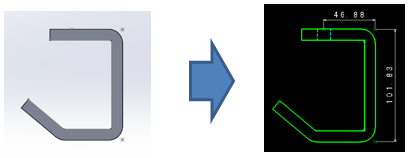

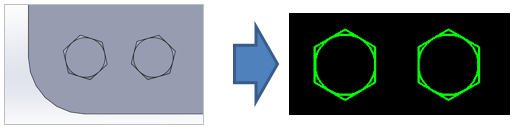

CADSUPER Works 2019年度版では、機械要素の投影配置で、平面図形状時に0・90・180・270度の基準方向に補正して配置する機能を搭載しました。3次元モデル上で表示されているボルトの傾きを補正することで、図面上で違和感なく配置いたします。

スケッチ点投影機能

CADSUPER Works 2019年度版では、スケッチに描かれている点も出力できるようになりました。これにより、スケッチ上の基準点や円の中心などの加工に必要な点などを出力することができ、寸法記入などによって、図面を仕上げる時間が短縮できます。

投影図更新メッセージ

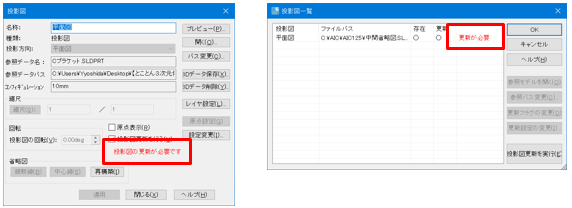

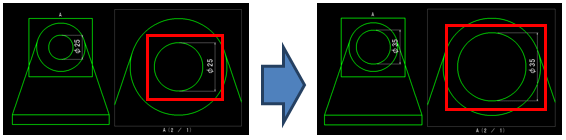

CADSUPER Works 2019年度版では、CADSUPER内に配置した投影図のプロパティと投影図一覧で、投影図の更新が必要な状態を表示いたします。

これにより、２次元図面と３次元モデルとの差異を少なくできます。

円形の輪郭でのスイープ機能

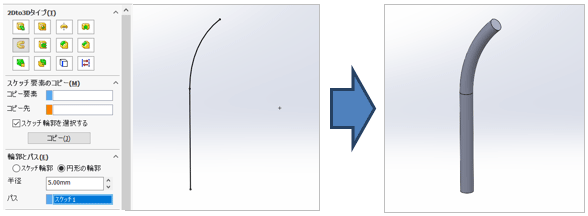

２Dto３Dコマンドのスイープモードに、円形の輪郭でスイープ形状を作成する機能を搭載しました。これにより、パスと円の半径を入力するだけで、スイープ形状を作成できます。

ボディ色設定コマンドの構成部品編集対応

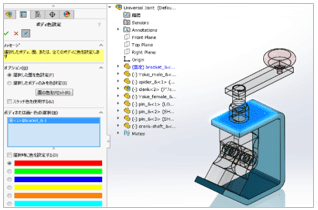

部品を開くことなく、アセンブリの［構成部品編集］モードで、ボディに色付けができます。
