Moldex3D 3次元射出成形CAEのパイオニア
Moldex3Dの特長
- 有限体積法ソルバーと高効率パラレルコンピューティングにより、業界No.1の高精度・高速解析ソリューションを 提供します。
- 完全3Dシミュレーション可視化技術により、トライ＆エラーを削減するテクノロジーを提供します。
- 製品品質の向上、生産サイクル時間の短縮、開発期間の短縮を支援いたします。
樹脂流動解析システムは長らく解析専任者の手で扱われてきましたが、より高い品質の金型設計を実現するための設計者用支援ツールとなりつつあります。
製造業のあらゆる工程で起こりうる不具合を前倒しで解決するフロントローディングの考えが導入されています。
Moldex3Dを利用したデジタルの世界での試行錯誤は、コスト、納期を劇的に短縮できる可能性を持っており、お客様の工程の全体最適化を実現します。
Moldex3D eDesign Basic
自動メッシュクイック流動シミュレーション
流動解析が可能な成形ソリューションの簡易版です。3Dマルチゲート充填シミュレーションやマルチキャビティ、流動バランスなどの解析が可能です。
Moldex 3D eDesign Basic
Moldex3Dは、CoreTech System Co.,Ltdが開発した、先進的機能を織り込んだ射出成形の３次元樹脂流動解析プログラムです。解析エンジンは、射出成形樹脂流動解析で初めてFVM（有限体積法）を実用化し、数百万エレメントを超える解析をPCベースで可能にしました。
高品質・高付加価値時代のプラスチック製造業をサポートいたします。
Moldex3D eDesign Basic は、CADモデルから完全3Dシミュレーションまでの作業をダイレクトに進めることができます。
メッシュ準備にかかる手間が大幅に省けるだけでなく、ウィザードを使用すればゲート、ランナー、冷却回路作成が簡単になります。
Moldex 3D 流動解析
流動解析 Moldex Flowは、射出成形の流動パターンをシミュレーションすることにより、潜在的な成形問題（ウェルドライン、エアートラップ、ショートショット、ひけ等）を予測します。
また流動バランスをとるゲート位置を確認できます。

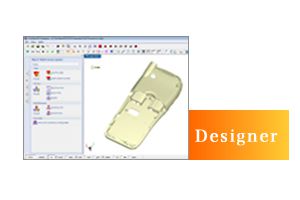

Moldex3D Designer
Moldex3D Designerは、パワフルなプリプロセスツールであり、3Dメッシュモデルを効率よく作成できます。
自動メッシュ生成プログラムやインテリジェントなモデリング・ウィザードは、ユーザーが3Dメッシュを作成するのに非常に役立ちます。
また、ゲート、ランナー、冷却チャンネルなどのシミュレーション条件を簡単に設定でき、ユーザーの作業効率が大幅に改善されます。
Moldex3D Designerを使用すると、デザインの変更を効率よく柔軟に検証して最適化することができます。
Moldex3D 並列計算（4並列）
マルチコアとマルチCPUの強みを活用するMoldex3D独自の並列計算およびGPU計算は、射出成形シミュレーションの時間をはるかに短縮し、計算効率を数倍も向上させます。
Moldex3Dのパラレル計算およびGPU時間は時間コストを軽減し、性能を向上させます。

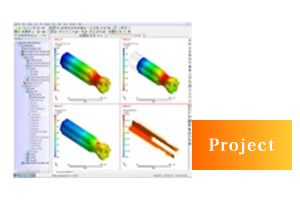

Moldex3D Project
解析結果をプロジェクトで確認できます。
Moldex 3D eDesign
自動3Dメッシュエンジンを持つ、射出成形シミュレーションの完全版！
自動3Dメッシュエンジンと優れたウィザード、冷却解析ウィザードは、Moldex3D eDesignにしかない機能です。ユーザーは製品検証のためのメッシュモデルを簡単に準備できます。さらに高精度な解析結果は、製品の製造可能性の検証、流動/熱特性の可視化、成形条件の最適化、製品欠陥の回避に役立ちます。
Moldex3D eDesign
Moldex3Dは、CoreTech System Co.,Ltdが開発した、先進的機能を織り込んだ射出成形の３次元樹脂流動解析プログラムです。解析エンジンは、射出成形樹脂流動解析で初めてFVM（有限体積法）を実用化し、数百万エレメントを超える解析をPCベースで可能にしました。
高品質・高付加価値時代のプラスチック製造業をサポートいたします。
Moldex3D eDesignでは、ユーザーがCADモデルから直接に完全3Dシミュレーションまで作業を進めることができ、メッシュの準備する時間を削減できます。
また優れたウィザードを利用し、簡単にゲート、ランナー、冷却回路などを作成できます。
さらに高精度な射出成形解析のため、CADモデルの読み込み/修正/編集が可能な高度機能も備わっています。
Moldex 3D 流動解析
流動解析 Moldex3D Flowは、射出成形の流動パターンをシミュレーションすることにより、潜在的な成形問題（ウェルドライン、エアートラップ、ショートショット、ひけ等）を予測します。
また流動バランスをとるゲート位置を確認できます。
Moldex3D 保圧解析
保圧解析 Moldex3D Packは、保圧工程時の材料の圧縮(PVT変化)を含む、密度変化と流動挙動を完全にシミュレーションします。
これによりユーザーは正確にゲートシ—ル時間、効率的な保圧時間、保圧圧力を決定することができます。体積収縮率を最小化することで、反りを抑えることが可能になります。
Moldex3D 冷却解析
冷却解析 Moldex3D Cool は、冷却システムの生産性と効率性を改善します。これにより金型や冷却管の設計を最適化でき、サイクル時間の短縮を図ることができます。
特に複雑な形状の製品のシミュレーションに非常に効果的です。さらに、高度な非定常冷却もサポートしており、スチーム、電気ヒーターなどの様々なタイプの加熱システムの解析や、コンフォーマル冷却のシミュレーションも可能です。
ユーザーは簡単に動的な金型温度を観察でき、冷却工程を最適化することができます。
Moldex3D 反り変形解析
反り変形解析 Moldex3D Warp は、信頼性の高い解析能力で、収縮と反りの挙動をシミュレーションします。この解析機能により、成形品の品質をコントロールできます。
Moldex 3D マルチコンポーネント成形 MCM
Moldex3D MCM は、プラスチック成形品の開発を多様化させます。つまり、解析によりインサート成形、オーバーモールディング、多色成形の成形工程の相互的な挙動を正確にとらえ、製品の反りを最小限にすることができます。
Moldex 3D Designer
Moldex3D Designerは、パワフルなプリプロセスツールであり、3Dメッシュモデルを効率よく作成できます。
自動メッシュ生成プログラムやインテリジェントなモデリング・ウィザードは、ユーザーが3Dメッシュを作成するのに非常に役立ちます。
また、ゲート、ランナー、冷却チャンネルなどのシミュレーション条件を簡単に設定でき、ユーザーの作業効率が大幅に改善されます。
Moldex3D Designerを使用すると、デザインの変更を効率よく柔軟に検証して最適化することができます。
Moldex 3D 並列計算（4並列）
マルチコアとマルチCPUの強みを活用するMoldex3D独自の並列計算およびGPU計算は、射出成形シミュレーションの時間をはるかに短縮し、計算効率を数倍も向上させます。
Moldex3Dのパラレル計算およびGPU時間は時間コストを軽減し、性能を向上させます。
Moldex3D Project
解析結果をプロジェクトで確認できます。
Moldex3D ソリューションアドオン
繊維配向解析、応力解析、FEAインターフェース、封止成形などについては、こちらをご覧ください。
Moldex3D Advanced
高精度、あるいは特殊工程のシミュレーションまで柔軟に機能を拡張！
Moldex3Dのテクノロジーは、ハイブリッド・ソリッドメッシュとハイパーフォーマンス有限体積法（HPFVM）をベースとしており、プラスチック射出成形工程を完璧にシミュレーションできます。ユーザーは、製品や金型設計を検証し、潜在的な欠陥を予測できます。さらに、製品設計を最適化し、生産性を向上させ、コストダウンが可能となります。
Moldex3D Advanced
Moldex3Dは、CoreTech System Co.,Ltdが開発した、先進的機能を織り込んだ射出成形の３次元樹脂流動解析プログラムです。解析エンジンは、射出成形樹脂流動解析で初めてFVM（有限体積法）を実用化し、数百万エレメントを超える解析をPCベースで可能にしました。
高品質・高付加価値時代のプラスチック製造業をサポートいたします。
Moldex3D eDesignでは、ユーザーがCADモデルから直接に完全3Dシミュレーションまで作業を進めることができ、メッシュの準備する時間を削減できます。
また優れたウィザードを利用し、簡単にゲート、ランナー、冷却回路などを作成できます。
さらに高精度な射出成形解析のため、CADモデルの読み込み/修正/編集が可能な高度機能も備わっています。
Moldex3D 流動解析
流動解析 Moldex3D Flowは、射出成形の流動パターンをシミュレーションすることにより、潜在的な成形問題（ウェルドライン、エアートラップ、ショートショット、ひけ等）を予測します。
また流動バランスをとるゲート位置を確認できます。
Moldex3D 保圧解析
保圧解析 Moldex3D Packは、保圧工程時の材料の圧縮(PVT変化)を含む、密度変化と流動挙動を完全にシミュレーションします。
これによりユーザーは正確にゲートシ—ル時間、効率的な保圧時間、保圧圧力を決定することができます。体積収縮率を最小化することで、反りを抑えることが可能になります。
Moldex3D 冷却解析
冷却解析 Moldex3D Cool は、冷却システムの生産性と効率性を改善します。これにより金型や冷却管の設計を最適化でき、サイクル時間の短縮を図ることができます。
特に複雑な形状の製品のシミュレーションに非常に効果的です。さらに、高度な非定常冷却もサポートしており、スチーム、電気ヒーターなどの様々なタイプの加熱システムの解析や、コンフォーマル冷却のシミュレーションも可能です。
ユーザーは簡単に動的な金型温度を観察でき、冷却工程を最適化することができます。
Moldex 3D 反り変形解析
反り変形解析 Moldex3D Warp は、信頼性の高い解析能力で、収縮と反りの挙動をシミュレーションします。この解析機能により、成形品の品質をコントロールできます。
Moldex3D マルチコンポーネント成形 MCM
Moldex3D MCM は、プラスチック成形品の開発を多様化させます。つまり、解析によりインサート成形、オーバーモールディング、多色成形の成形工程の相互的な挙動を正確にとらえ、製品の反りを最小限にすることができます。
Moldex3D Designer
Moldex3D Designerは、パワフルなプリプロセスツールであり、3Dメッシュモデルを効率よく作成できます。
自動メッシュ生成プログラムやインテリジェントなモデリング・ウィザードは、ユーザーが3Dメッシュを作成するのに非常に役立ちます。
また、ゲート、ランナー、冷却チャンネルなどのシミュレーション条件を簡単に設定でき、ユーザーの作業効率が大幅に改善されます。
Moldex3D Designerを使用すると、デザインの変更を効率よく柔軟に検証して最適化することができます。
Moldex3D 並列計算（4並列）
マルチコアとマルチCPUの強みを活用するMoldex3D独自の並列計算およびGPU計算は、射出成形シミュレーションの時間をはるかに短縮し、計算効率を数倍も向上させます。
Moldex3Dのパラレル計算およびGPU時間は時間コストを軽減し、性能を向上させます。
Moldex3D Project
解析結果をプロジェクトで確認できます。
Moldex3D ソリューションアドオン
繊維配向解析、応力解析、FEAインターフェース、封止成形などについては、こちらをご覧ください。
Moldex 3D Solution Add-on
Moldex3Dのソリューションアドオン
Solution Add-onは、特定の成形工程に対応するアドオンシリーズです。
Moldex3Dの提供するインターフェースは、操作性が優れているだけでなく、高精度な計算を実現します。複雑な形状の製品や金型であっても、効率的に検証できます。包括的な解析結果を元に、ユーザーは設計品質の向上と最適化を実現できます。
Moldex3D 繊維配向
Moldex3D Fiber は、金型充填時の3D繊維配向を正確にシミュレーションします。長繊維、短繊維の両方に対応しています。そして、さらに繊維強化されたプラスチック製品の、成形工程による熱機械特性の異方性を計算します。
Moldex3D アドバンスドホットランナー
Moldex3D Advanced Hot Runner はランナーおよび金型内部の温度分布を可視化するシミュレーションツールを提供します。ユーザーはヒーターコイル、マニフォールド、ホットノズルを含むプロセスを検証し、さらに温度制御システムやプラスチック材料の劣化の危険性を調査し、ホットランナーシステムの最適化ができます。
Moldex3D 射出圧縮成形(ICM)
Moldex3D ICM は射出圧縮成形向けの専用的なシミュレーション機能を提供します。これにより成形条件（遅延時間、圧縮ギャップ）を検証できます、また、導光板のように薄く、平らな製品の潜在的な問題も、前もって解析することができます。
Moldex3D サンドイッチ成形
Moldex3D Co-injection は、スキン材料とコア材料間の相互作用による体積収縮や反り変形を検証するための優れたシミュレーション技術を提供します。
高い温度や応力による潜在的な欠陥が発生し得る位置を予測します。これにより材料界面や材料分布などの重要な特性を調べることができます。
Moldex3D ガス/ウォーターアシスト射出成形(GAIM/WAIM)
Moldex3D GAIM/WAIM は流体アシスト（ガス/水）射出成形工程の動力学の解析のためのシミュレーションツールです。金型キャビティ内部の3D流体挙動を可視化でき、金型設計の最適化および工程設計の最適化に役立ちます。
Moldex3D 微細射出発泡成形
Moldex3D MuCell® は、ポリマー充填時の発泡およびセルの成長をシミュレーションします。このモジュールは保圧時の収縮補償を予測し、さらに反り変形結果を予測できます。また、微細発泡数、密度分布、セルサイズ分布、平均密度、体積収縮などを含む結果をシミュレーションすることができます。
このモジュールは、複雑な工程を正確にシミュレーションでき、工程パラメータの最適化を実現し、成形不良を減らすことができます。
Moldex3D 粘弾性(VE)解析
Moldex3D Viscoelasticity は、高分子材料の粘性特性や弾性特性を考慮し、流動起因の残留応力の算出、反り変形解析、光学特性予測などを効率的に行います。
Moldex3D 光学解析
Moldex3D Optics は光学製品の成形条件の最適化のため光学特性（複屈折、位相差、偏光）を予測します。CODE Vとの統合により、不均一な屈折率を正確に検出できます。さらに、実際の成形時の課題を解決するのに役立ちます。
Moldex3D 封止成形
Moldex3D Encapsulation は、ICパッケージ解析のためトータルなソリューションを提供します。解析には流動、キュアリング、反り変形、ワイヤースイープ、パドルシフなどが含まれ、IC封止成形工程の最適化に役立ちます。
ICパッケージの設計と封止成形工程の最適化に役立ちます。
Moldex3D エキスパート
Moldex3D Expert は実験計画法（DOE）を使用する非常に専門的なツールです。設計者はランナーサイズやゲート位置の適切な設定を検証したり、成形条件の最適化や成形システム設計の最適化を行うことができます。
Moldex3D 応力解析
Moldex3D Stress はパート（製品）とパートインサートの応力をシミュレーションします。境界条件（応力または変位）を設定することにより、ユーザーは変形や応力分布を予測できます。また成形機から取り出した後の重力の影響も考慮できます。
Moldex3D FEAインターフェースと Digimat インターフェース
Moldex3D FEAインターフェース は主要な構造解析ソフトウェア（ABAQUS、ANSYS、LS-DYNA、Marc、Padioss、Nastran）と統合するためのインターフェースモジュールです。これにより、成形起因の特性（繊維配向、残留応力など）を構造解析ソフトウェアに取り込むことができます。成形工程が製品の構造性能に及ぼす影響を効果的に検証します。
Moldex3D R14機能紹介
2016年8月2日にMoldex3D R14 SP1 JPがリリースされました。ここでは、さらに使い易くなったR14の機能をご紹介します。
Moldex3D BLM2.0対応のDesigner BLM
eDesignメッシュ作成と同様なGUIで、半自動で高度な境界レイヤーメッシュ(BLM)を作成可能

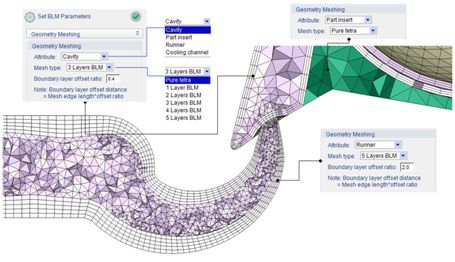

境界レイヤーメッシュのパラメーター設定例
Designer BLMでは四面体及び、プリズム 1〜5層の境界レイヤーメッシュをサポート
・表面メッシュサイズを決定
・1〜5層のプリズムメッシュを作成
・最後に四面体メッシュを使用し、余った内部の空間を充填
マルチコンポーネント成形(MCM)においては、パートとパートインサートの境界面のメッシュノードは連結していなくても解析可能

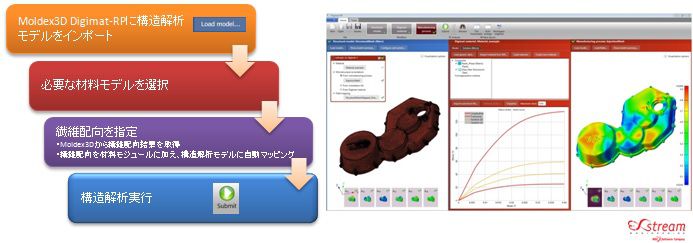

Moldex3D 新モジュールDigimat-RP
射出成形解析と構造解析の高度な連携を簡単操作で実現するインターフェイス
射出成形プロセスで生じる繊維配向結果より、構造解析用材料特性を計算
複合材料を使用した製品強度を、材料の非線形性・異方性を考慮した計算により予測可能
Moldex 3D 製品/モジュール
